Adapter BH1750 dla NAM

Od wersji NAMF-2020-46rc5 NAM ma wsparcie dla czjnika natężenia światła otoczenia, BH1750. Nie do końca został rozwiązany sposób montażu czujnika.

Najlepszym byłoby umieszczenie go na zewnątrz, jednak czujnik ten nie ma wodoszczelnej obudowy. Prowadzone testy przez nas i naszych klientów pokazały, że uszczelnienie kopułki i elektroniki nie jest zadaniem trywialnym.

Dlatego sprawdziliśmy jak się zachowa czujnik umieszczony wewnątrz obudowy, z przykrywką oklejoną naklejką. Wniosek jest taki, że odczyty czujnika wewnątrz obudowy są ok 8.5 raza mniejsze niż na zewnątrz w tych samych warunkach świetlnych.

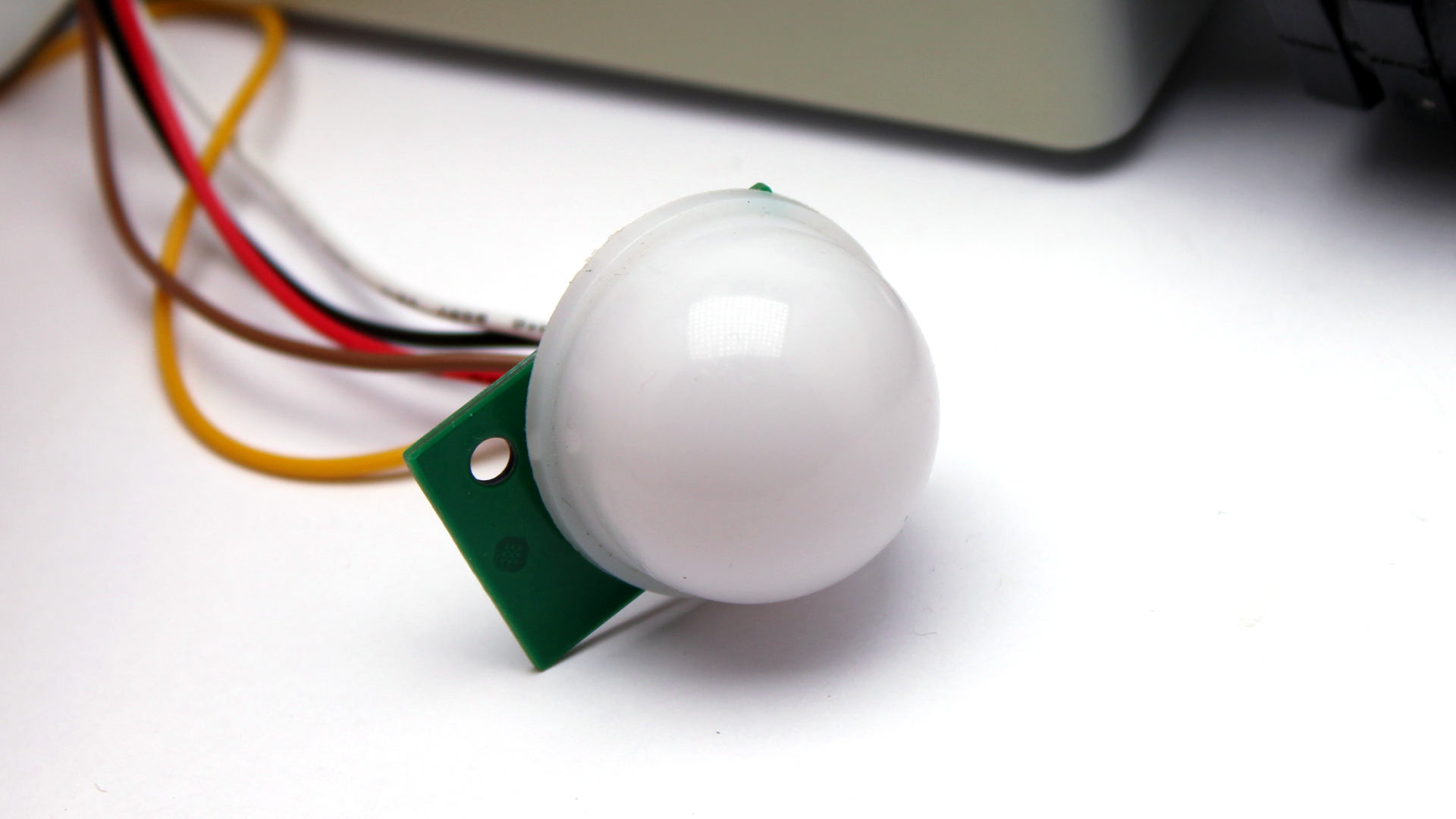

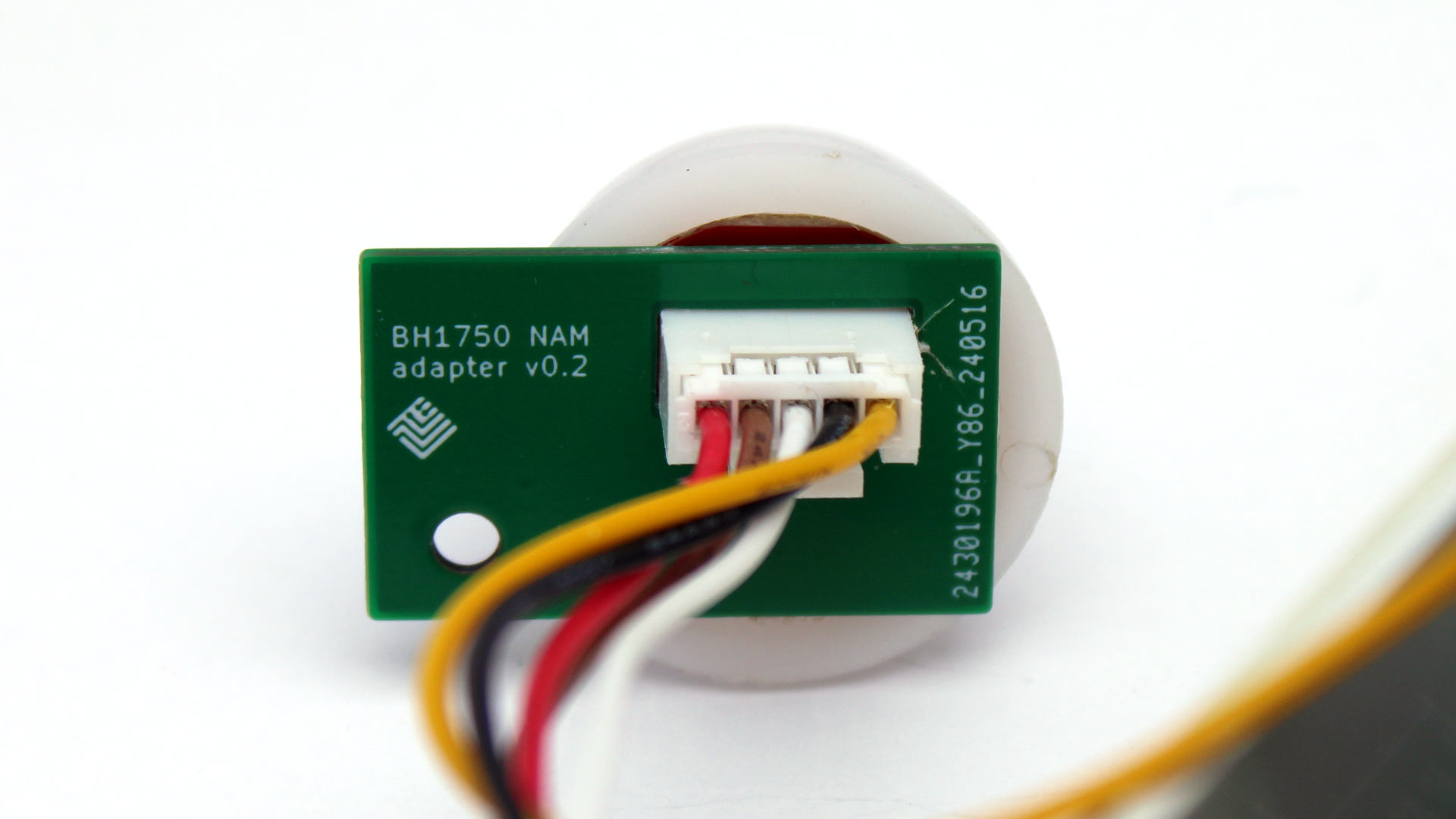

Wewnątrz obudowy BH1750 jest chroniony przed wodą, jednak nie łatwo go umocować by nie odwrócił się od pokrywy. Oczywiście, zawsze klej na gorąco może pomóc, ale to utrudnia dostęp do innych elementów. Tak zamocowany BH1750 jest umocowany na stałe. Więc, powstał ten produkt - adapter PCB dla BH1750 do NAM. Maleńka płytka PCB z otworem na złącze do BH1750 i otwór montażowy. Wsadzony przewód trzyma się dość pewnie bez dodatkowych zabezpieczeń a otwór montażowy pozwala na przymocowanie do dystansu normalnie używanego do montażu LCD. Jeśli NAM ma LCD zamontowany, wówczas adapter nie bardzo się przyda.

Adapter jest przeznaczony dla czujników BH1750, które mają płytkę PCB równo z krawędzią plastikowej kopułki. Dawniej występowały czujniki, w których płytka PCB była “zapadnięta” wewnątrz kopułki. Jeśli masz taki sensor, wówczas ten adapter nie spełni swojej roli. U nas w sprzedaży są pasujące czujniki BH1750.

W zestawie:

Ten produkt to samo PCB, czujnik BH1750 musisz kupić oddzielnie. Potrzebna będzie też jakaś śruba M3 (nie ma jej w zestawie).
