Arduino Ethernet Shield 2

Kod:
ARD-874
Waga: Help
44 g
Dostawca:

Ethernet Shield 2 - podłącz Arduino do internetu

Produkt wycofany ze sprzedaży

Etykiety: shield, ethernet, wiznet, arduino

Ethernet Shield - szybkie podłączenie Arduino do sieci

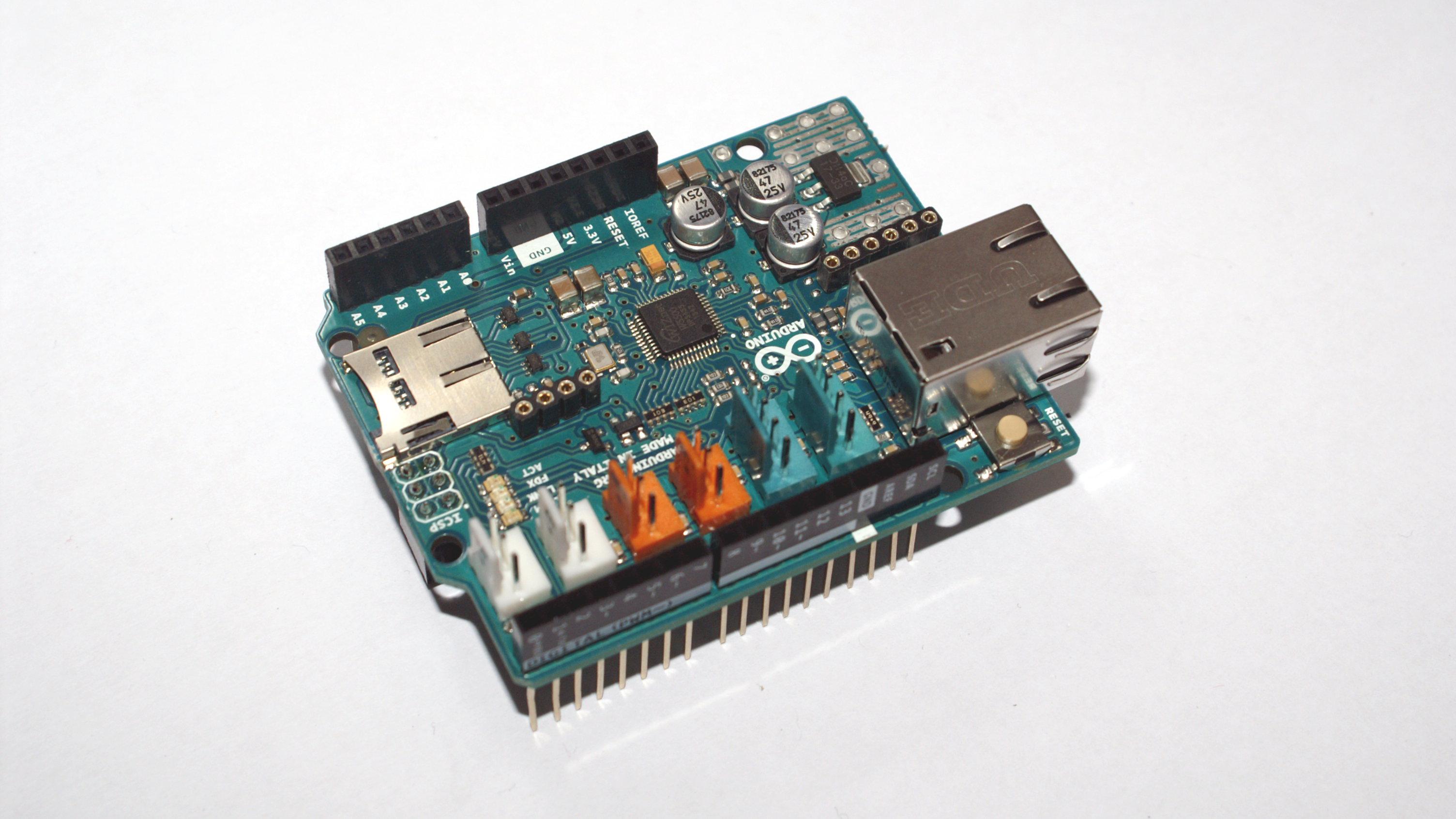

Arduino Ethernet Shield 2 to nowa wersja dobrze znanego Ethernet Shielda. Pozwala podłączyć Arduino do sieci w kilka minut - wystarczy nałożyć shield na płytkę Arduino (np. Uno), podłączyć kabel RJ45 i użyć dostarczonej biblioteki.

Shield oparty jest na układzie Wiznet W5500 pozwalającym na łączność TCP i UDP. Wspiera do 8 jednoczesnych połączeń. Ponieważ to układ W5500 obsługuje połączenia, kod na Arduino jest mniejszy i bardziej stabilny (w porównaniu do modułów opartych np o układy ENC28J60).

Na shieldzie znajduje się gniazdo microSD.

Istnieje również możliwość zasilania PoE z odpowiednim modułem.

Arduino komunikuje się z shieldem przy wykorzystaniu pinów cyfrowych 10, 11, 12 i 13 (Uno) i 50, 51, 52 (Mega). Zarówno na Uno jak i Mega pin 10 jest wykorzystywany przez kontroler Ethernet, a pin 4 przez złącze kart microSD. Jeżeli nie chcesz korzystać z odczytu kart microSD, pin 4 i tak jest zajęty i należy ustawić go w tryb OUTPUT i stan wysoki. Zarówno karta SD jak i W5500 są na jednej szynie SPI i trzeba wyłączyć jawnie transmisję do nieużywanego modułu).

** Uwaga, aktualnie Ethernet Shield 2 nie jest kompatybilny z Arduino Zero Pro **

Do obsługi modułu w Arduino IDE służy biblioteka Ethernet2, biblioteka Ethernet1 przeznaczona jest do poprzedniej generacji modułów z układem Wiznet W5100. Bibliotekę Ethernet2 znajdziemy tylko w IDE pobranym z Arduino.org

Zasilanie

Arduino z założonym shieldem nie powinno być zasilane napięciem 12V - stabilizator na Arduino bardzo się grzeje w takim przypadku. Sugerujemy użycia napięcia zasilającego 9V.
