Arduino Leonardo ETH

Kod:
leonardo-eth
Waga: Help
37 g

Arduino Leonardo z wbudowanym Ethernetem

Produkt wycofany ze sprzedaży

Etykiety: arduino, ethernet, Leonardo, eth

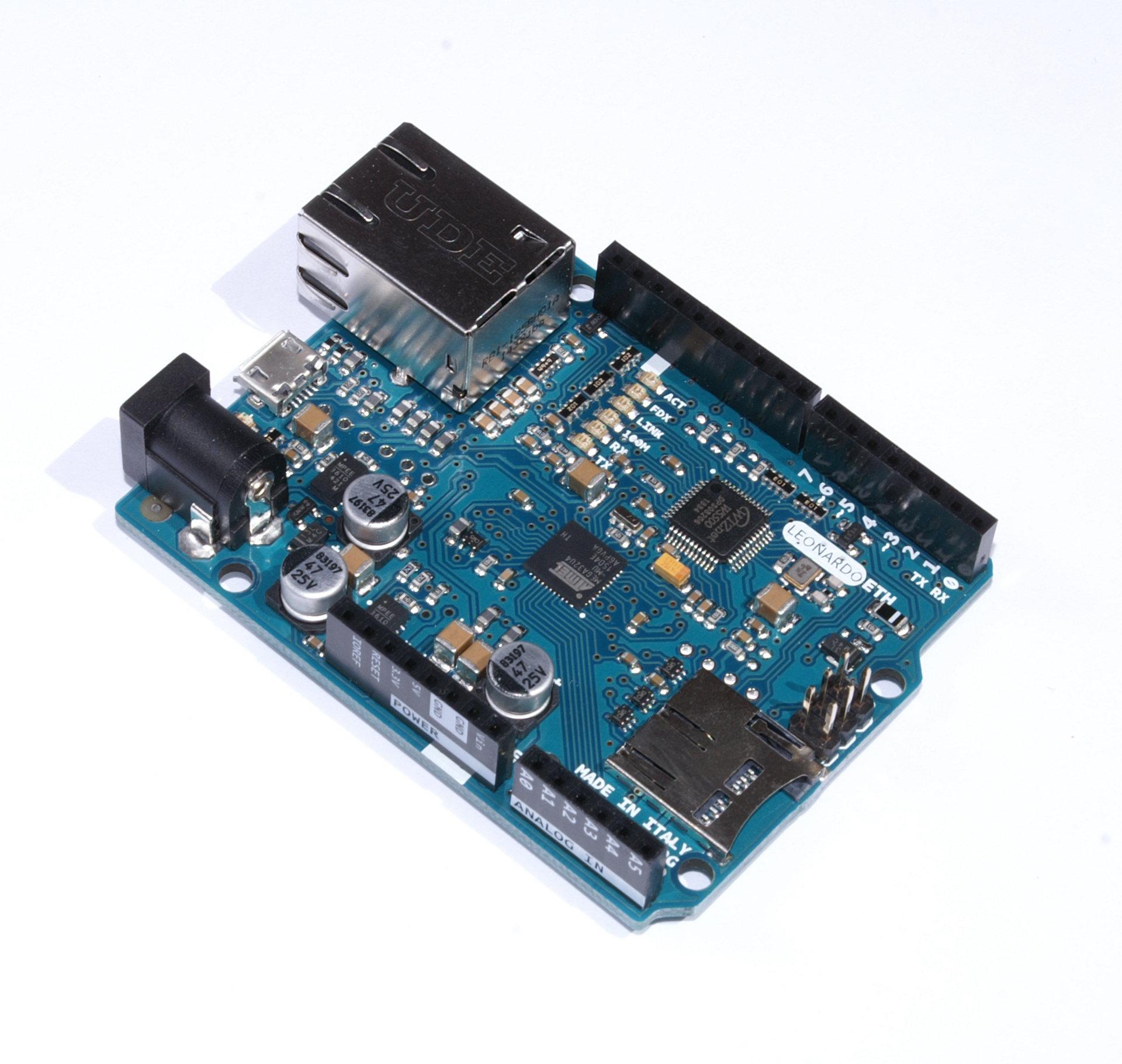

Arduino Leonardo ETH to połączenie popularnego Arduino Leonardo z Ethernet Shieldem ze złączem kart microSD. Na płytce oprócz ATmegi32u4, którą programujemy znajduje się również układ Wiznet W5500, czyli kontroler Ethernet. Doszło również kilka diod LED informujących o stanie połączenia.

Specyfikacja:

  • Mikrokontroler: ATmega32u4
  • Logika (napięcie) pracy: 5V
  • Zalecane napięcie zasilania: 7 - 12V
  • Piny cyfrowe: 20
  • Piny PWM: 7
  • Zarezerwowane piny: 4, używany przez kartę SD i 10, używany przez układ W5500
  • Analogowe piny wejściowe: 12
  • Maksymalne obciążenie dla pinów I/O: 40 mA
  • Pamięć Flash: 32kB, z czego 4kB używane przez bootloader
  • Pamięć SRAM: 2.5kB
  • Pamięć EEPROM: 1kB
  • Taktowanie µC: 16MHz
  • Kontroler Ethernet: Wiznet W5500
  • Złącze kart microSD z translacją napięć

Do obsługi ethernetu na płytce służy biblioteka Ethernet2, biblioteka Ethernet1 przeznaczona jest do starszych Arduino i Shieldów z układem Wiznet W5100

** Uwaga, biblioteka Ethernet 2 jest aktualnie tylko w IDE pobraym z Arduino.org **

Arduino Leonardo ETH jako następca Arduino Ethernet

Poprzednie Arduino Ethernet oparte było o procesor ATmega328P. Dla obniżenia kosztów, płytki nie były wyposażone w moduł USB. Ponieważ ATmega32u4 użyta w Arduino Leonardo ETH ma obsługę USB wbudowaną, obecna wersja posiada złącze USB do programowania. Nie potrzebujesz już konwertera USB/Serial do zaprogramowania płytki.
