Arduino Mega 2560 R3 - oryginalne

Kod:
ard-mega-r3
Waga: Help
52 g
Dostawca:

Oryginalne Arduino Mega 2560 R3.

Produkt wycofany ze sprzedaży

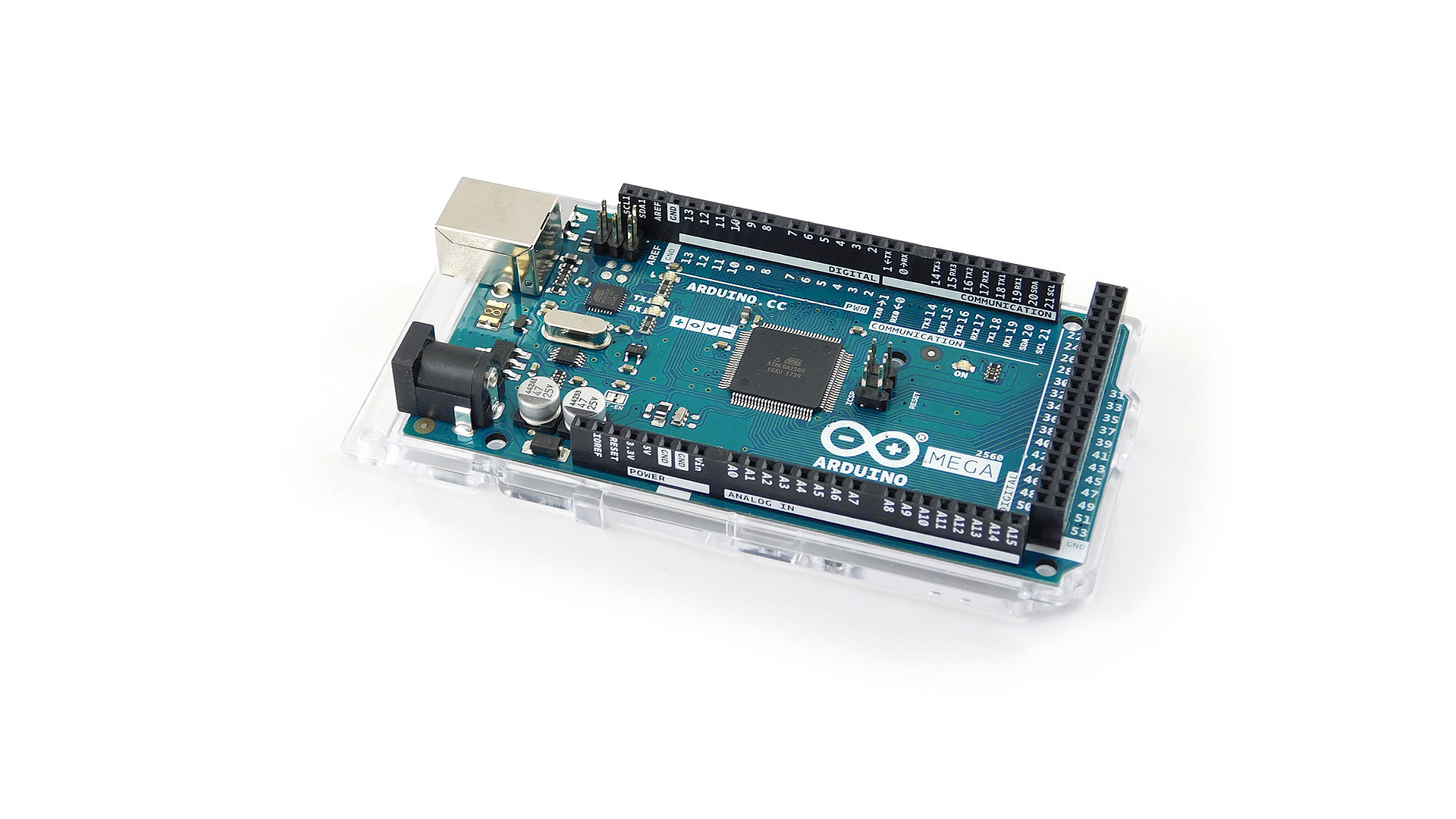

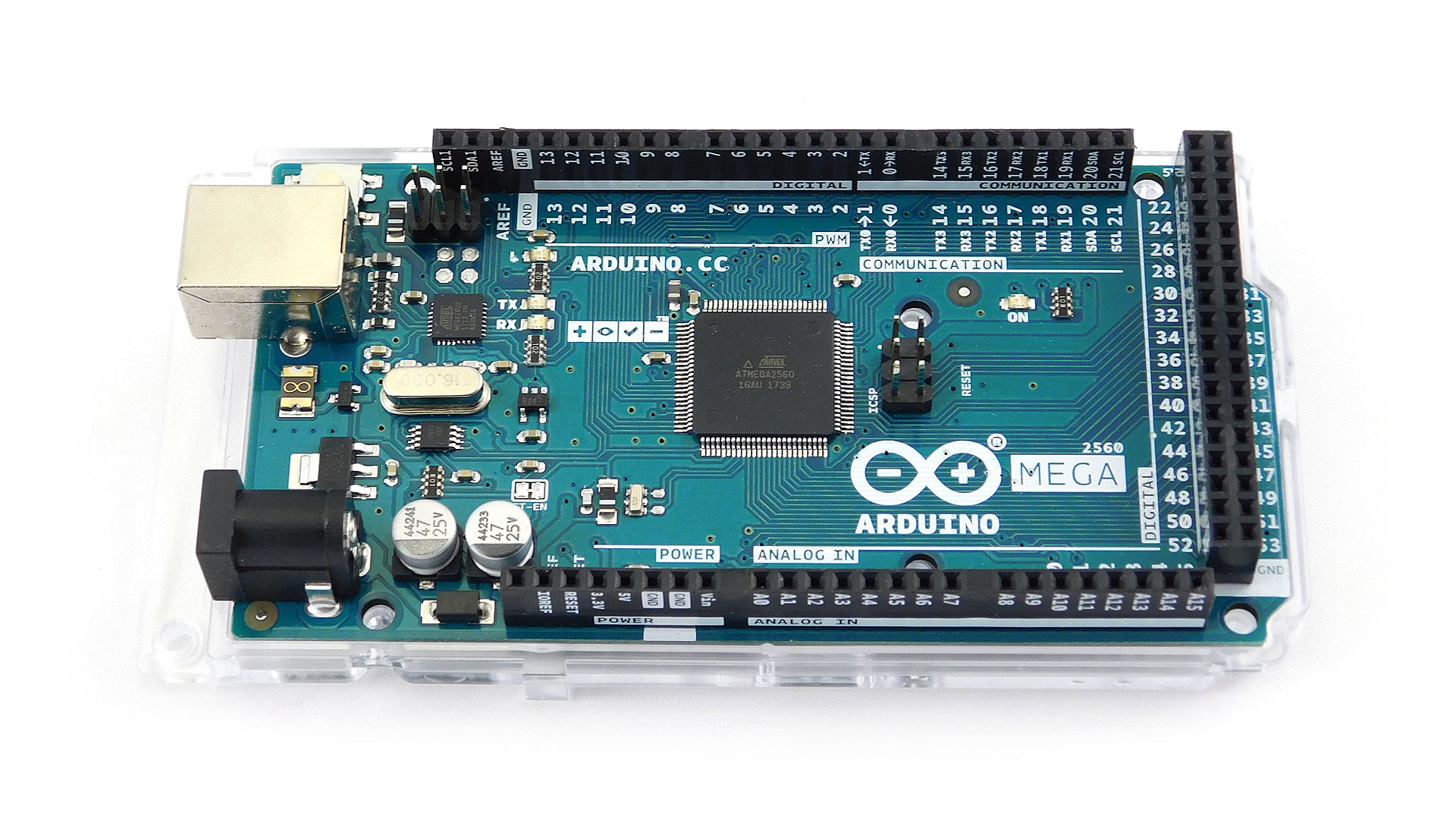

Arduino Mega 2560 R3

Zastanawiam się jak mógłbym przedstawić legendarne Arduino Mega. Pytanie czy trzeba je przedstawiać? W dużym uproszczeniu Mega 2560 R3 to bardziej rozbudowana wersja Arduino UNO R3. Płytka deweloperska oparta o jest mikrokontroler ATMega2560 i jest kompatybilna z formatem znanym z Arduino UNO. Oznacza to, że fizycznie będą do Megi pasowały shieldy i rozszerzenia z UNO. Miej na uwadze, że występują drobne różnice w funkcjach niektórych pinów i nie wszystkie moduły działające na UNO są kompatybilne z Arduino Mega.

Osobiście nazywam Megę starszą siostrą Arduino UNO. Analogia jest prosta. W gruncie rzeczy to ta sama architektura, do dyspozycji dostajemy więcej pamięci i pinów wejść/wyjść. Jest to idealna płytka do bardziej zaawansowanych zastosowań niż UNO. Gdy w Arduino UNO zaczyna braknąć pinów, czas rozważyć przesiadkę na Megę.

Płytka rozwojowa posiada w sumie 54 cyfrowych wejść/wyjść (14 z nich może pracować w trybie PWM), 16 wejść analogowych, 4 porty szeregowe (UART), interfejs SPI oraz I2C. Pamięć dostępna w Arduino Mega 2560 to 256 KB pamięci Flash na programy (8 z nich zajęte przez bootloader), 8 KB pamięci RAM, 4 KB pamięci EEPROM. Procesor pracuje z prędkością 16 MHz.

Za komunikację USB odpowiedzialny jest układ ATMega16U2. Zarówno Mega jak i UNO zamiast dedykowanego konwertera USB-Serial (np: FTDI) posiada programowalny układ. Oznacza to przede wszystkim większe możliwości - w w razie czego możemy przeprogramować ten układ, aby pełnił inną funkcję - np: klawiatury lub joysticka (urządzenia HID)

Co kupić - oryginał czy klon?

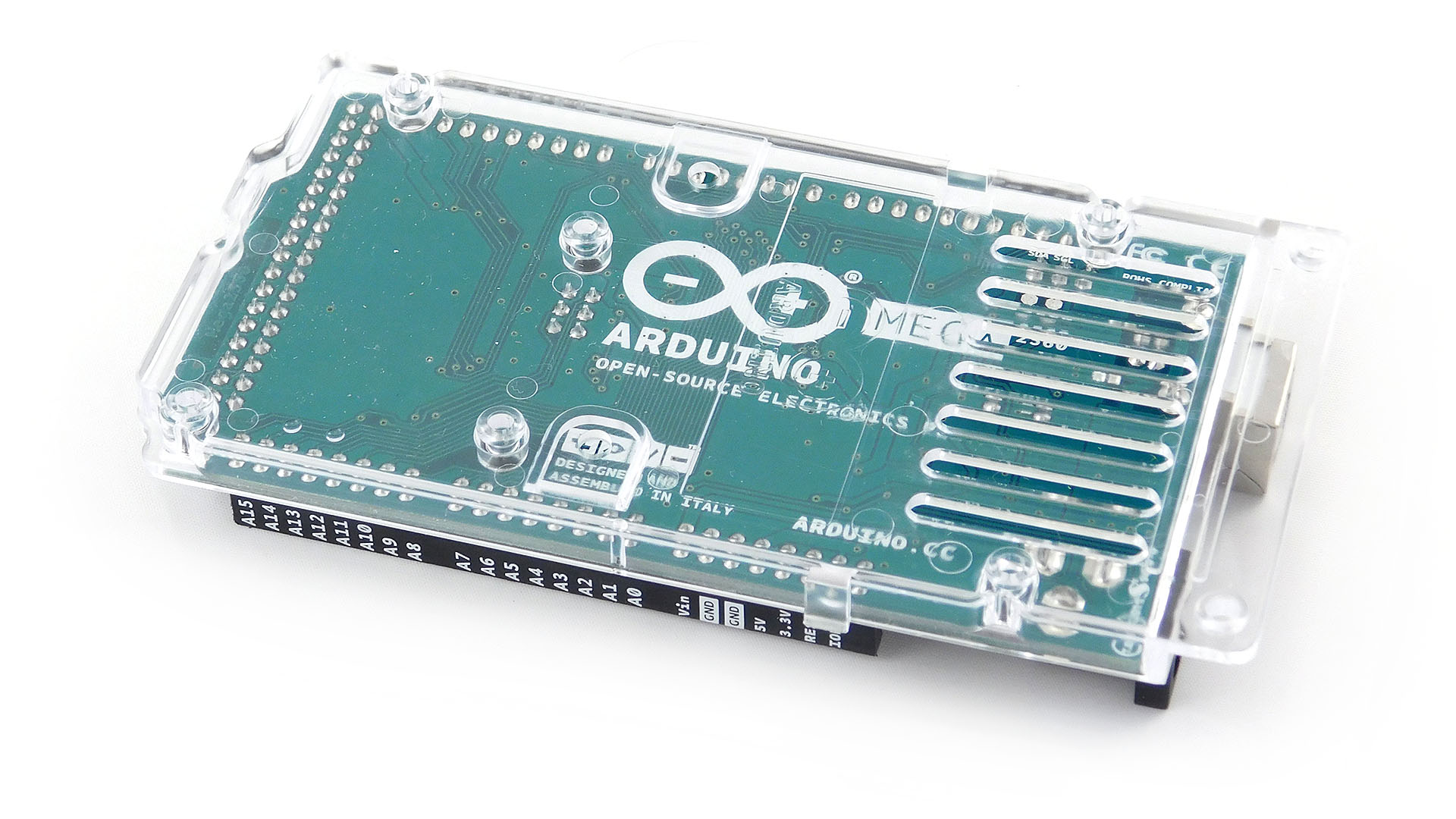

Jeżeli Cię stać to oczywiście ORGYINAŁ. Jeżeli nie, to w sprzedaży posiadamy wysokiej jakości klon Arduino Mega. Zastanawiasz się pewnie, dlaczego KlonMEGA jest trzy razy tańsze od oryginalnego Arduino? Kupując oryginalne Arduino oprócz płytki otrzymujesz ładne pudełko z hologramem, zestaw papierowych instrukcji oraz przydatną plastikową podstawkę. Co równie ważne, fundujesz rozwój środowiska programistycznego Arduino IDE (w czymś trzeba w końcu programować), rozwój nowych płytek (wszak rozwój nie skończył się na 8-bitach), wszelkie inicjatywy edukacyjne, marketing, konferencje, itp. Jakby nie patrzeć to wszystko kosztuje grubą kasę, a z próżnego nawet Salomon nie naleje. Tak więc jeżeli zależy Ci na rozwoju Społeczności Arduino - wybierz oryginał od Arduino. Jeżeli natomiast uważasz kupowanie oryginalnych płytek za stratę pieniędzy lub nie masz funduszy na oryginał to zdecydowanie KlonMEGA. Wielu spośród moich znajomych wyznaje zdroworozsądkową zasadę - “wypada mieć przynajmniej jedno oryginalne Arduino”.

Programowanie

Moduł jest łatwy w użyciu, zgodnie z filozofią projektu Arduino - podłącza się go do komputera przez kabel USB i można rozpocząć jego programowanie korzystając z darmowego środowiska programistycznego, dostępnego dla systemów operacyjnych Windows, Linux, Mac OS X (wszędzie wymaga Javy do działania). Arduino IDE można poprać ze strony domowej projektu Arduino. Dla zaawansowanych jest możliwość korzystania z innych środowisk IDE (toolchain avr-gcc). Co ważne nie jest wymagany żaden dodatkowy programator. Wgranie programu do modułu przez kabel USB jest możliwe dzięki bootloaderowi Arduino.

Specyfikacja:

  • Mikrokontroler:
    • Atmel ATmega2560
    • Atmel Mega16U2
  • Napięcie pracy: 5V
  • Zew. napięcie zasilania (zalecane): 7-12V
  • Zew. napięcie zasilania (min/max): 6-20V
  • Wyjścia cyfrowe I/O: 54
  • Ilość wyjść cyfrowych z obsługą PWM: 15
  • Ilość wejść analogowych: 16
  • Wydajność prądowa na pin I/O: 20 mA
  • Wydajność prądowa na pin 3.3V: 50 mA
  • Pamięć flash: 256 KB (ATmega2560)
    • z czego około 8 KB zużywa bootloader
  • Pamięć SRAM: 8 KB (ATmega2560)
  • Pamięć EEPROM: 4 KB (ATmega2560)
  • Częstotliwość pracy: 16 MHz
  • Dioda LED_BUILTIN: Pin 13
  • Długość: 101.52 mm
  • Szerokość: 53.3 mm
  • Waga: 37 g
