Asair AM2320 I2C Czujnik wilgotności i temperatury

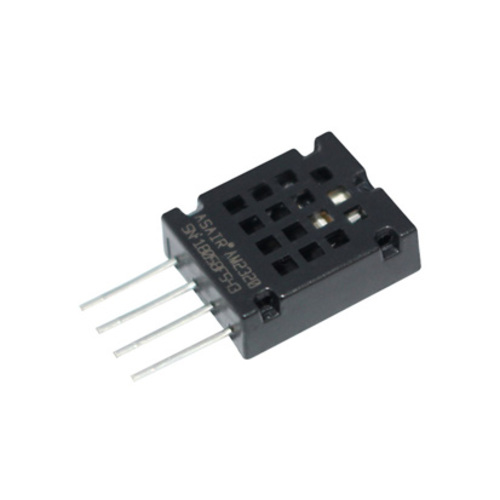

Jeżeli znasz moduł DHT22, to zapewne wiesz, że jego “sercem” mierzącym wilgotność i temperaturę jest czujnik firmy Aosong/Asair Electronics AM2302. Sprzedawany tu czarny czujnik AM2320 pochodzi z tej samej rodziny. Oprócz koloru różni go przede wszystkim obsługiwany interfejs. AM2320 oprócz protokołu znanego z DHT22 działa również na magistrali I2C.

Podstawowym problemem ze standardowym protokołem używanym w DHT22 była jego wrażliwość na precyzyjność czasową odpowiedzi. Należało bardzo dokładnie wstrzelić się z odpowiedziami. Niekiedy niewielkie zmiany w kodzie powodowały, że czujniki AM2302 zaczynały pracować niestabilnie. Użycie I2C pozwala na bardziej liberalne podejście do ram czasowych. Ponadto jeżeli w twoim projekcie już stosujesz inne urządzenia I2C nie musisz oddelegowywać dodatkowych pinów do obsługi czujnika.

Dokumentacja wspomina o dokładności rzędu 0.5°C dla temperatury i 3% RH. Niemniej w tej klasie czujników raczej się bym tego nie spodziewał. Gdybym miał obstawiać ile wynosi naprawdę - podałbym wartości 1-2°C i 5-10% RH w zależności od egzemplarza. Co i tak jest bardzo przyzwoitym wynikiem. To samo tyczy się DHT22 (AM2302). Czujniki te są super dokładne, ale tylko na papierze. Za to rekompensują nam to niską ceną i dobrą dostępnością.

Przez ciekawość polecam zajrzeć na stronę porównującą różne czujniki.

Specyfikacja:

• Producent: Aosong / Asair Electronics
• Model: AM2320
• Napięcie zasilania: 3.1-5.5V
• Pomiar temperatury:
  • Zakres: -40~+80°C
  • Dokładność: ±0.5°C (przy 25°C)
  • Rozdzielczość: 0.1°C
  • Dryft roczny: <0.1 °C / rok
• Pomiar wilgotności:
  • Zakres: 0~99%RH
  • Dokładność: ±3% RH (30~90% RH)
  • Rozdzielczość: 0.1% RH
  • Dryft: <0.1% RH/rok
• Magistrala:
  • SingleBus (podobny do OneWire)
  • I2C
• Obudowa: ABS
• Wymiary obudowy: 15 x 12.1 x 4.7mm

Wyprowadzenia:

Pin	Podłączenie I2C	Podłączenie Single Bus (DHT22)
1	VCC	VCC
2	SDA	DATA
3	GND	GND
4	SCL	GND
