Mniejszy nie będzie

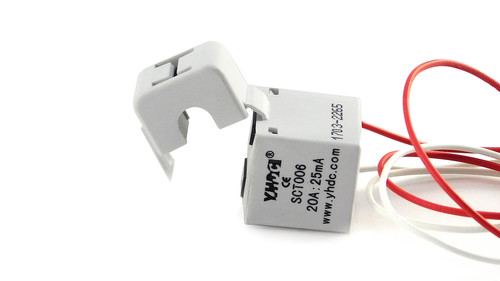

Najmniejszy gabarytowo bezinwazyjny czujnik natężenia prądu zmiennego (AC) w ofercie YHDC. Nie wymaga aby kabel był rozcięty. Elementem mierzącym jest transformator o podzielonym rdzeniu. Zapina się go na kabel, w którym płynie mierzony prąd. Mierzony prąd znamionowy do 20A. Wyjście z czujnika jest prądowe. Czujnik posiada wbudowany transil, który w razie “draki” powinien na siebie przyjąć ewentualne przepięcia.

Rozmiar ma znaczenie

Czujnik ma tylko 16.5 mm szerokości (plus grubość klipsa). Jeżeli temat bezpieczników i ogólnie pojętej automatyki jest Ci choć odrobinę znany, zapewne wiesz, że większość osprzętu elektrycznego powinna wylądować w rozdzielnicach na szynach DIN TH35. Moduły mają standardową szerokość 17.7 mm. Oznacza to, że czujnik ten zmieści się na kablu zaraz za wyłącznikami nadprądowymi. W praktyce nie powinno więc być problemów z założeniem czujnika/czujników do już istniejącej instalacji.

Specyfikacja:

• Znamionowy prąd wejściowy: 0~20A AC
• Maksymalny prąd wejściowy: 24A AC
• Maksymalne napięcie robocze: 660V
• Prąd wyjściowy: 0~25mA
• Stosunek zwojów: 1:800 (25 mA przy 20A)
• Dokładność: +/- 1%
• Liniowość: ≤0.2 %
• Waga: 15 g
• Brak rezystora obciążającego
• Wymiary: 29 x 16.5 x 19 mm

Opis jak mierzyć prąd tego typu czujnikiem wraz z przykładem w języku polskim znajdziesz na naszej Akademii Nettigo.

W ofercie mamy również inne bezinwazyjne czujniki natężenia prądu.

Linki:

• Garść informacji o SCT-006 w serwisie OpenEnergyMonitor.
