Cyfrowy barometr. Czujnik ciśnienia BMP180

Kod:
SEN-1020
Waga: Help
2 g
Dostawca:

Niewielki, moduł czujnika BMP180 - cyfrowy cisnienieniomierz i termometr. Niezależnie czy budujesz swoją stację meteo czy drona, ten moduł będzie bardzo przydatny

Na magazynie: 13

PLN 14,90
PLN 12,11 bez VAT

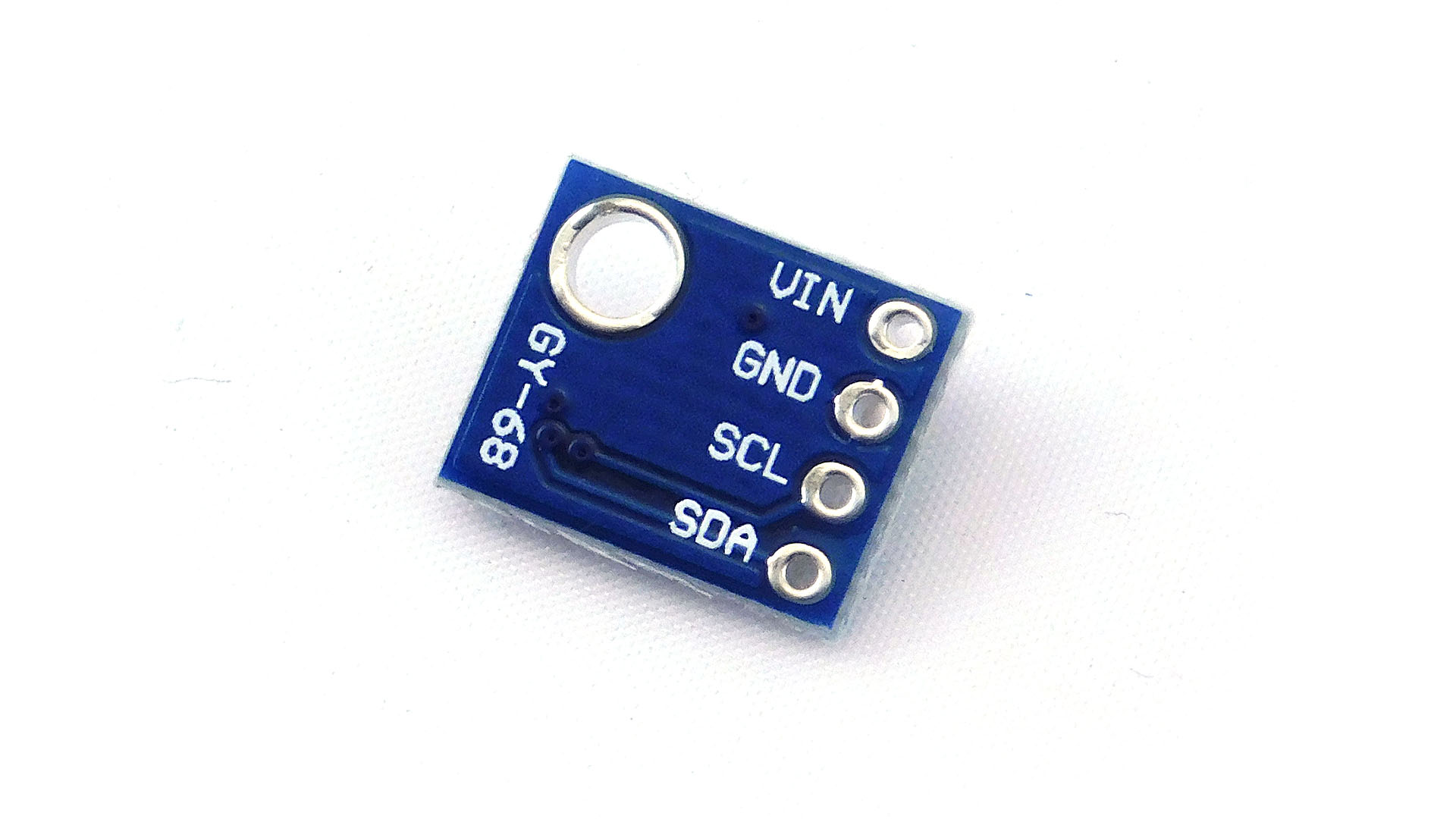

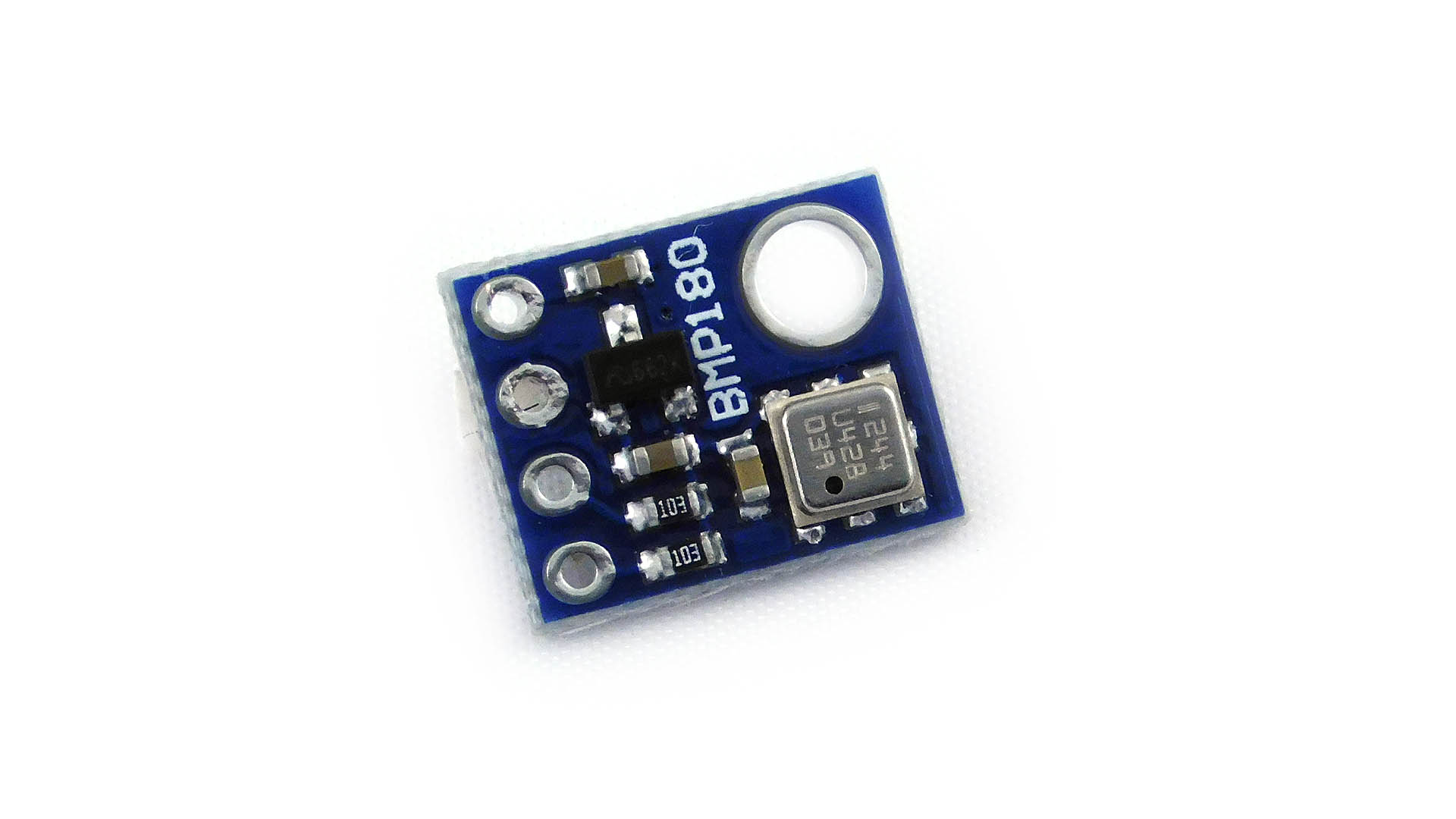

Niewielki (tylko 10.5 x 13 mm) moduł z cyfrowym czujnikiem BMP180. Posiada on interfejs I2C (TWI) i służy do pomiaru ciśnienia atmosferycznego oraz temperatury. Może być użyty do budowy stacji meteo albo w modelach latających do określania wysokości.

Uwaga - linie I2C nie wyglądają w żaden sposób na zabezpieczone, więc bedzie potrzebny jakiś dwukierunkowy konwerter poziomów logicznych (np. taki lub taki) by zapewnieć bezpieczną komunikację z Arduino. Mikrokontrolery działające na 3.3V (np Raspbery Pi,Tennsy 3.2) nie wymagają konwertera.

Podsumujmy - zasilać można moduł bez problemu 5V, ma na pokładzie regultor 3.3V. Konstrukcja modułu jest taka, że Vdd = Vddio, więc zgodnie z kartą katalogową BMP180 maksymalne napięcie na SDA/SCL może być równe Vddio, także ryzykujecie pracę poza zakresem dopuszczalnych napięć dla BMP180 gdy podłączacie I2C z Arduino działające z poziomami logicznymi 5V. Dlatego zalecamy używać konwertera poziomów logicznych.

Dane techniczne

  • Zakres pomiarowy 300 - 1100 hPa (odpowiada to mniej wiećej wyskościom od 9000 m do -500 m)
  • Napięcie zasilające: 1.8V - 5V (na płytce jest regulator napięcia)
  • Rozmiar 10.5 x 13 x 2.8 mm
  • Niski pobór prądu - 5 µA w trybie standardowym, 0.1 µA w uśpieniu (dane niezweryfikowane, tylko na podstawie deklaracji producenta)
  • Duża dokładność (0.06 hPa ~ 0.5 m) i liniowość pomiaru
  • Dostępny odczyt temperatury, kompensacja wpływu temperatury na pomiar
  • Interfejs I2C (TWI)

Pliki

Karta katalogowa sensora BMP180
