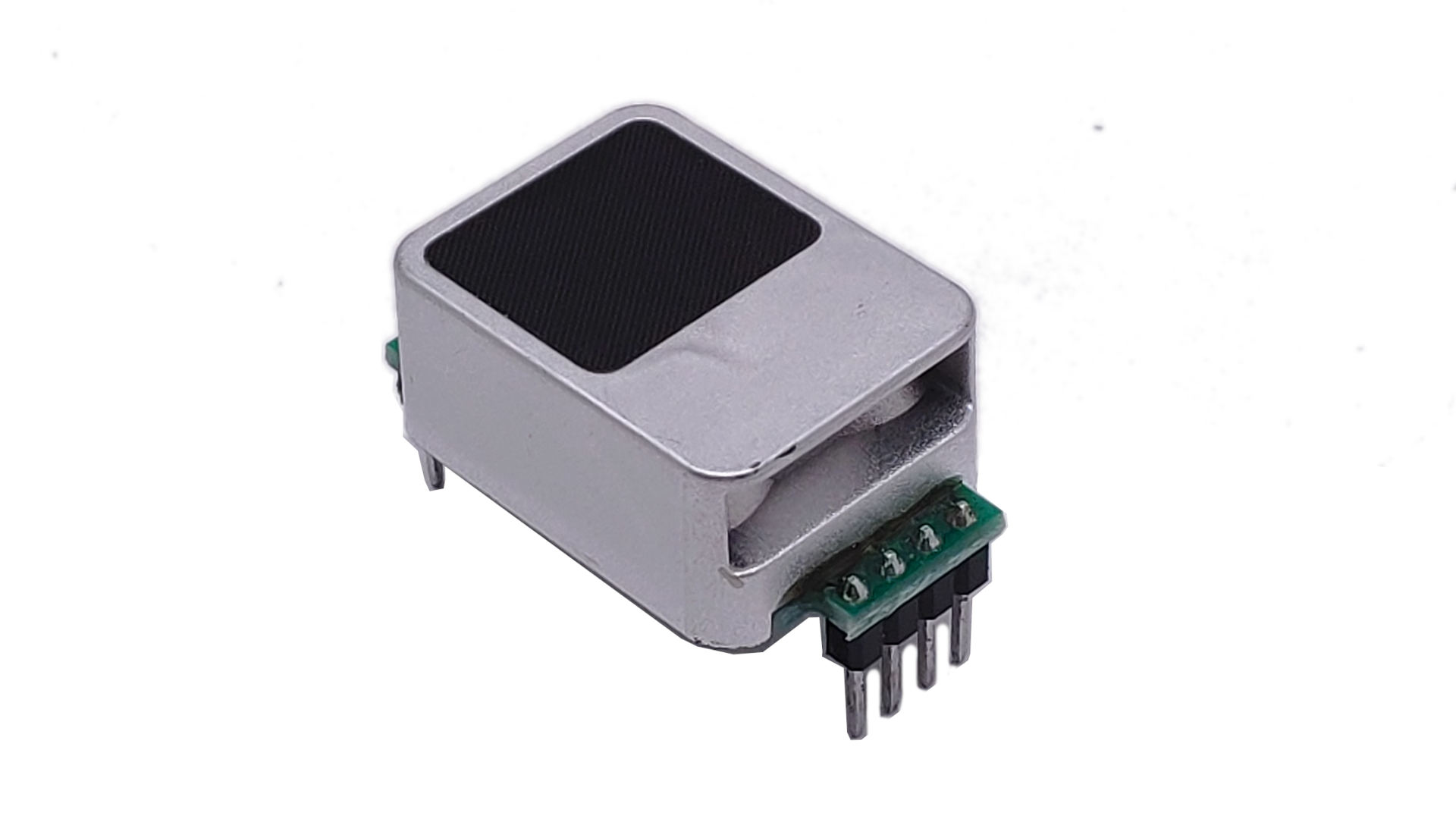

Czujnik CO2 Winsen MH-Z1311A w technologii NDIR 0-2000ppm

Długo czekaliśmy na następcę MH-Z14A. Szukaliśmy prostego sensora CO2, który miałby trochę lepsze parametry niż MH-Z14A. I w końcu się doczekaliśmy.

MH-Z1311A jest sensorem też wykorzystującym NDIR do pomiaru stężenia CO2. To co nas interesuje to nieco lepsze parametry - mianowicie ±(30 ppm + 3% odczytu) w zakresie temperatur 15°C-35°C. Co istotne, nie jest ograniczony od dołu przez firmware do wartości 400 ppm. Raportuje również mniejsze odczyty. MH-Z14A miał tą cechę, że na sztywno miał ustawione minimalny odczyt na 400ppm.

Jest to wyraźna poprawa o 20ppm w porównaniu z MH-Z14A czy MTP40-F. Cena też wyższa, jednak do pomiarów stężeń w atmosferze zdaje się być lepiej predysponowany MH-Z1311A.

MH-Z1311A występuje w różnych wariantach zakresu pracy, sprzedawane przez nas są ustawione na najniższy zakres 0-2000 ppm.

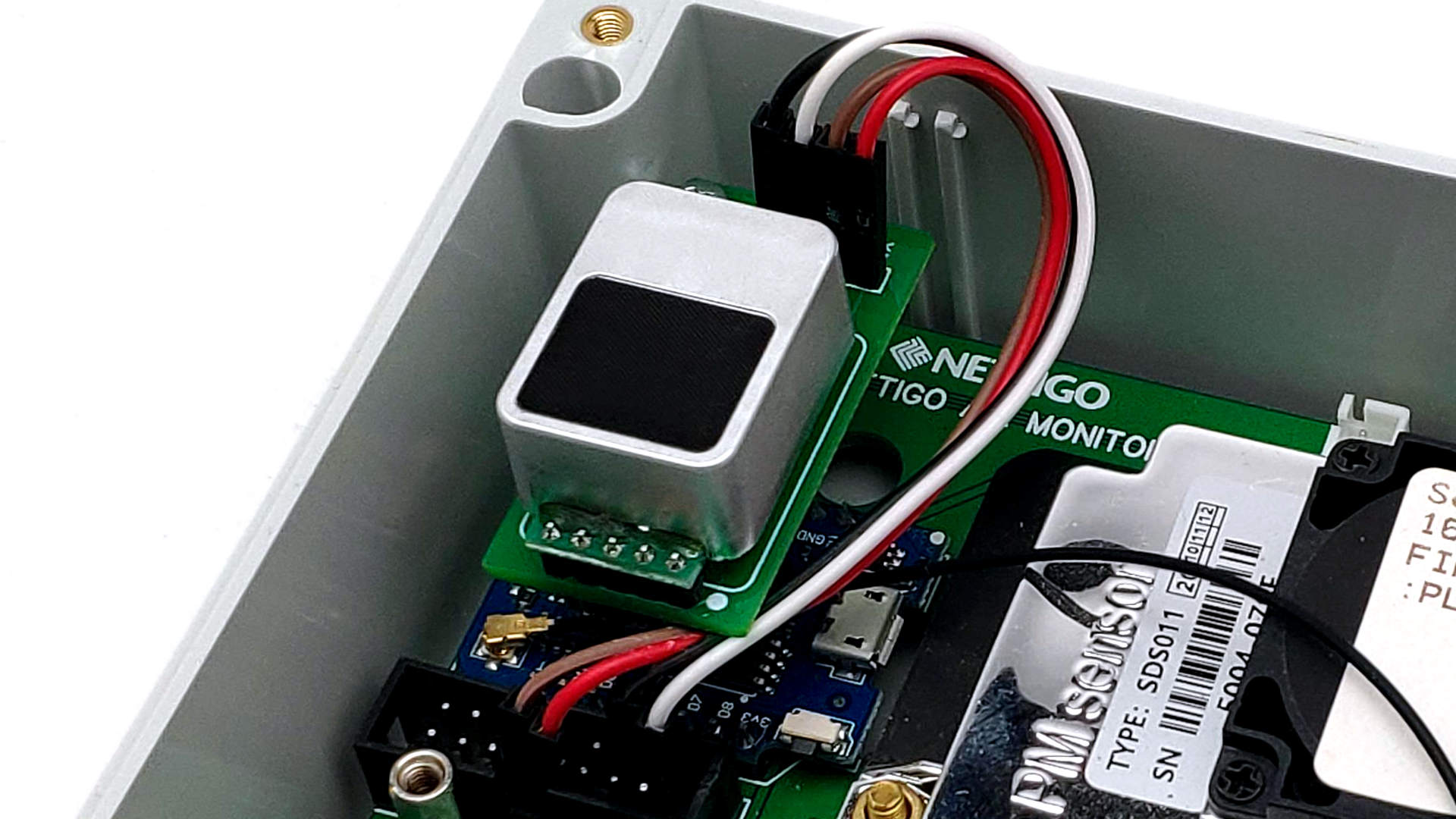

Protokół komunikacji jest w zasadzie zbieżny z protokołem MH-Z14A. Znaczy to tyle, że można go podłączyć bezpośrednio do NAMa! W tym właśnie celu powstał adapter PCB do sensorów CO2. Wlutować w niego MH-Z1311A, dodać goldpiny i krótkie przewody F-F i można mierzyć CO2 w atmosferze!

Uwaga! MH-Z1311A nie ma zabezpieczenia przed złą polaryzacją napięcia zasilania. Sprawdź dwa razy nim włączysz zasilanie. Pomyłka oznacza uszkodzenie sensora!

Podłączenie do NAMa

adapter PCB	gniazdo EXT
Vin	5V
GND	GND
RX	D6
TX	D5

Specyfikacja:

• Zasilanie 5V
• Zakres pomiarowy: 0-2000 ppm
• Temperatura pracy: od -10°C do 50°C
• Dokładność:
  • ±(30 ppm +3%) dla temperatur 15-35°C
  • ±10% dla temperatur poza powyższym zakresem
