Czujnik Sensirion SHT30 - wilgotność i temperatura na I2C

Sensirion SHT30 to czujnik który wpadł nam w oko kiedy szukaliśmy sensora do konstrukcji HECA. Dokładność rzędu 0.2 °C w pomiarze temperatury i 2 punkty procentowe w pomiarze wilgotności robi wrażenie. Dotyczy to sporego zakresu pomiarowego, dla temperatury 0-65°C, wilgotności 10-90%. Jeśli potrzebujesz takiej dokładności w większym zakresie, to SHT31 będzie tym czego szukasz.

W przypadku HECA dodatkową zaletą jest to że czujniki można zamówić w wersji z nakładką ochronną, dzięki czemu praktycznie niemożliwe jest zabrudzenie obszaru pomiarowego. Jest to nagminny problem w sensorach wilgotności z otwartą powierzchnią pomiarową (zwłaszcza DHT22).

Czujniki z serii SHT3x mają jeszcze jedną użyteczną cechę - pin ALARM. Po starcie sensora można programowo w rejestrach SHT ustawić progi wilgotności i/lub temperatury. Wyjście odczytów poza te progi ustawia pin ALARM w stan wysoki. W ten sposób można zrobić prostą kontrolę parametrów bez udziału mikrokontrolera. SHT sam będzie pilnował czy progi nie są przekroczone, w razie wystąpienia takiego zdarzenia ustawi pin ALARM. Może to służyć do wybudzenia mikrokontrolera ze stanu głębokiego uśpienia, albo (jak w HECA) służyć bezpośrednio do wysterowania tranzystora włączającego grzałkę.

Linki:

• Biblioteka: Closed Cube SHT3x
• Strona producenta: SHT3x RH/T sensors

Specyfikacja:

• Czujnik: Sensirion SHT30
• Zakres pomiarów temperatury - -40°C - 125°C
• Zakres pomiarów wilgotności - 0% - 100%
• Interfejs: I2C

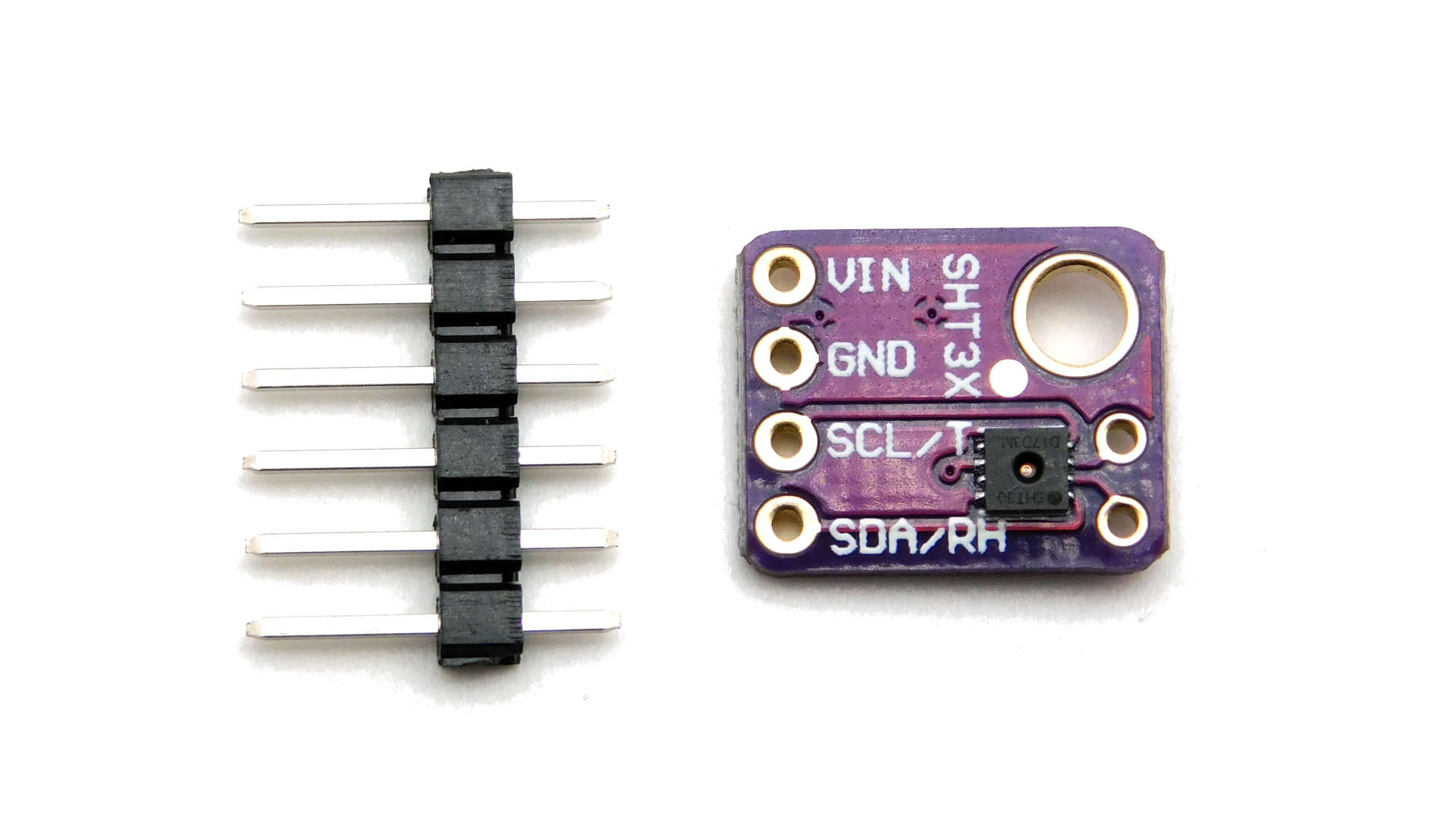

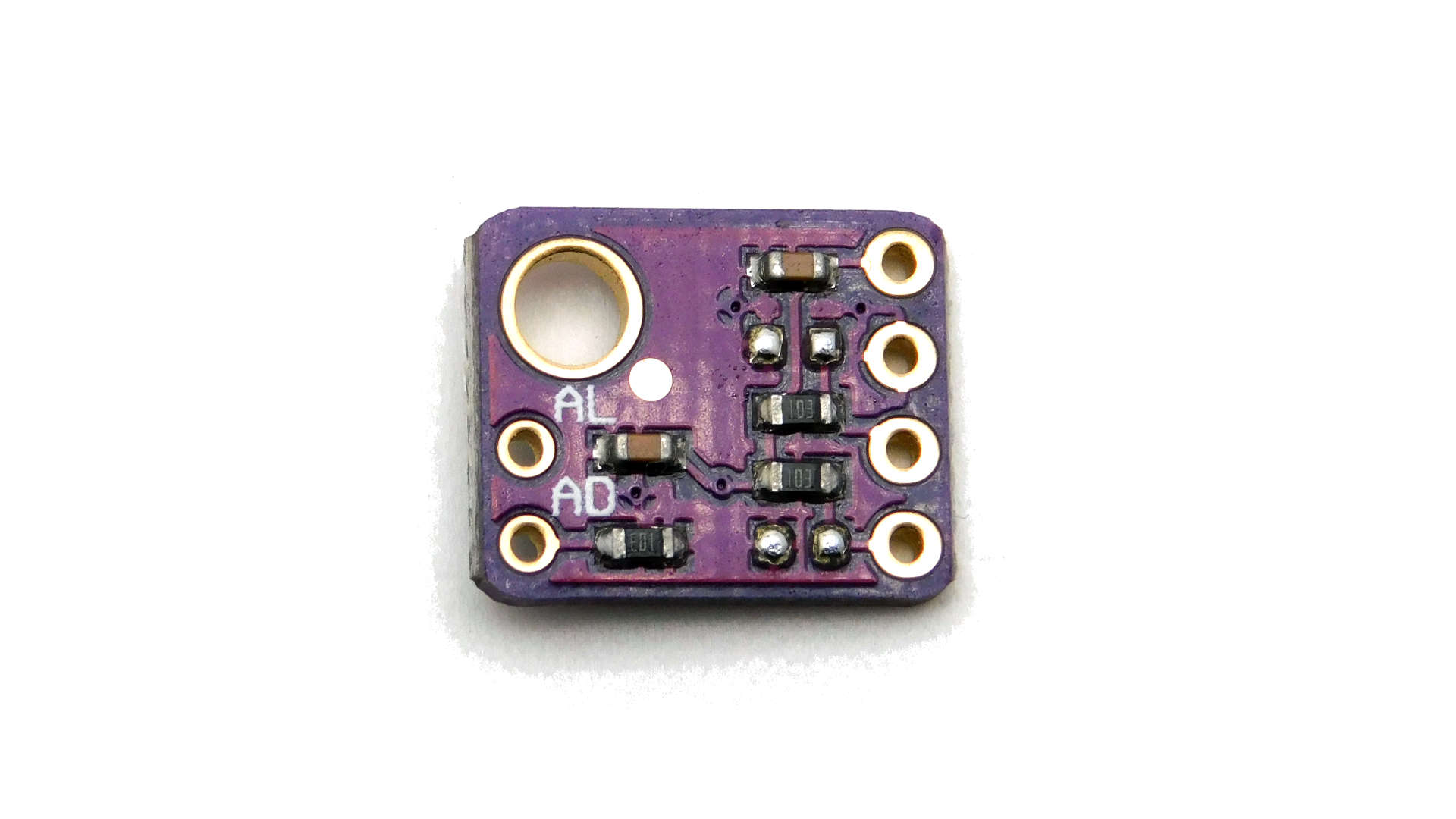

• Model modułu: GY-SHT30-D
• Wymiary: 13x10.5 mm
• otwór montażowy M3
• Adres: 0x44 lub 0x45
• Wyprowadzony pin ALERT
