Drukarka termiczna CSN-A2L z interfejsem TTL

Powiadają, że papier wytrzyma wszystko.

I prawdopodobnie mają rację.

Drukarka termiczna pozwala w łatwy sposób przelać ciąg zer i jedynek na czytelny czarno-biały wydruk. Obsługuje ona tekst, kody kreskowe, a nawet specjalnie przygotowaną grafikę. Jest to urządzenie bardzo podobne do tych spotykanych w kasach fiskalnych, terminalach płatniczych, bankomatach, systemach obsługi kolejek, itp. Łatwa integracja czyni z niej doskonały dodatek do każdego projektu w którym zachodzi potrzeba przechowania informacji w postaci wydruku.

Jeżeli zamierzasz podłączać drukarkę do Arduino, Teensy, NodeMCU lub innego mikrokontrolera wersja TTL jest właśnie dla Ciebie. Natomiast do użytku z Raspberry Pi 3 polecamy wersję A2L-USB.

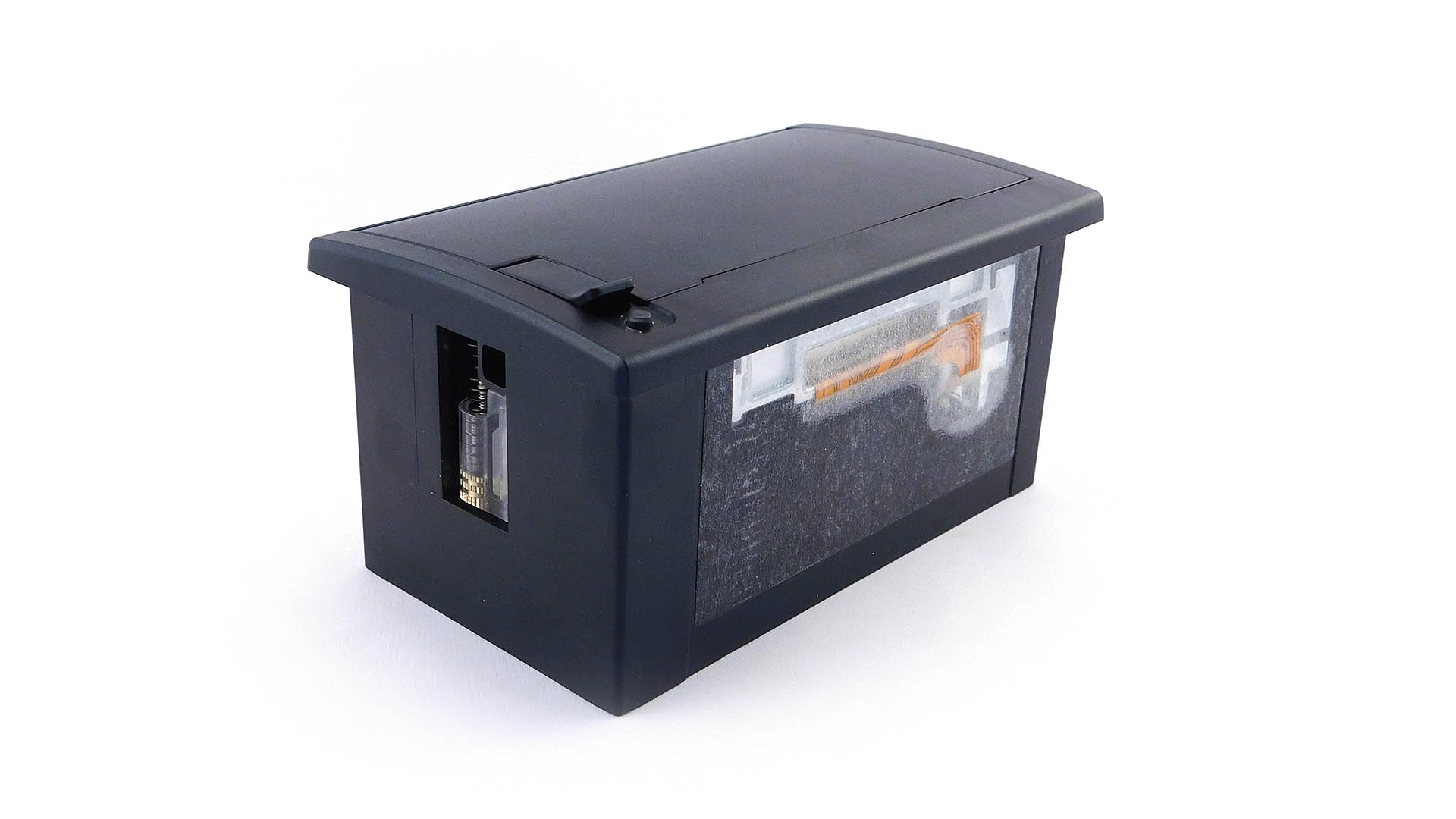

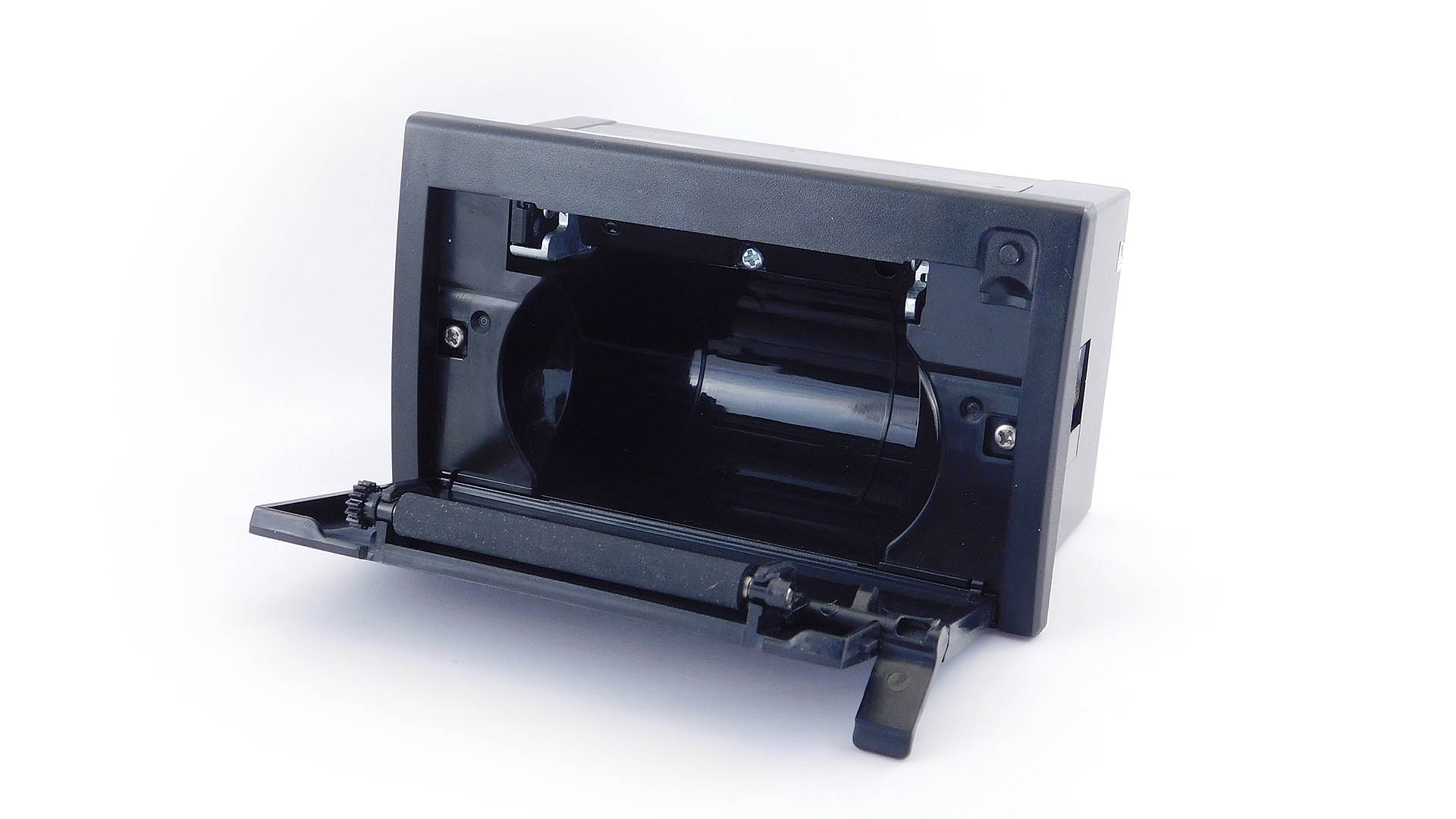

Nośnikiem w tym wypadku jest papier termiczny o szerokości 57mm. Do drukarki może wejść rolka o średnicy maksymalnej 39 mm. Sprzedawany model drukarki A2L od wcześniejszej wersji A2 różni się jedynie górną częścią obudowy. Klapka jest większa, dioda LED zintegrowana została z przyciskiem, a wewnątrz komory papieru znajdują się charakterystyczne zaokrąglone podcięcia, które ułatwiają wkładanie i wyjmowanie rolek papieru. Naszym zdaniem jest to model wygodniejszy w użytkowaniu. Oczywiście starszą wersję A2 możemy sprowadzić na specjalne zamówienie (w wariantach TTL, USB oraz równoległym).

Drukarka zasilana jest napięciem od 5V do 9V (na zamówienie dostępna jest też wersja 12V). Interfejs komunikacyjny w tym wypadku to Serial TTL. Jest to doskonałe rozwiązanie gdy chcemy podłączyć drukarkę do mikrokontrolera.

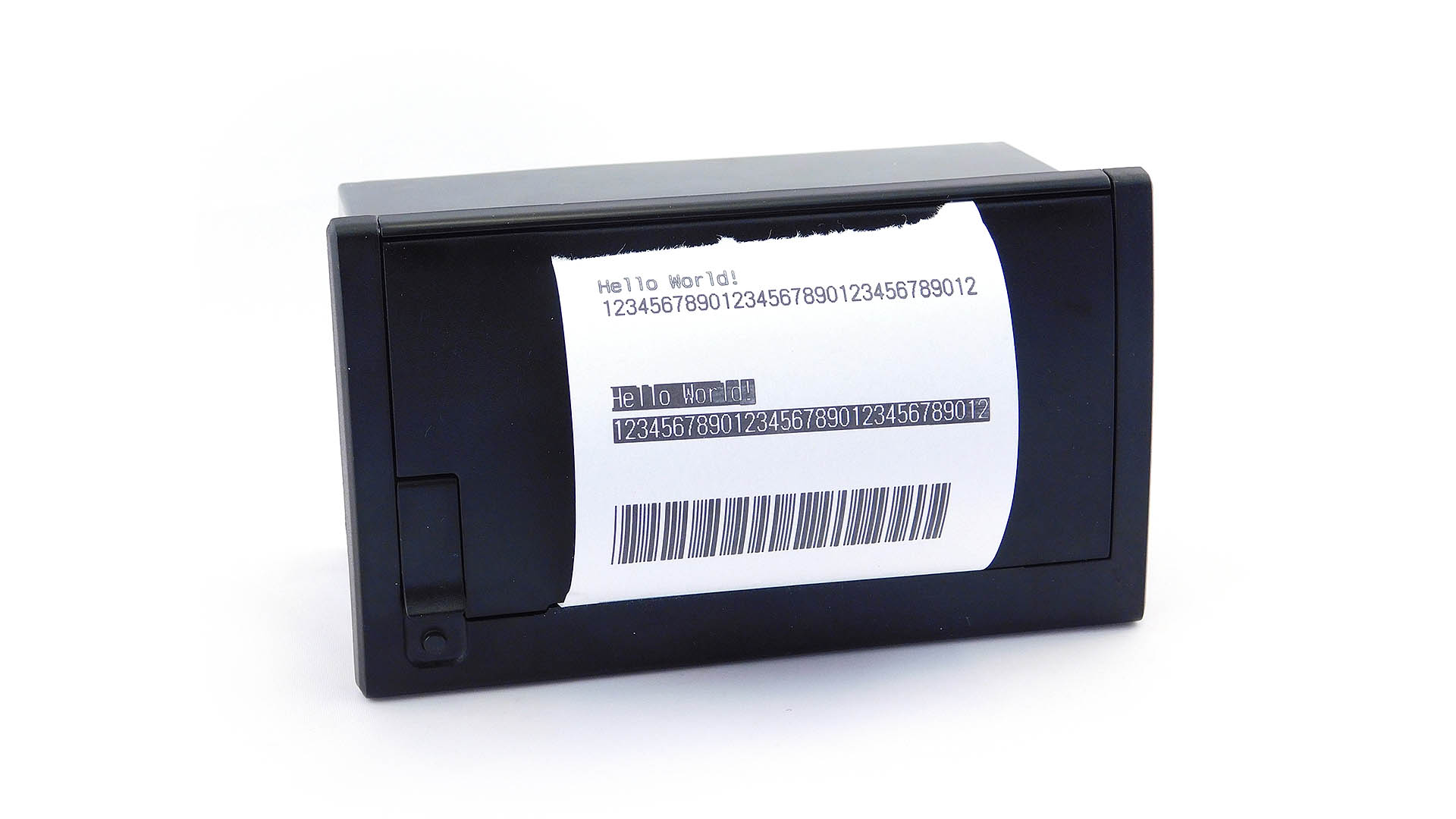

Drukarka potrafi drukować:

• tekst mały, średni i duży
• tekst pogrubiony i podkreślony
• tekst w negatywie
• zmienne odstępy między wierszami
• tekst wyjustowany do prawej, lewej i wycentrowany
• kody kreskowe:
  • UPC A, UPC E
  • EAN13, EAN8
  • CIDE39, CODEBAR, CODE93, CODE128, CODE11
  • MSI
• grafiki monochromatyczne
• kody QR

Dane techniczne:

• Model: A2L-TTL
• Papier: termiczny, 57 mm szerokości, max 39 mm średnicy
• Dioda LED zintegrowana z przyciskiem
• Zasilanie: 5-9 VDC
• Pobór prądu: 1.5 A podczas wydruku
• Szybkość wydruku: 50-80mm/s
• Rozdzielczość: 8 punktów/mm, 384 punktów/lina
• Szerokość wydruku: 48 mm
• Zestaw znaków: ASCII, GB2312-80 (chiński)
• Czcionka: ANK:5×7, chiński: 12x24,24×24
• Protokół: TTL Serial, 19200 baud
• MCBF: 5 milionów linii
• Wymiary:
  • Szerokość: 111 mm
  • Wysokość: 65 mm
  • Głębokość: 57 mm
• Otwór panelowy pod drukarkę: 103 x 57 mm
• Głębokość pod zabudowę od frontu panelu: 50 mm (nie uwzględnia kabli)
• Grubość frontu panelu: od 1 do 6mm
• Kolor: Czarny
• Temperatura pracy: 5°C - 50°C
• Wilgotność pracy: 10% ~ 80%
• Temperatura składowania: -20°C ~ 60°C
• Wilgotność składowania: 10% ~ 90%
• Śruby montażowe: M2.5

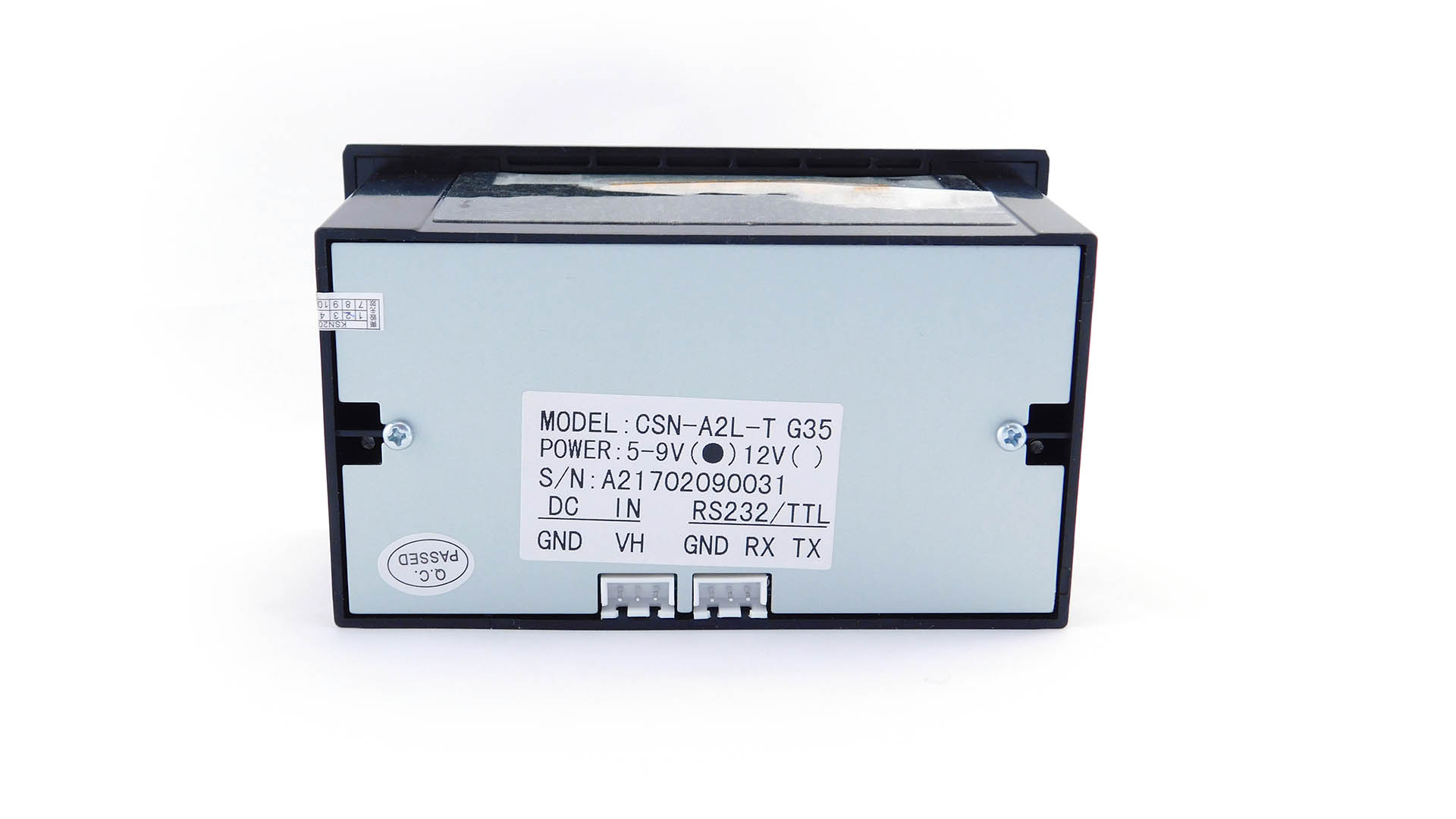

Wyprowadzenia:

Od lewej strony:

• 1 - GND - masa
• 2 - NC - nie podłaczony
• 3 - VH - zasilanie 5-9VDC
• 4 - GND - masa
• 5 - RXD - dane
• 6 - TXD - dane

W zestawie:

• Panelowa drukarka termiczna A2L
• Zestaw kabli: zasilający + komunikacyjny
• Zestaw uchwytów montażowych

Przydatne informacje i linki:

• w celu wykonania wydruku testowego należy przy naciśniętym przycisku podłączyć drukarkę do zasilania
• biblioteka Adafruit Thermal Printer
• biblioteka NewSoftSerial wymagana przez Adafruit Thermal Printer
• LCD bitmap converter do konwersji grafiki
• Kompleksowy poradnik - podłączenie, druk, grafiki, kody kreskowe i kody QR
• Prosty skrypt - do testowania drukarki
