Drukarka termiczna CSN-A5 z interfejsem TTL + RS232 + USB

Powiadają, że papier wytrzyma wszystko.

I prawdopodobnie mają rację. W wersji A5 wytrzyma nawet więcej niż w standardowej A2 - bo możesz załadować go znacznie więcej :)

Drukarka termiczna pozwala w łatwy sposób przelać ciąg zer i jedynek na czytelny czarno-biały wydruk. Obsługuje ona tekst, kody kreskowe, a nawet specjalnie przygotowaną grafikę. Jest to urządzenie bardzo podobne do tych spotykanych w kasach fiskalnych, terminalach płatniczych, bankomatach, systemach obsługi kolejek, itp. Łatwa integracja czyni z niej doskonały dodatek do każdego projektu w którym zachodzi potrzeba przechowania informacji w postaci wydruku.

Nośnikiem w tym wypadku jest papier termiczny o szerokości 57mm. Do drukarki może wejść rolka o średnicy maksymalnej 50 mm (w mniejszych wersjach A2 jest to 39 mm). Sprzedawany model drukarki A5 od mniejszej wersji A2/A2L różni się wielkością obudowy.

Od połowy roku 2026, sprzedawana jest drukarka posiadająca wszystkie interfejsy, również USB. Do każdej drukarki jest dołączany kabel USB pasujący do wtyczki. Poprzednie modele nie posiadały interfejsu USB.

Drukarka zasilana jest napięciem od 5V do 9V (na zamówienie dostępna jest też wersja 12V). Interfejs komunikacyjny do wyboru: Serial TTL oraz RS232 oraz USB. Jest to doskonałe rozwiązanie gdy chcemy podłączyć drukarkę do dowolnego mikrokontrolera.

Drukarka potrafi drukować:

• tekst mały, średni i duży
• tekst pogrubiony i podkreślony
• tekst w negatywie
• zmienne odstępy między wierszami
• tekst wyjustowany do prawej, lewej i wycentrowany
• kody kreskowe:
  • UPC A, UPC E
  • EAN13, EAN8
  • CODE39, CODEBAR, CODE93, CODE128, CODE11
  • MSI
• grafiki monochromatyczne
• kody QR

Specyfikacja:

• Producent: Cashino
• Model: CSN-A5-TTL
• Papier: termiczny, 57 mm szerokości, max 50 mm średnicy
• Dioda LED zintegrowana z przyciskiem
• Zasilanie: 5-9 VDC
• Pobór prądu: 1.5 A podczas wydruku
• Szybkość wydruku: 50-80mm/s
• Rozdzielczość: 8 punktów/mm, 384 punktów/lina
• Szerokość wydruku: 48 mm
• Zestaw znaków: ASCII, GB2312-80 (chiński)
• Czcionka: ANK:8x16,9x17,9x24,12×24, chiński: 16×16,24×24
• Protokół TTL/RS232: 19200 baud
• MCBF: 5 milionów linii
• Wymiary:
  • Szerokość: 88 mm
  • Wysokość: 87 mm
  • Głębokość: 57 mm
• Otwór panelowy pod drukarkę: 82 x 82 mm
• Głębokość pod zabudowę od frontu panelu: 50 mm (nie uwzględnia kabli)
• Grubość frontu panelu: od 1 do 6 mm
• Kolor: Czarny
• Temperatura pracy: 5°C - 50°C
• Wilgotność pracy: 10% ~ 80%
• Temperatura składowania: -20°C ~ 60°C
• Wilgotność składowania: 10% ~ 90%
• Śruby montażowe: M2.5

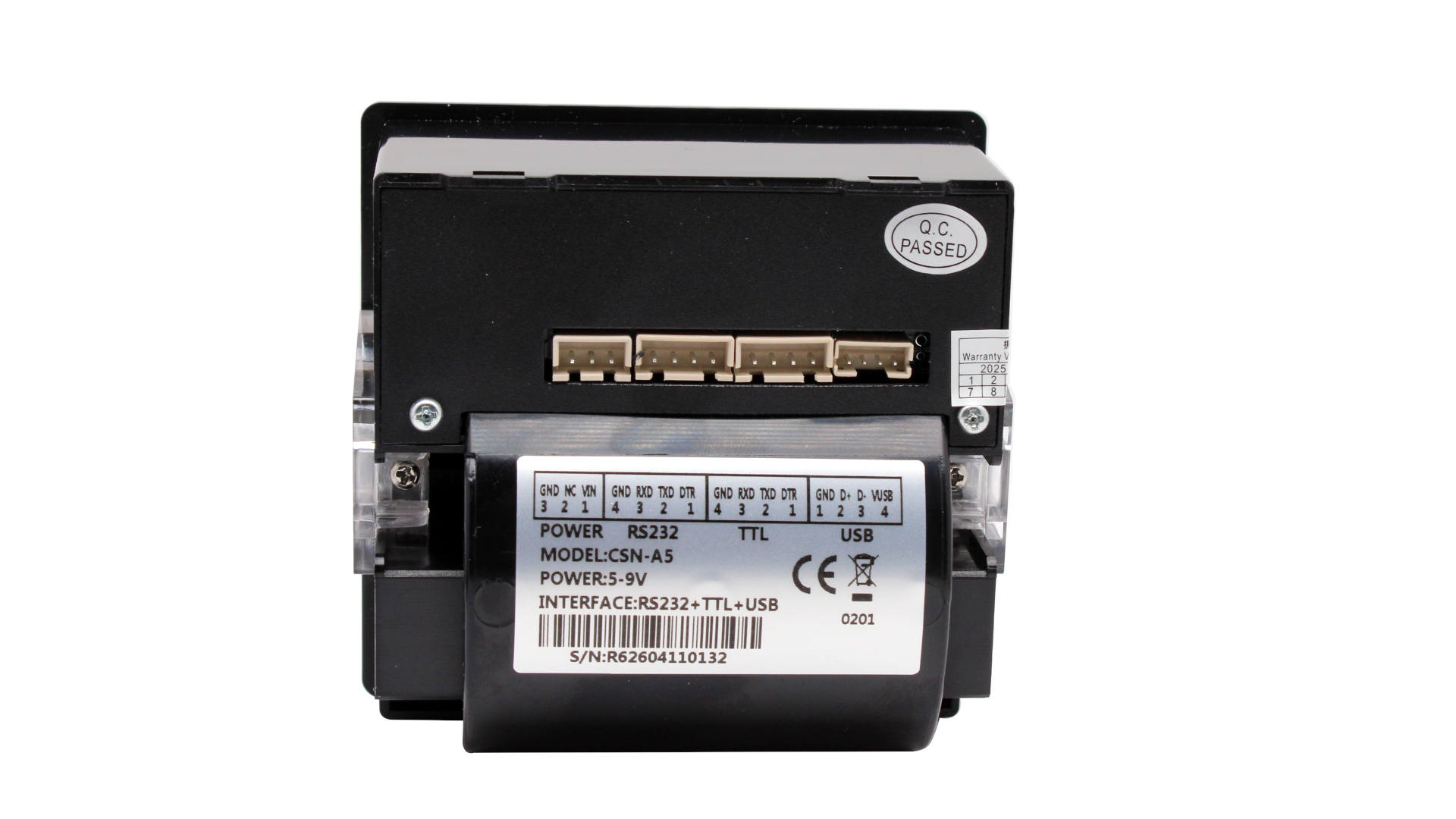

Wyprowadzenia:

Od lewej strony:

• Power 3 - GND - masa
• Power 2 - NC - nie podłaczony
• Power 1 - VH - zasilanie 5-9VDC
• RS232 4 - GND - masa
• RS232 3 - RX - dane
• RS232 2 - TX - dane
• RS232 1 - DTR - Data Terminal Ready
• TTL 4 - GND - masa
• TTL 3 - RX - dane
• TTL 2 - TX - dane
• TTL 1 - DTR - Data Terminal Ready
• USB - GND
• USB - D+
• USB - D-
• USB - VUSB

W zestawie:

• Panelowa drukarka termiczna A5
• Zestaw kabli:
  • JST-XH 3pin - Zasilający
  • JST-XH 4pin - Komunikacyjny (TTL lub RS)
  • JST-PH 4pin - USB A
• Zestaw uchwytów montażowych

Przydatne informacje i linki:

• w celu wykonania wydruku testowego należy przy naciśniętym przycisku podłączyć drukarkę do zasilania
• biblioteka Adafruit Thermal Printer
• biblioteka NewSoftSerial wymagana przez Adafruit Thermal Printer
• LCD bitmap converter do konwersji grafiki
• Kompleksowy poradnik - podłączenie, druk, grafiki, kody kreskowe i kody QR
• Prosty skrypt - do testowania drukarki
