El Escudo Dos

Kod:
elescudo-dos
Waga: Help
24 g
Dostawca:

Shield do Arduino do sterowania 8 przewodami El Wire/El Tape, izolacja galwaniczna, zasilanie dla inwertera.

Produkt wycofany ze sprzedaży

Etykiety: elwire, El Tape

Produkt dostępny na zamówienie

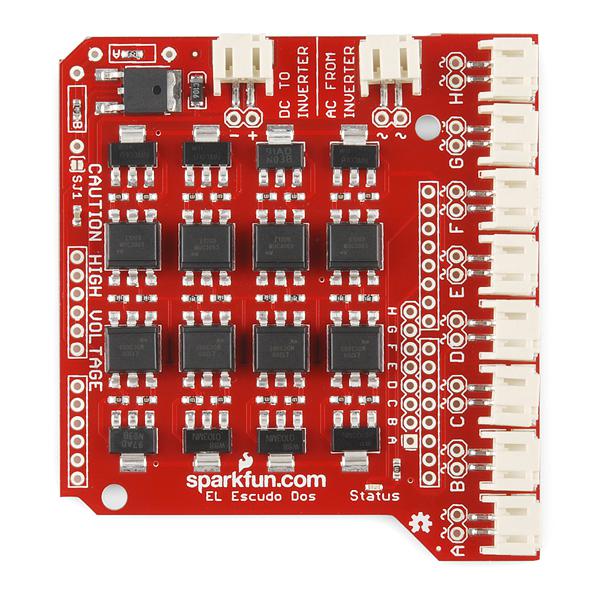

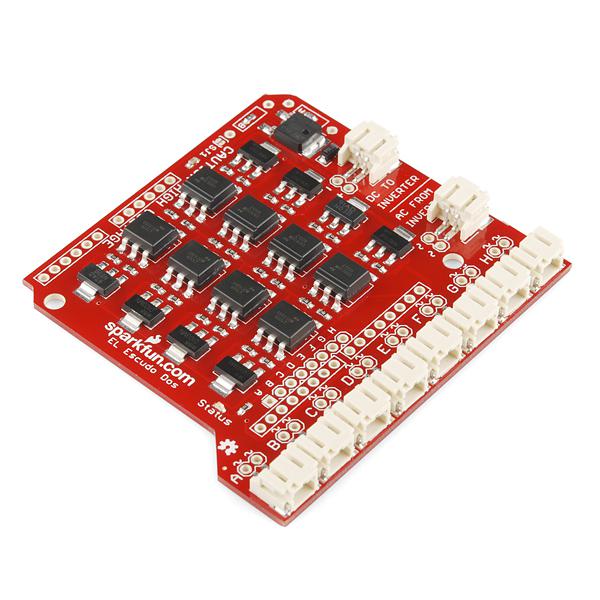

Poprawiona wersja El Escudo, dalej pozwala sterować 8 kanałami z przewodami/taśmami elektroluminescencyjnymi, jednak kilka istotnych zmian:

  • pełna, optyczna izolacja między strefą wysokiego i niskiego napięcia (jeżeli zasilacie inwerter przez gniazdo na shieldzie lub Arduino, wówczas nie będzie pełnej izolacji ale nawet wtedy awaria triaka nie spowoduje przejścia wysokiego napięcia na stronę Arduino)
  • gniazdo zasilające dla inwertera z własnym regulowanym napięciem (domyślnie 3.3V, można regulować dolutowując odpowiednie rezystory). Wydajność regulatora (LM317): 1.5A

Z innych istotnych rzeczy:

  • shield nie ma wlutowanych przelotek/goldpinów (jest w układzie R2, nie R3)
  • do działania niezbędny będzie inwerter oraz przewody El Wire (sprzedawane oddzielnie)
  • shield używa pinów cyfrowych D2-D9 do sterowania kanałami

Więcej informacji na stronie produktu na SparkFun: COM-10878
