Nić pokryta srebrem

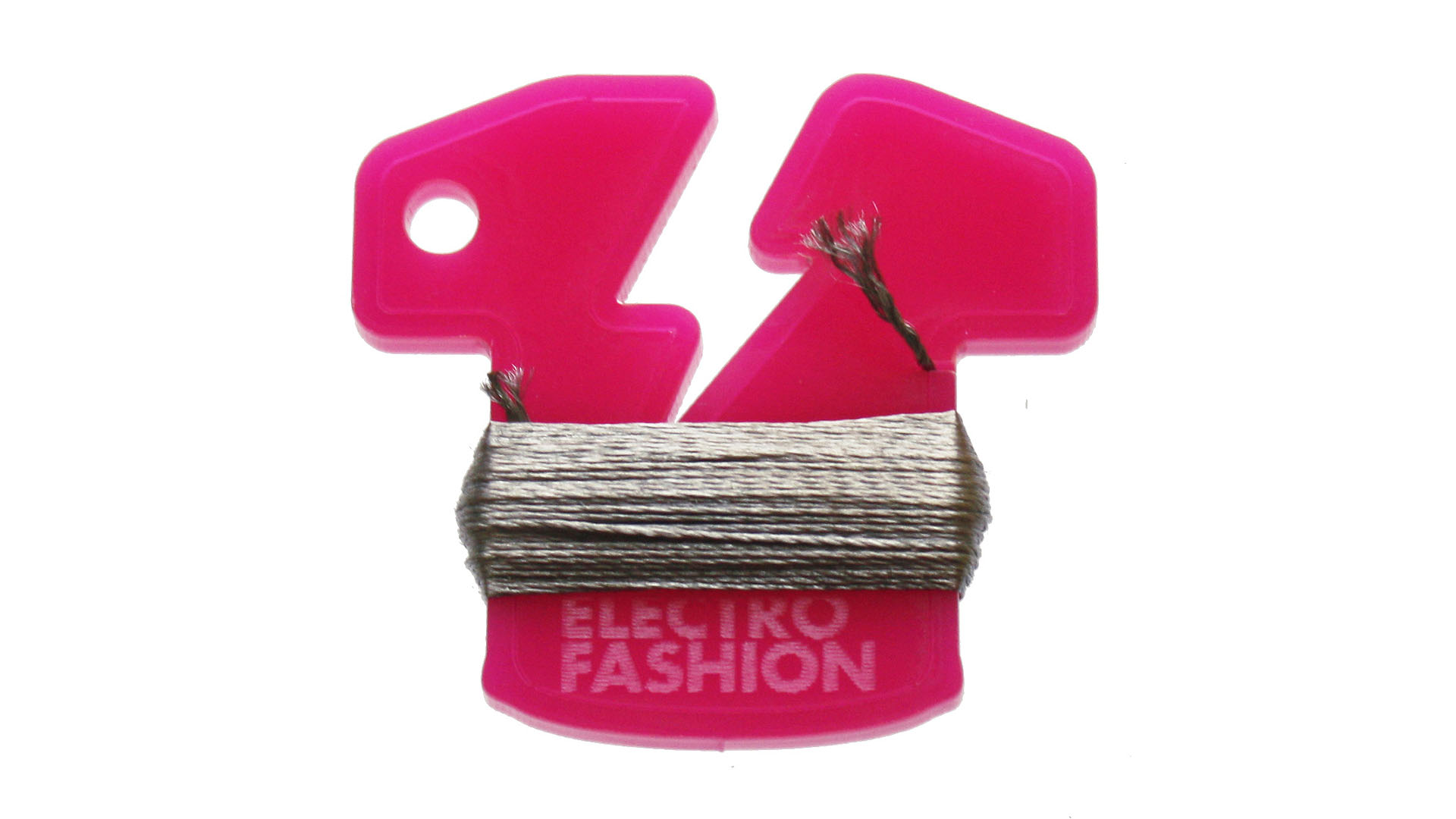

Mała szpulka nici przewodzącej marki Electro-Fashion. Sami nie szyjemy za dużo, ale spotkaliśmy się z opiniami, że jest to jedna z najlepszych nici przewodzących na rynku. Nadaje się zarówno do szycia ręcznego jak i maszynowego - może być nawinięta w dolnej szpulce maszyny do szycia.

Właściwości elektryczne

Nić przewodzącą można używać jak konwencjonalnej. Odróżnia ją fakt, że przewodzi ona prąd elektryczny, dzięki czemu można ją wykorzystać do budowy e-tekstyliów. Nić ta jest pokryta nano-powłoką wykonaną ze srebra (w odróżnieniu od nic SparkFun, która jest zrobiona ze stali nierdzewnej). Nić ma dość niską rezystancję, niemniej nie jest ona stała. Ze względu na budowę waha się ona między 40-160 Ohm na metr. Rezystancja zależy głównie od naprężenia nici. Po wszyciu w materiał nić ma opór zazwyczaj w środkowym zakresie tego przedziału. Z czasem jak srebrna powłoka ulega degradacji (głównie przez pranie) opór będzie się oczywiście zwiększał. Wielokrotnie prane egzemplarze przekraczają nawet 280 ohm/m.

Właściwości mechaniczne

Nić posiada wytrzymałość na zerwanie na poziomie około 4.2 kg. Jest zrobiona z około 96 pojedynczych włókien, z których każde jest pokryte srebrem (warstwa ma około 1 mikrona). Powłoka włókna wykonywana jest w Europie, aby zapewnić możliwie najlepsze wykończenie. Po pokryciu srebrem, włókna splatane są w grupach po 16 szt. Sześć takich grup tworzy kompletną nic (1+2+3).

Nić przewodząca ma około 18 den. Jest grubsza niż standardowa nić, ale nie tak gruba jak nić tapicerska. Daje się nią szyć z użyciem większości domowych maszyn do szycia. Co ważne, nic się nie strzępi.

Specyfikacja:

• Długość: 6m nawinięte na szpulkę
• Nie strzępi się
• Rezystancja: około 40Ω / m (zależna od naprężenia)
• Gęstość liniowa: 875 dTex
• Wytrzymałość: 3000 cN
• Wydłużenie przy zerwaniu: 37%
• Splot: 240Z-380S
