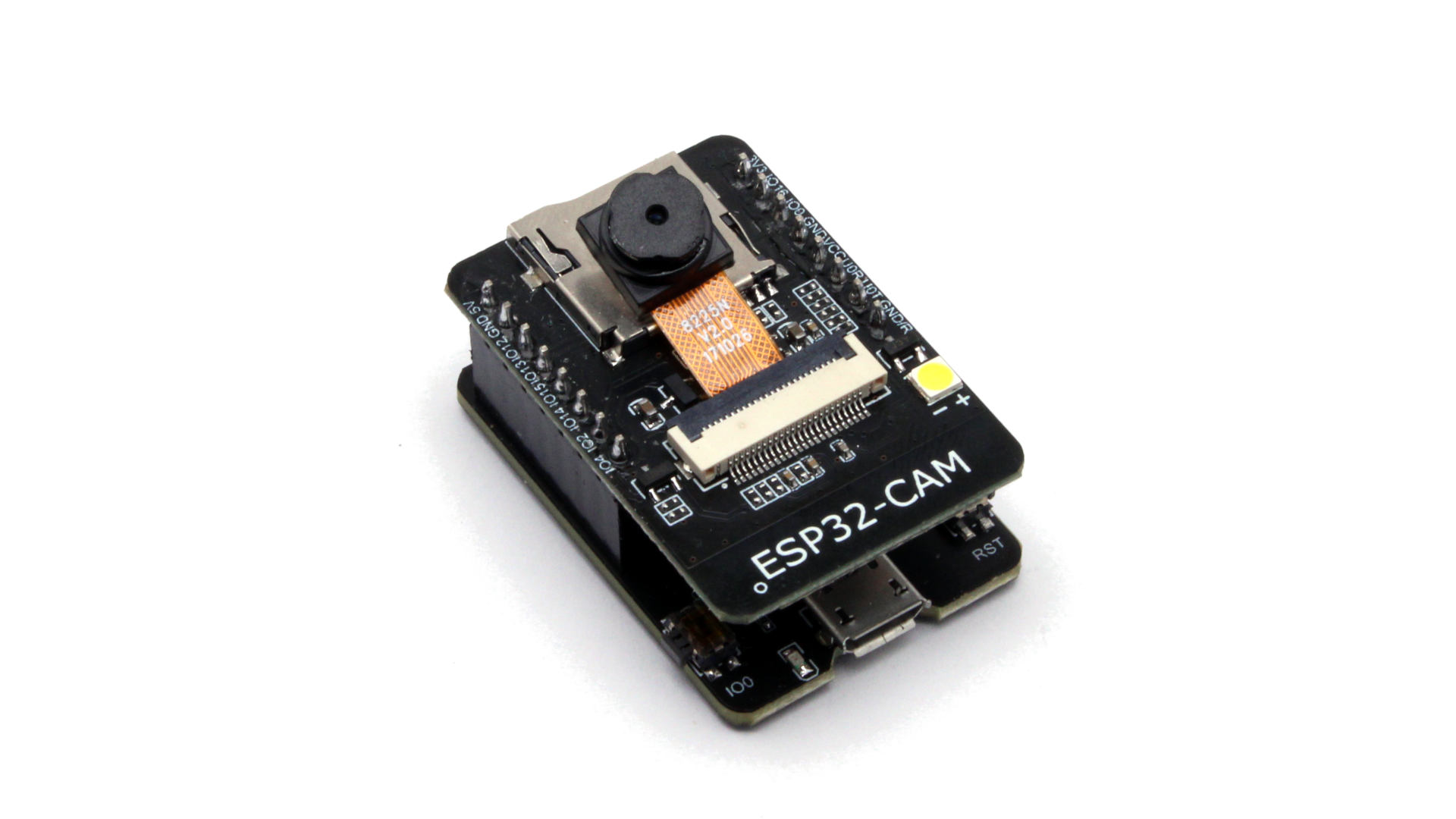

ESP32-CAM z kamerą OV2640 - płytka developerska (ESP32-S), zestaw z modułem USB

ESP32-CAM to popularny moduł do użytku w projektach, w których chcesz użyć jakiejś analizy obrazu. Zintegrowana płytka z ESP32 i wbudowaną kamerą OV2640 (2 Mpix), wszystko niewielkich rozmiarów.

Wcześniej takie moduły były dostępne dla Arduino, jednak ESP32 ze znacznie większą mocą obliczeniową nadaje się do celu pracy z obrazem dużo lepiej.

Jak zacząć?

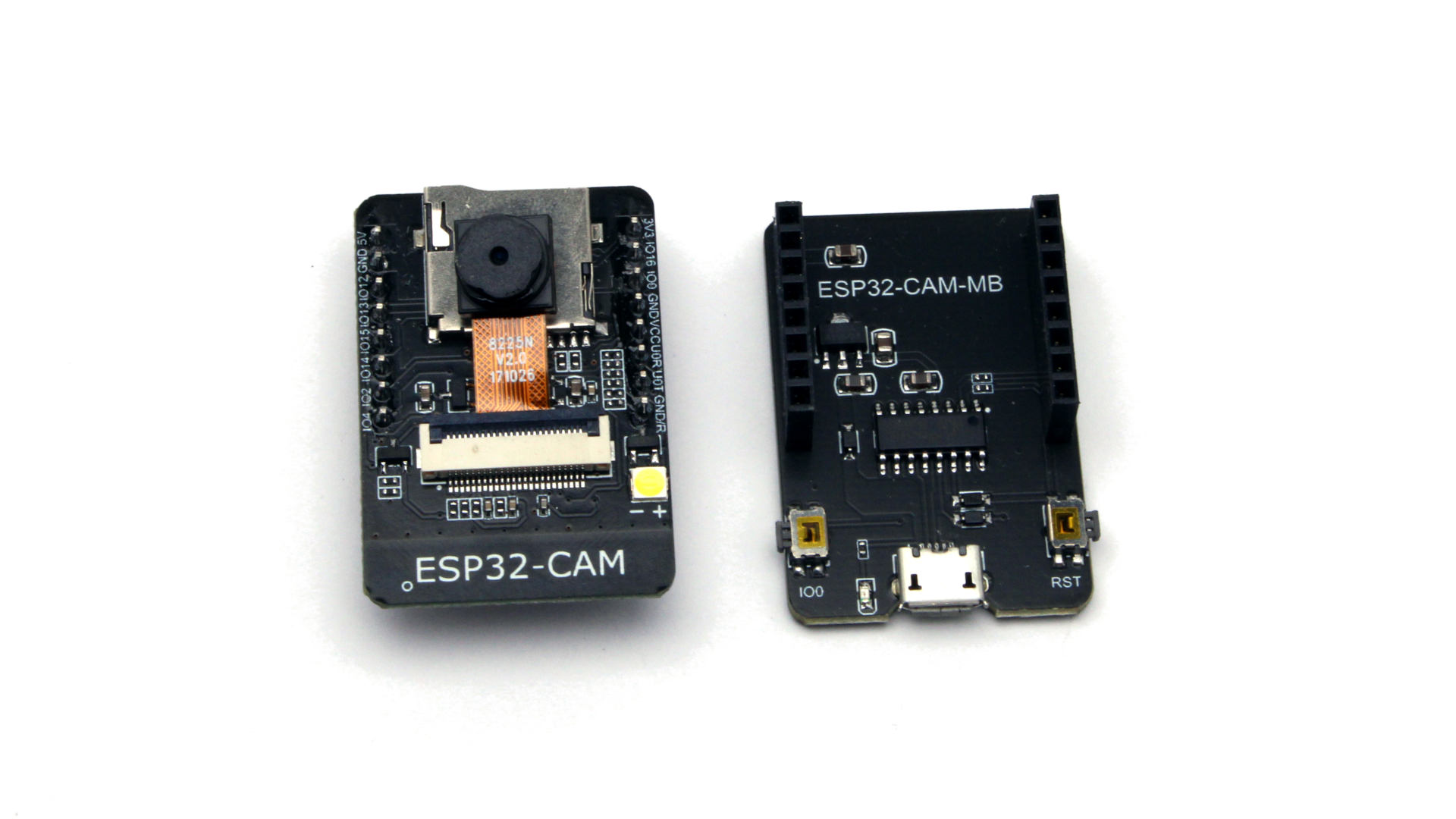

Sprzedajemy (na razie) kompletny zestaw złożony z samego modułu ESP32 z kamerą OV2640 oraz “podstawki” czyli płytki ze złączem microUSB, konwerterem USB/Serial (dobrze znany CH340) oraz stabilizatorem napięcia. Pozwala to bezproblemowo uruchomić swój pierwszy projekt.

Na rynku jest dużo różnych wariantów ESP32-CAM, różniących się nieco parametrami. Nasz moduł jest zgodny z modułem ESP32-CAM produkowanym kiedyś przez AI-Thinker. Wiedząc to możemy łatwo uruchomić testowy szkic. Wystarczy w przykładowym programie (będącym częścią ESP32-Arduino, w Arduino IDE: File/Examples/ESP32/Camera/CameraWebServer) wybrać dyrektywę: #define CAMERA_MODEL_AI_THINKER.

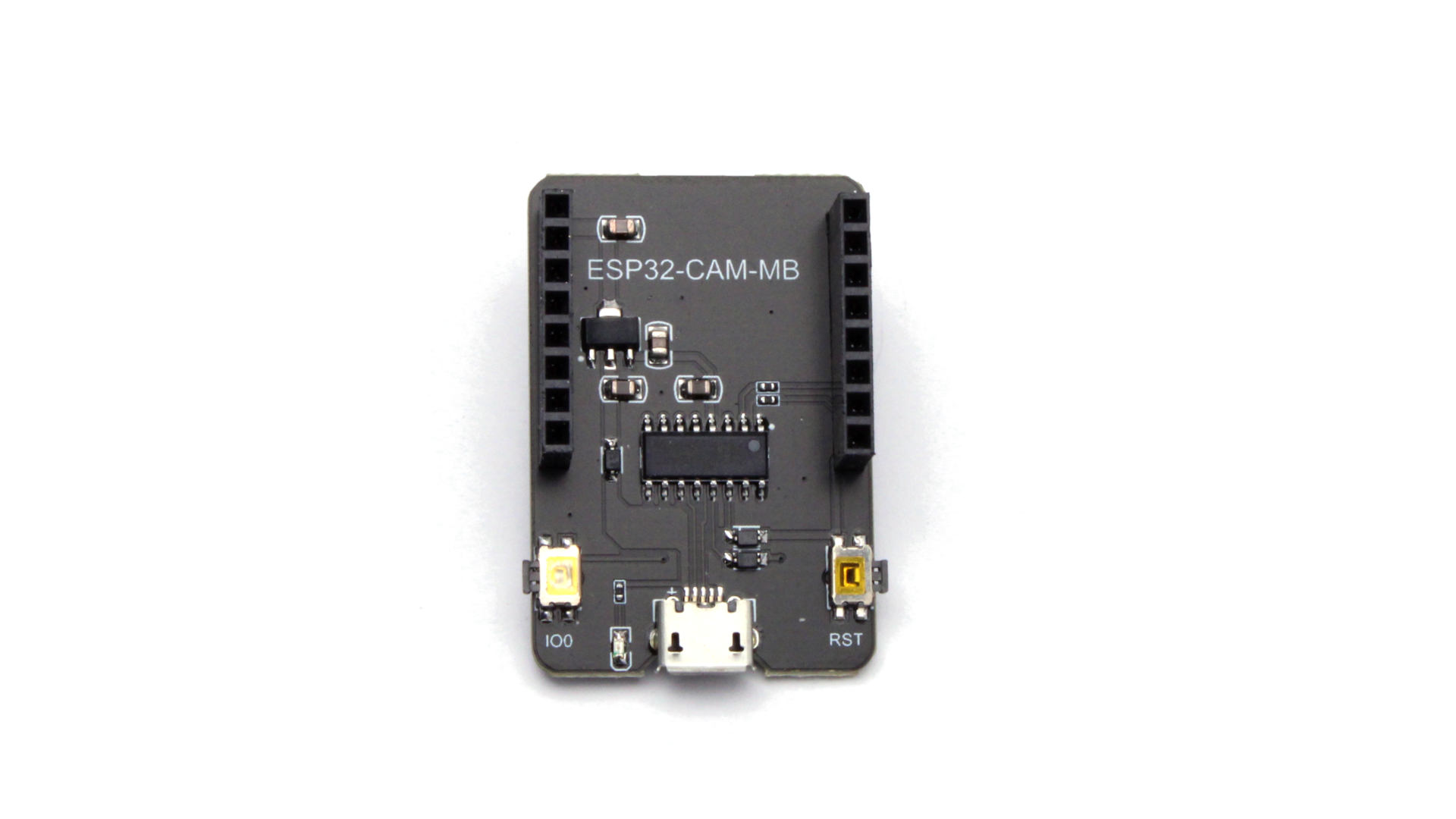

Moduł programatora ma dwa przyciski - RST (Reset) oraz IO0. Ten drugi jest używany by wprowadzić ESP32 w tryb programowania, jednak z naszym modułem nie będziecie musieli go używać. Zastosowane tutaj jest rozwiązanie dobrze znane z innych płytek, czyli sygnał DTS z konwertera jest używany przez Arduino IDE do wysterowania pinu IO0 a RTS z CH340 do wysterowania RST. Dzięki temu płytka programuje się bez manualnej interwencji. Wystarczy kliknąć Upload w IDE.

W zestawie:

• Moduł ESP32-CAM z kamerą OV2640 (2 Mpix)
• Płytka programatora ze złączem micro USB
