Graficzny wyświetlacz LCD 128x64 biało/niebieski

Kod:
LCD-207
Waga: Help
35 g

Wyświetlacz LCD 128x64, graficzny, białe piksele, niebieskie tło

Na magazynie: 9

PLN 39,90
PLN 32,44 bez VAT

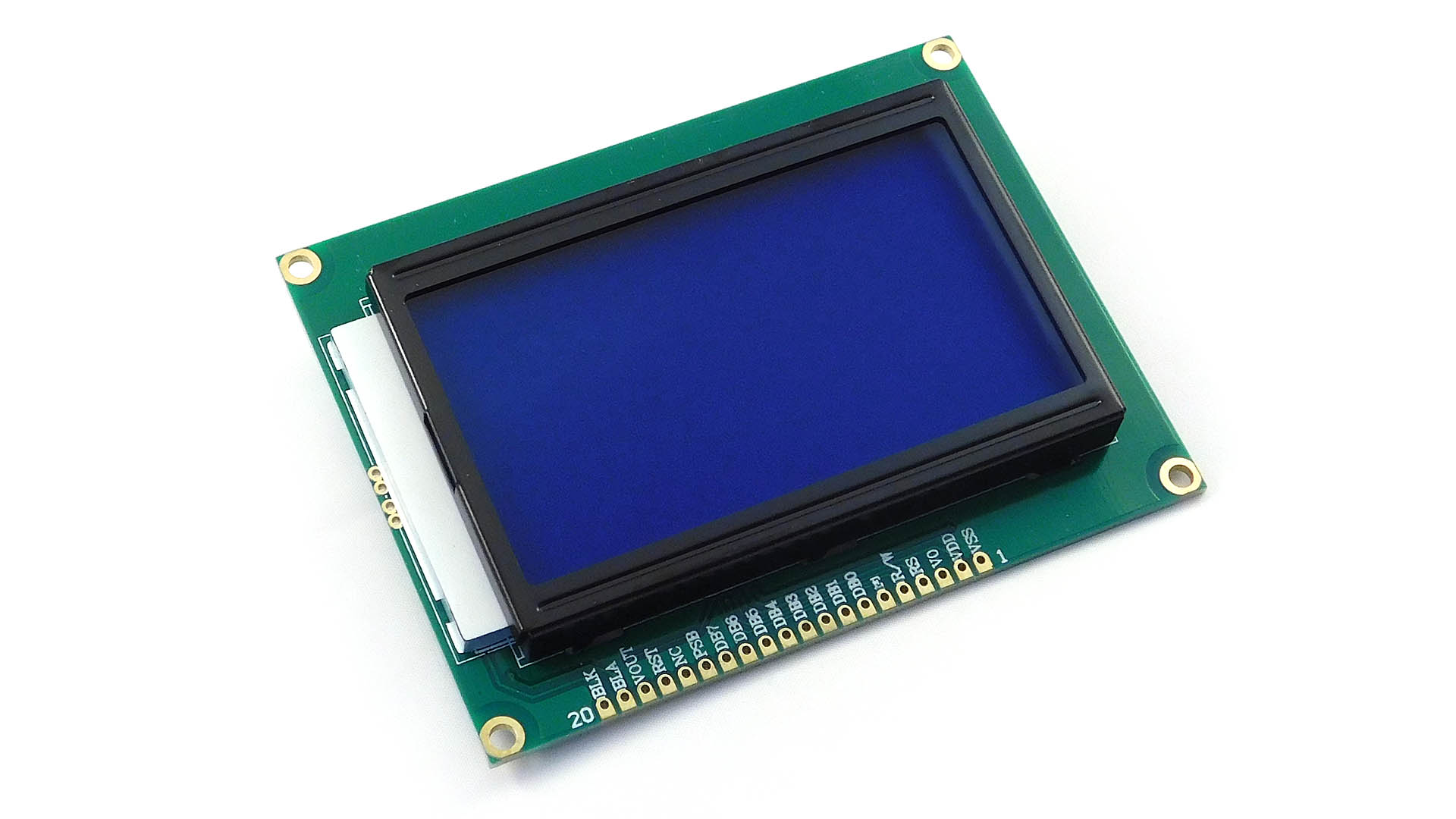

Graficzny wyświetlacz LCD 128x64, biało/niebieski (białe piksele, niebieskie tło).

Specyfikacja:

  • Typ wyświetlacza: graficzny ciekłokrystaliczny
  • Model: 12864ZW
  • Sterownik: ST7920
  • Napięcie zasilania: 5V
  • Interfejs: równoległy lub SPI (wybor pinem PSB)
  • Kolor podświetlenia: niebieski
  • Kolor pikseli: biały
  • Rozdzielczość: 128 x 64
  • Rozmiar modułu: 93 x 70 mm
  • Rozstaw otworów montażowych: 88 x 65 mm
  • Średnica otworów montażowych: 2.5 mm

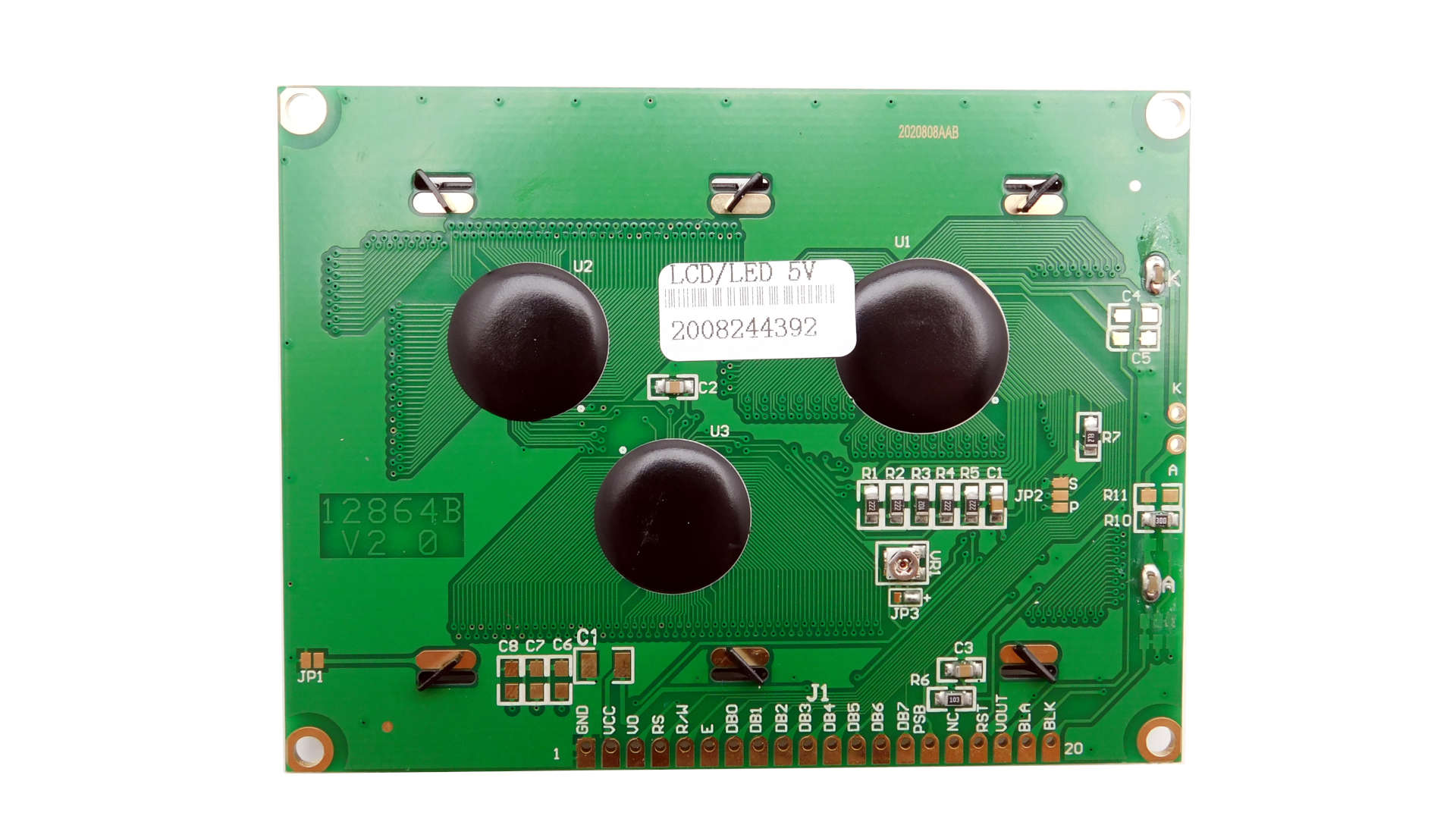

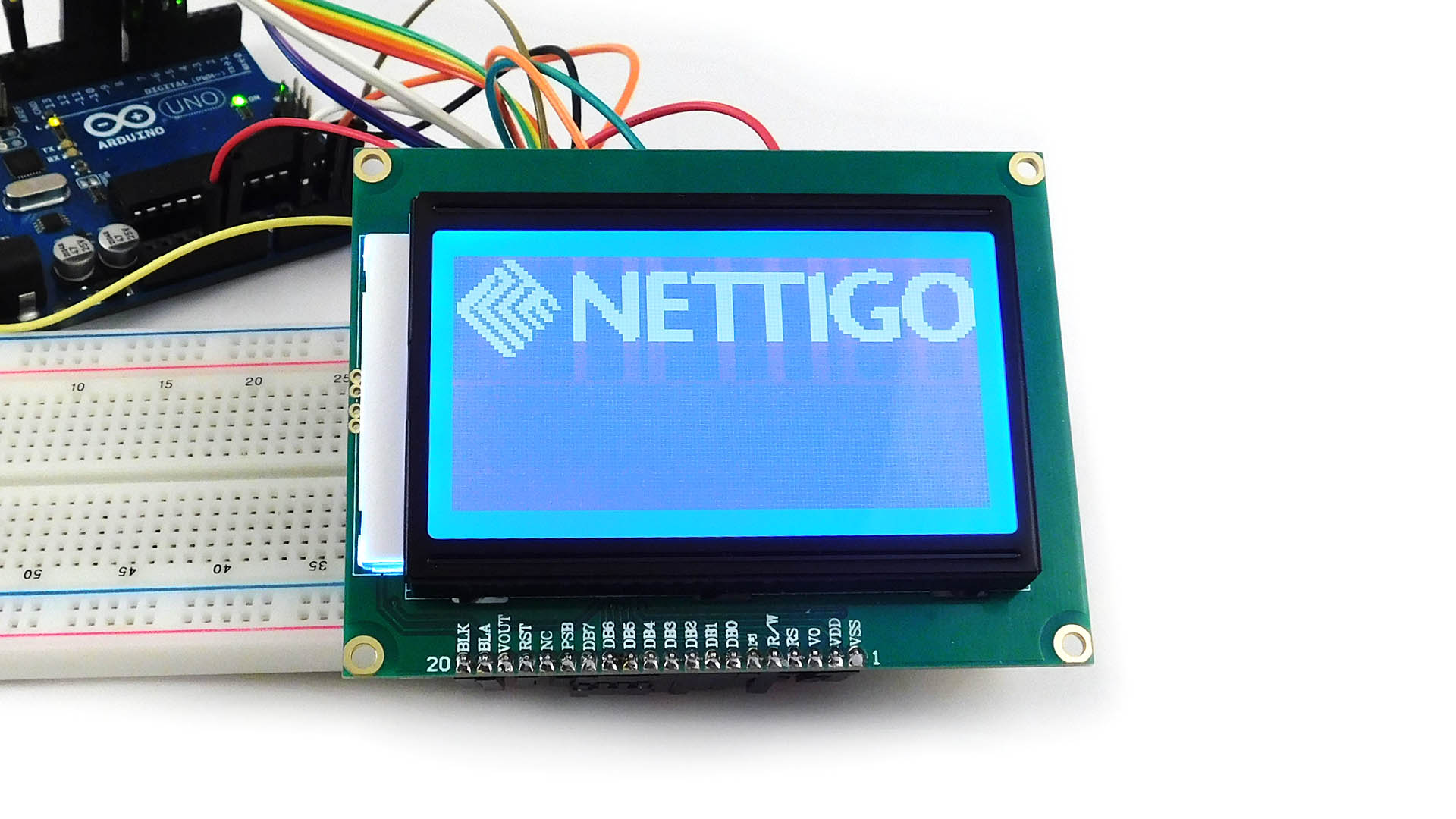

Podłączenie do Arduino:

Wyświetlacz posiada sterownik ST7290. Jest on obsługiwany przez bibliotekę U8g2.

Przykładowe podłączenie wyświetlacza w trybie 8-bitowym dla interfejsu równoległego:

  • Podświetlenie:
    • BLK <-> GND
    • BLA <-> 3.3V
  • Zasilanie:
    • VSS <-> GND
    • VDD <-> 5V
  • Sterownie:
    • DB0-DB3 <-> D8-D11
    • DB4-DB7 <-> D4-D7
    • E <-> A4
    • R/W <-> GND
    • RS <-> A3
    • RST <-> A1
    • PSB <-> 5V

Przy takim podłączeniu konstruktor obiektu z biblioteki U8g2 (do zainstalowania przez Library Manager w Arduino IDE) przyjmuje postać:

  U8G2_ST7920_128X64_1_8080 u8g2(
    U8G2_R0, 8, 9, 10, 11, 4, 5, 6, 7,
    /*enable=*/ 18 /* A4 */, /*cs=*/ U8X8_PIN_NONE,
    /*dc/rs=*/ 17 /* A3 */, /*reset=*/ 15 /* A1 */
    );

Podłączenie za pomocą SPI:

  • Podświetlenie:
    • BLK <-> GND
    • BLA <-> 3.3V
  • Zasilanie:
    • VSS <-> GND
    • VDD <-> 5V
  • Sterownie:
    • PSB <-> GND
    • E <-> D13 (SCK)
    • R/W <-> D11 (MOSI)
    • RS <-> D10 (CS)
    • RST <-> D8

Przy takim podłączeniu konstruktor obiektu z biblioteki U8g2 będzie miał postać:

U8G2_ST7920_128X64_1_HW_SPI u8g2(U8G2_R0, /* CS=*/ 10, /* reset=*/ 8);

Podświetlenie

Podświetlenie jest typu LED, ma oddzielne zasilanie. Przy zasilaniu 3.3V mamy pobór prądu przez podświetlenie na poziomie 12 mA, przy zasilaniu 5V rośnie do 60 mA.
