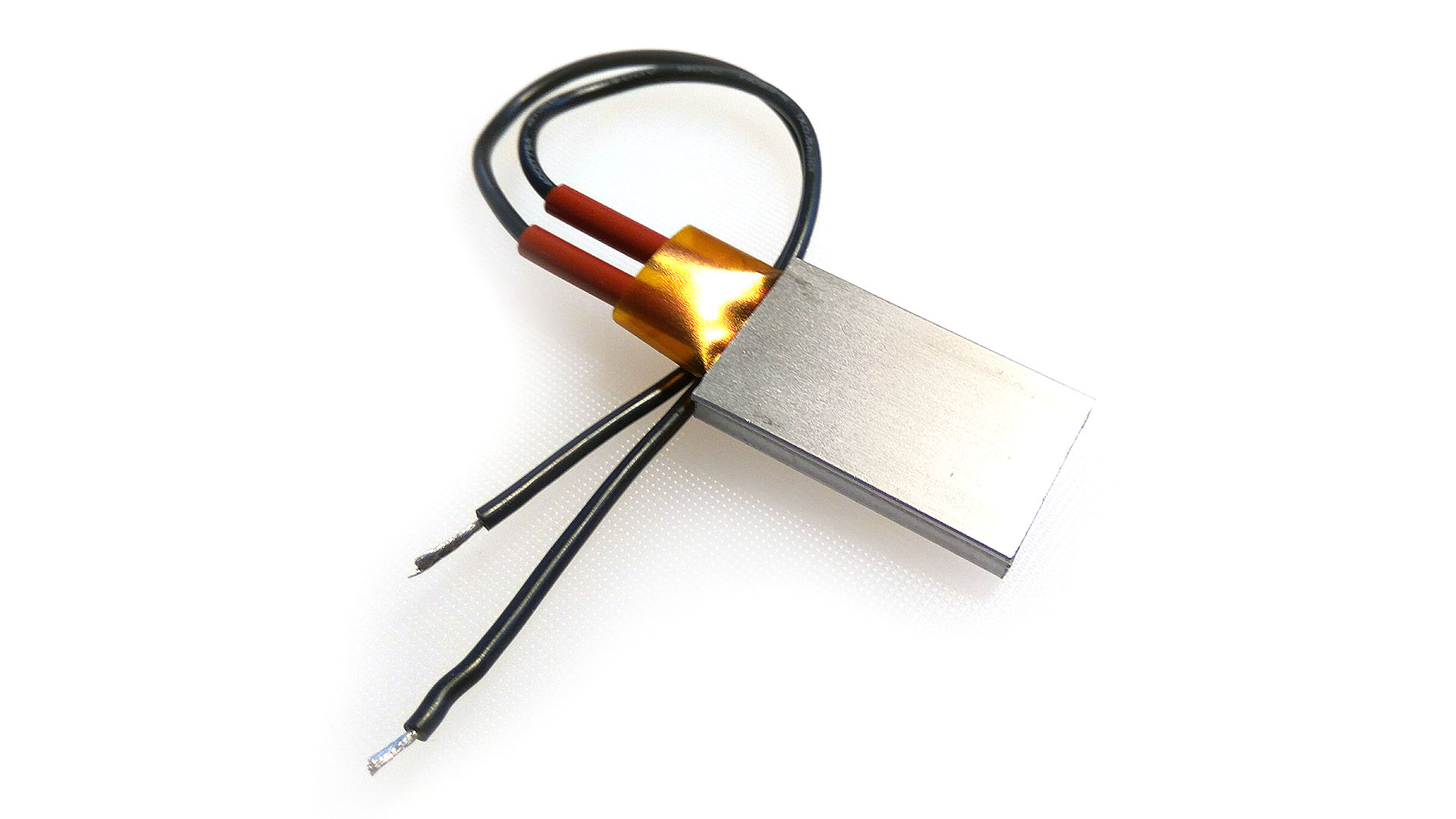

Grzałka PTC 70C 12V

Kod:
PAS-1610
Waga: Help
13 g

Grzałka PTC używana do podgrzewania powietrza przy pomiarze zapylenia powietrza przy dużej wilgotności względnej.

W magazynie Help 361

PLN 19,90
PLN 16,18 bez VAT
Ile sztuk? Rabat Cena za szt
1 19,90
5+ 10,00 % 17,91
10+ 15,00 % 16,91
25+ 20,00 % 15,92
100+ 30,00 % 13,94
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Etykiety: dust

Sama reguluje temperaturę!

W sercu tej grzałki znajduje się ceramiczny element PTC. Grzałka sama reguluje temperaturę za sprawą prostej korelacji - wraz ze wzrostem temperatury, wzrasta też jej rezystancja. Nominalną temperaturą grzałki przy zasilaniu z 12V jest 70C. Wartość ta podana jest dla otoczenia w temperaturze pokojowej. Należy brać na to poprawkę i pamiętać, że w zimniejszym otoczeniu, grzałka może jej nie uzyskać.

Przy zasilaniu grzałki napięciem 5V w temperaturze pokojowej, grzałka osiąga maksymalnie około 50C. Pobór prądu na początku grzania wynosi około 0.5A po nagrzaniu spada do około 0.2-0.25A.

Używamy jej w Nettigo Air Monitor i Luftdaten.info

Laserowe czujniki poziomu pyłu takie jak SDS011 czy PMS5003 przy wilgotności względnej powietrza powyżej 70% zawyżają pomiary. Dzieje się tak dlatego, że w powietrzu jest masa mikroskopijnych kropelek wody. Na tych kropelkach światło lasera rozprasza się identycznie jak na pyle. Ponadto w warunkach wysokiej wilgotności dochodzi do kondensacji pary wodnej na powierzchni cząstek pyłu. W ten sposób sztucznie zwiększa się ich wielkość, przez co trudniej poprawnie oszacować ich masę. Rozwiązaniem jest podgrzanie powietrza, które ma trafić do sensora. Ta prosta czynność znacząco zmniejsza wilgotność względną i poprawia wiarygodność odczytów.

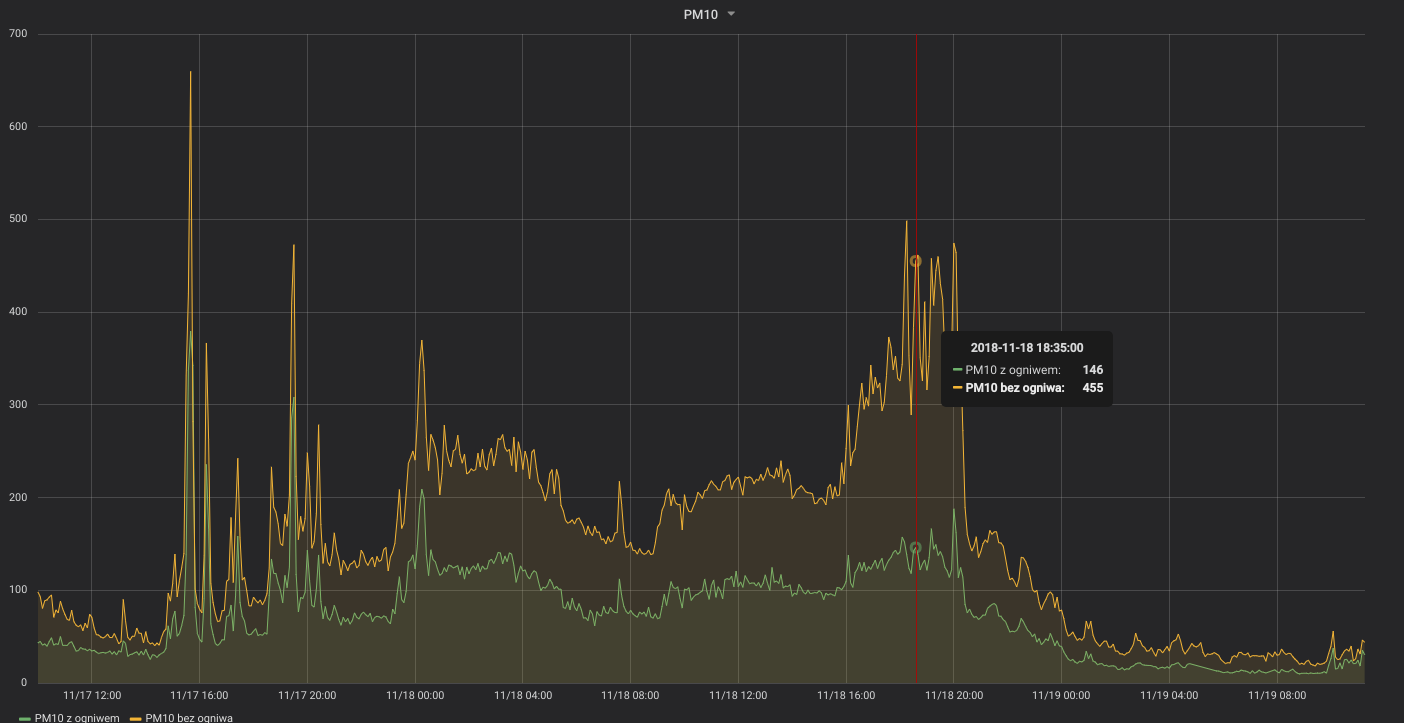

Powyżej jest przykład jak to w praktyce działa z SDS011. Powyższy wykres przedstawia dane z dwóch czujników obok siebie, jeden ma grzałkę i wilgotność mierzonego powietrza utrzymuje się w okolicach 50%, drugi mierzy bezpośrednio powietrze atmosferyczne. Różnica jest widoczna na pierwszy rzut oka.

Specyfikacja:

  • Typ: Grzałka PTC
  • Korpus wykonany z aluminium
  • Wymiary korpusu: 31 x 21 x 5 mm
  • Temperatura nominalna: 70C
  • Napięcie pracy: 12V
  • Przewody: Silikonowe 0.5mm2
  • Długość przewodów: ~18cm
