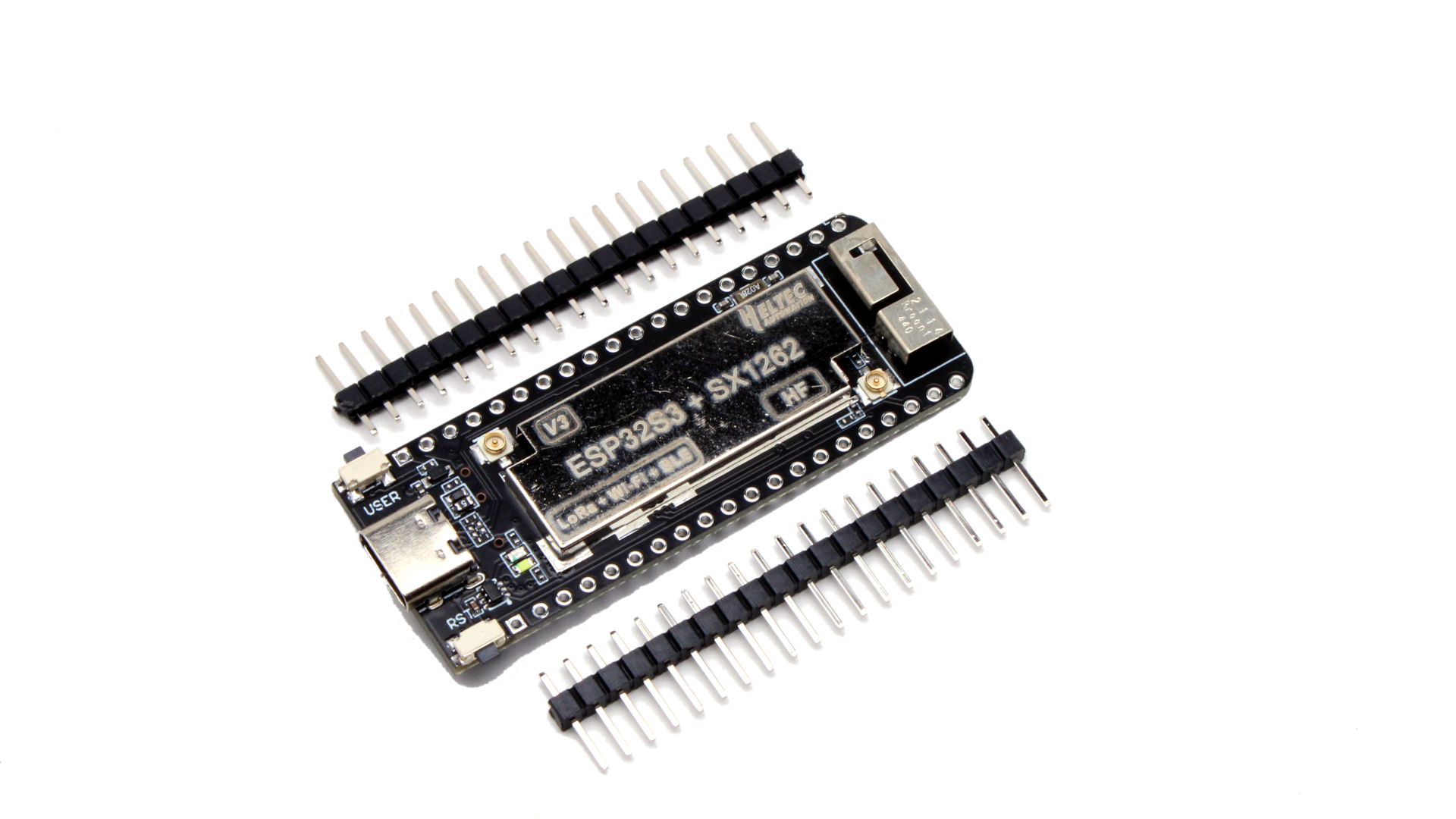

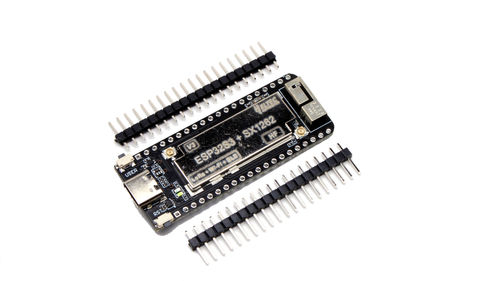

Heltec Wireless Stick Lite v3 - ESP32 + LoRa 868 MHz, kompaktowe rozmiary

Kod:
MOD-2215
Waga: Help
23 g
Dostawca:

Niewielka płytka, dużo możliwości. ESP32-PICO - czyli wbudowane WiFi oraz BLE. Do tego radio LoRa SX1262. Złącze do baterii LiPo.

W magazynie Help 35

PLN 129,00
PLN 104,88 bez VAT
Ile sztuk? Rabat Cena za szt
1 129,00
5+ 5,00 % 122,56
10+ 8,00 % 118,68
25+ 11,00 % 114,81
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Etykiety: LoRa, LoRaWAN, ESP32, USB C

W kilku projektach używaliśmy sami modułu Helteca WiFI LoRa 32 v2. Świetne rozwiązanie, dobrze znane ESP32 na pokładzie (czyli WiFi i BLE też) oraz popularny układ radiowy SX1276 - LoRa! Do tego ekran OLED, całość bardzo przydatna.

Ale ekran nie zawsze jest potrzebny a jego obsługa zawsze ze zużyciem energii jest związana. Więc jeśli potrzebujesz czegoś o takich parametrach ale bardziej przyjaznym rozwiązaniom low-power - Wireless Stick Lite jest dla Ciebie!

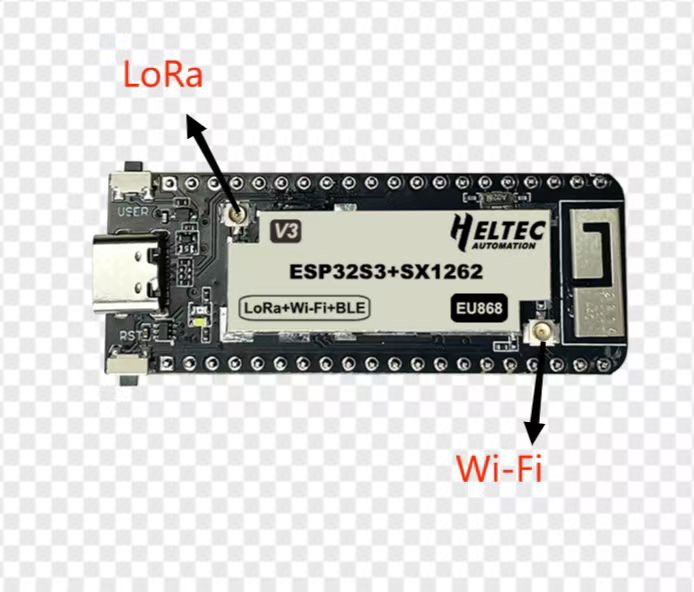

Wersja v2 cieszyła się sporą popularnością. Nie miała ekranu OLED, na pokładzie radio w wersji 868 MHz i ESP32. Złącze SH1.25-2 do podłączenia baterii LiPo (również układ kontroli ładowania jest na płytce). Metalowa antena do WiFi/Bluetooth oraz złącze IPEX (U.FL) do anteny LoRa (mała antena sprężynkowa w zestawie).

Heltec zdecydował się na wypuszczenie poprawionej wersji. No i tak przed wami Wireless Stick Lite v3! Najistotniejsze różnice w stosunku do v2 - zobacz tabelkę:

  v2 v3
Procesor ESP32-D0 ESP32-S3
Radio SX1276 SX1262
Złącze USB microUSB USB C
Oscylator Std Wysokiej precyzji
Prąd w deep sleep 30 µA < 10 µA

LoRa to jedno, układ pracuje oczywiście z ESP32+LoRaWAN Helteca. Nie jest to jednak konieczność, można korzystać z bibliotek OpenSource.

Jeśli spodoba ci się ten moduł i przetestujesz swój pomysł na urządzenie, to może cię zainteresować informacja, że zintegrowany moduł ESP32 + SX1262 będący sercem tego produktu jest dostępny jako oddzielny moduł w formie SMD: Heltec Wirelss Shell.

Specyfikacja:

  • Wymiary PCB 58 x 22.5 mm
  • Wymiar z wystającymi elementami (przyciski, złącza): 59.3 x 24.8 x 8 mm
  • Zasilanie (USB lub pin 5V): 4.7V - 6V
  • Procesor ESP32-S3 (4 MB flash)
  • Radio SX1262 (868 MHz)
  • Złącze SH1.25 do podłączenia baterii LiPo (ten kabel pasuje). Układ kontroli ładowania na płytce.
  • złącze USB C
  • prąd w trybie pełnego uśpienia (deep sleep): poniżej 10 µA

Linki:

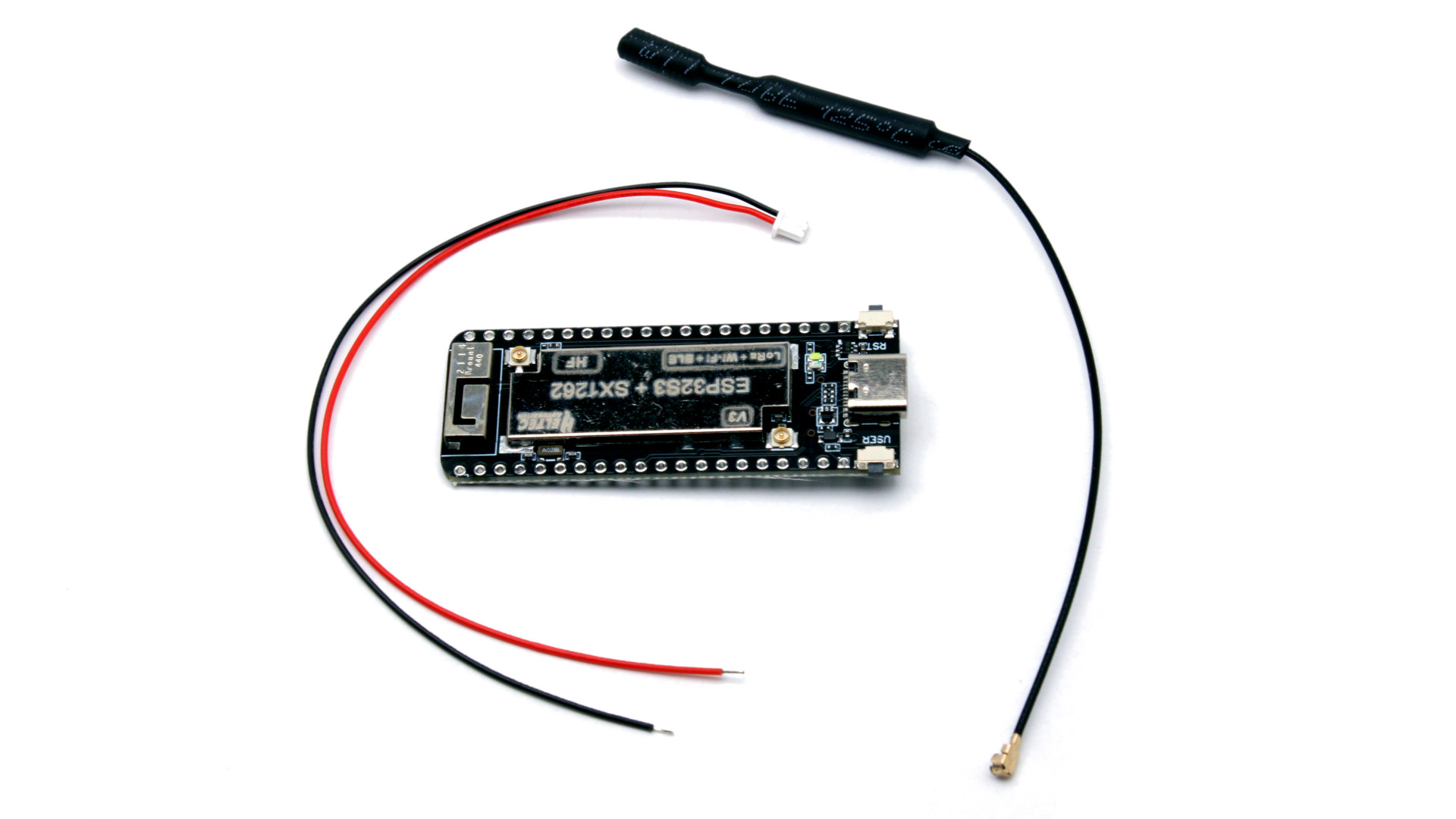

W zestawie:

  • płytka Wireless Stick Lite
  • antena 868Mhz
  • goldpiny
  • kabel do złącza JST (bateria)
