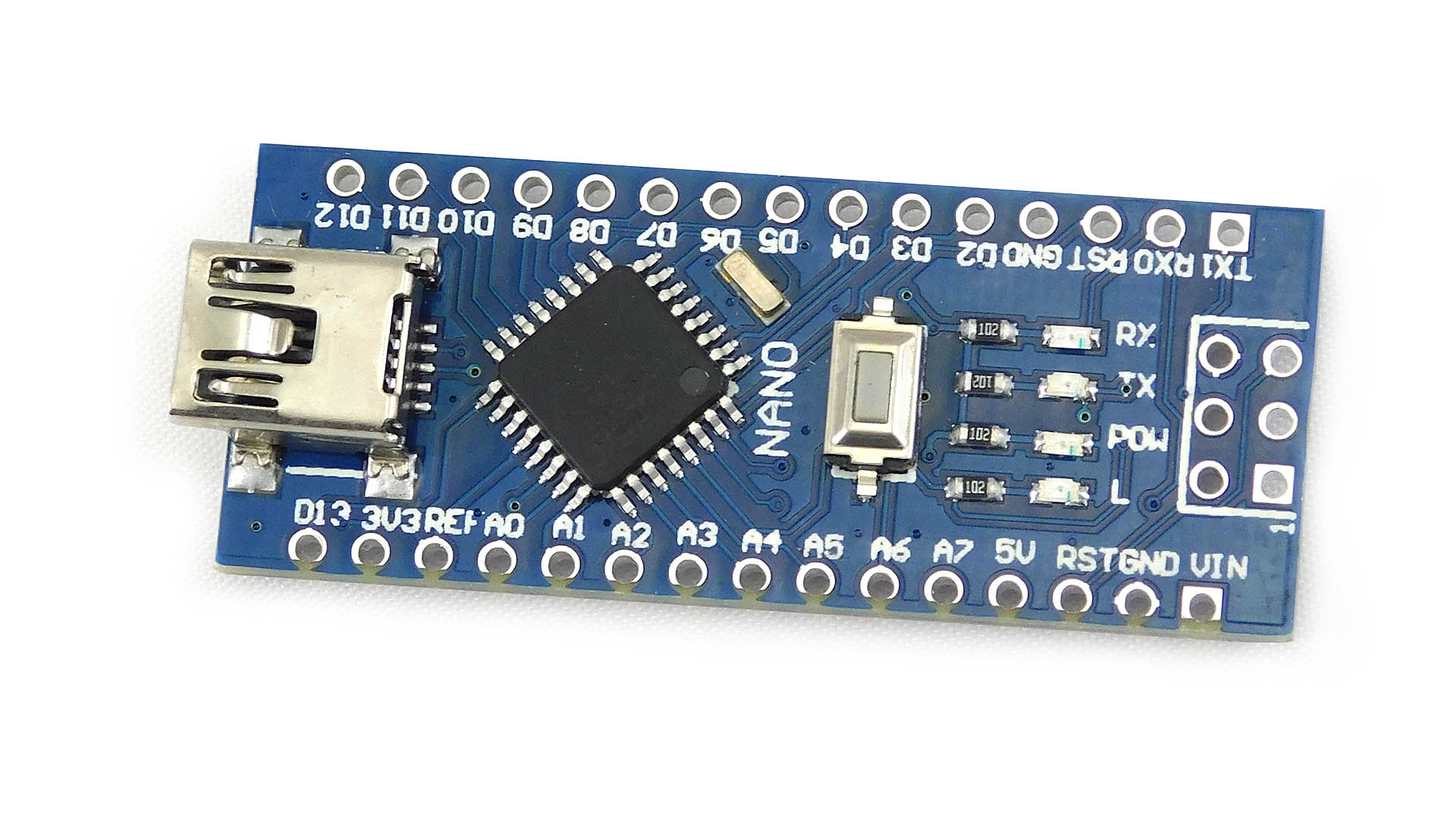

Klon Arduino Nano V3 ATMega328P + CH340

Kod:
ARD-1163
Waga: Help
8 g
Dostawca:

Klonano - wysokiej jakości klon Arduino Nano V3, sprawdzony, przetestowany i gotowy do działania!

Na magazynie: 34

PLN 15,90
PLN 12,93 bez VAT

Etykiety: arduino, klon, nano

UWAGA! Sprzedawana płytka jest klonem

Jak już wspominaliśmy przy okazji KlonUNO - piekło zamarzło, apokalipsa została odwołana, a my wprowadziliśmy do sprzedaży w Nettigo klony płytek z rodziny Arduino. Długo zwlekaliśmy z tą decyzją. Postanowiliśmy jednak, że będziemy sprzedawać klony, ale sprawdzone, przetestowane, poddane bardzo ostrej selekcji. Wszystko to po to aby w wasze ręce trafił produkt najwyższej jakości, z którym w przyszłości nie będzie problemów.

Klon Nano, Klonano, o mamo!

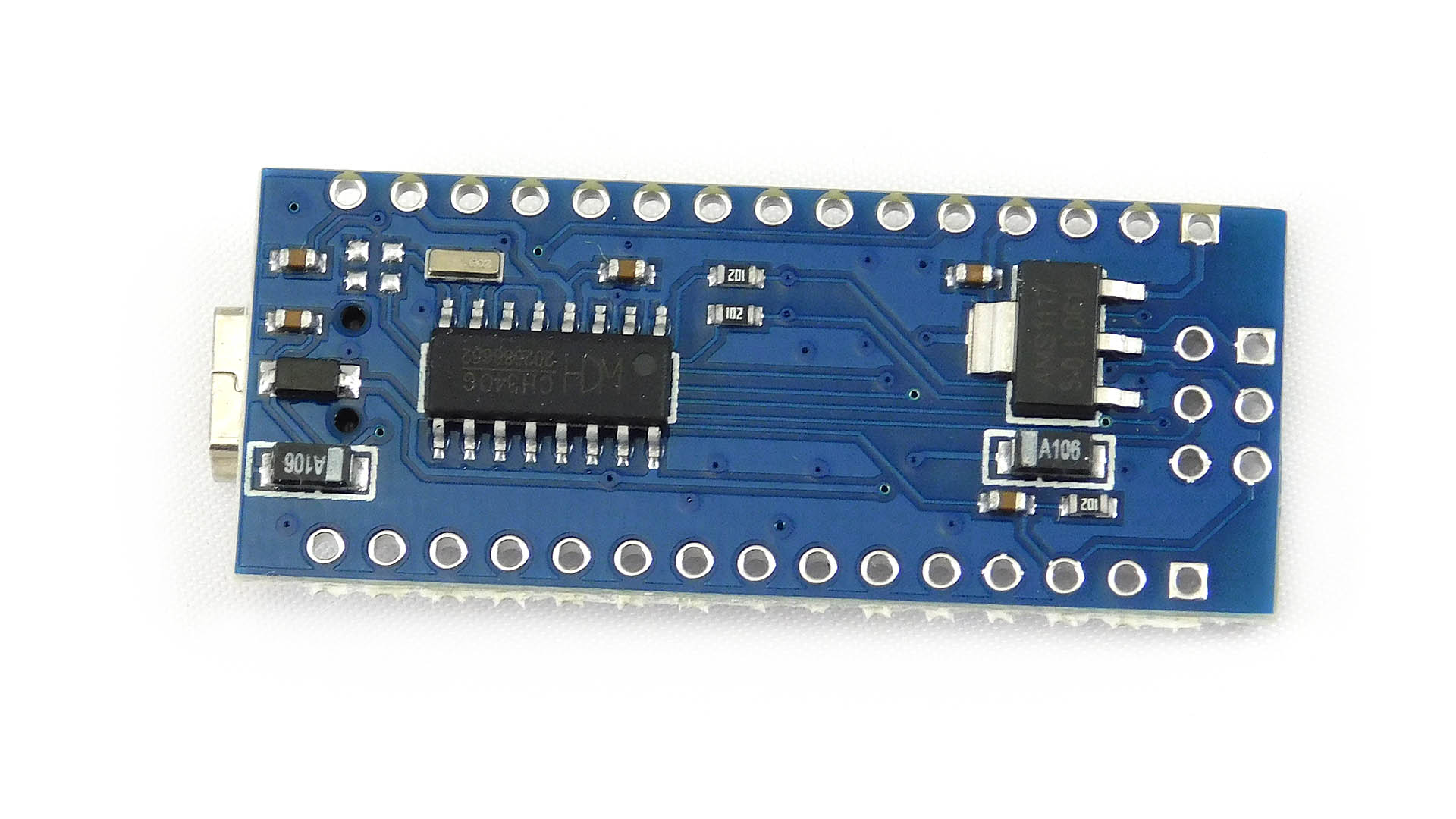

Sprzedawana płytka technicznie jest to klonem - oczywiście ze względów prawnych pozbawionym loga Arduino - bo sprzedaż klonów z logiem jest złamaniem praw autorskich. Nasze Klonano jest zbudowane nieco inaczej niż oryginalne Nano V3 od Gravitechu. Drogi konwerter FTDI został zastąpiony tańszym chińskim odpowiednikiem - układem CH340. Na takie przeróbki zezwala licencja Open Source na której wydane zostało Arduino Nano. Na marginesie dodamy, że wariacji na temat Arduino Nano było już wiele, choćby Bluno Nano od DFRobot gdzie dodano moduł bluetooth.

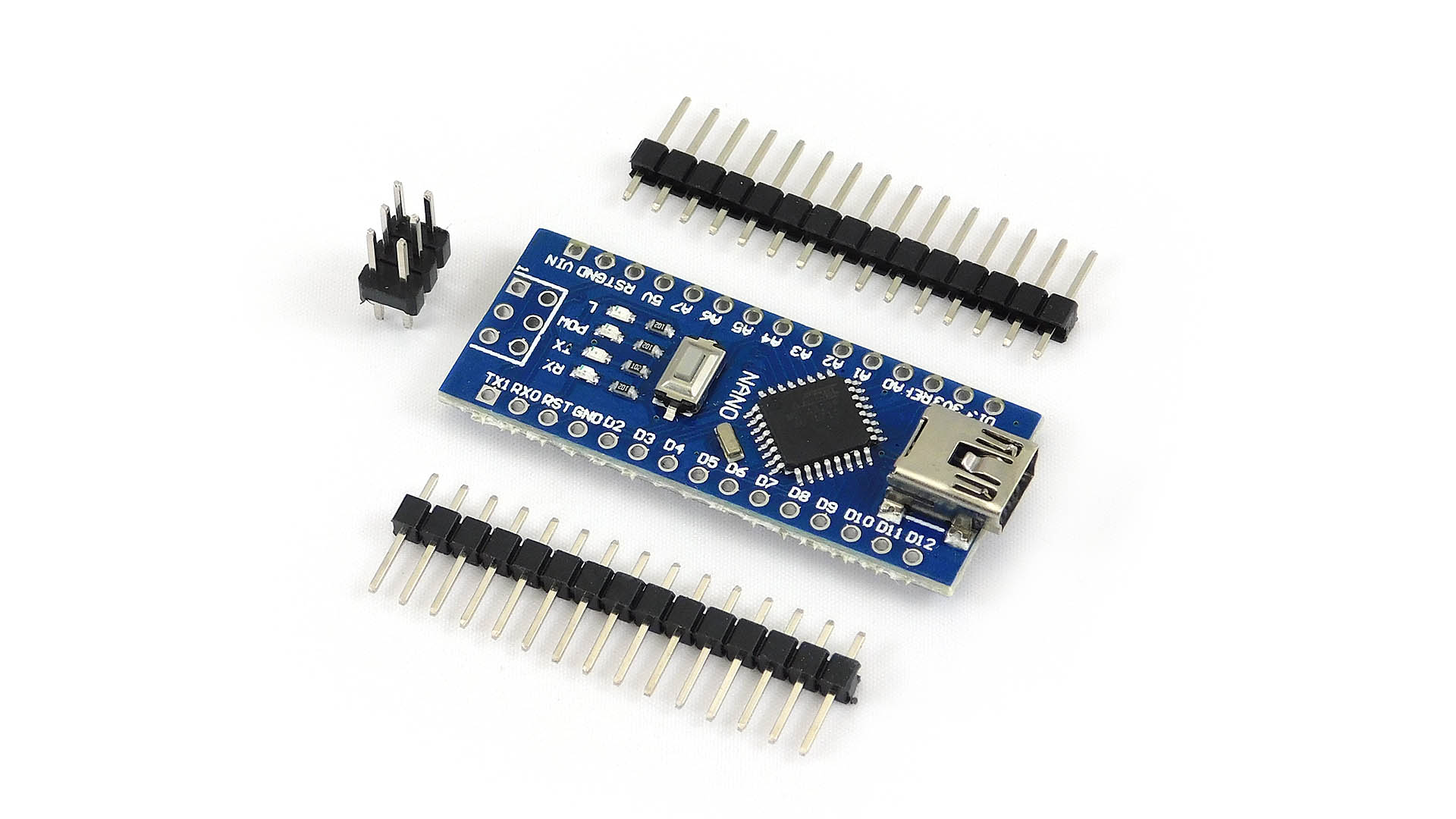

Wracając do tematu - funkcjonalnie otrzymujemy dokładnie to samo, za to cena jest nieporównywalnie niższa. Zdecydowaliśmy się do sprzedaży wprowadzić wersję bez wlutowanych golpinów. Jest tak z uwagi na 2 rzeczy. Pierwsza, nasi dostawcy notorycznie przysyłali nam płytki z krzywo wlutowanymi złączami. A takie płytki nie przechodzą naszej kontroli jakości. Oczywiście działają one bez zarzutu, ale wygląda okropnie. Można było rozwiązać ten problem i zamówić droższe płytki, ale cena nie byłaby już tak atrakcyjna. A jak dobrze wiecie, kryterium ceny w tym segmencie rynku jest decydujące. Drugi powód jest natury funkcjonalnej. Nano jako jedna z najmniejszych płytek z rodziny Arduino bardzo często jest montowana tam gdzie brakuje miejsca. W takiej sytuacji kable lutowane są bezpośrednio do płytki. Zatem płytka z nie wlutowanymi złączami wydaje nam się praktyczniejsza.

Klonano od Nettigo jest:

  • Bardzo dobrej jakości
  • Sprawdzone i przetestowane w Nettigo
  • Bazuje na oryginalnym ATMega328P
  • Zamiast konwertera FTDI ma CH340
  • Bez loga Arduino - nie łamie praw autorskich
  • Sprzedawana bez kabla USB - można go kupić oddzielnie

Programowanie:

W płytkach domyślnie jest wgrywana najnowsza wersja bootloadera Optiboot ze stycznia 2018. Bootloader w tej wersji zajmuje mniej pamięci w porównaniu do wersji poprzednich. Gdyby więc odpowiednio ustawić fusebity możemy potencjalnie otrzymać więcej miejsca na nasz program. Potencjalnie - bo póki co definicje płytek pozostały bez zmian.

Nowy bootloader do prawidłowego działania wymaga CORE Arduino AVR Boards w wersji przynajmniej 1.6.21. Wersję CORE możesz sprawdzić w menedżerze płytek (Narzędzia -> Płytka -> Menedżer płytek). W przypadku posiadania wersji wcześniejszej należy ją zaktualizować. Jest to proces automatyczny, który uruchamiasz przyciskiem Aktualizuj.

Pamiętaj aby podczas programowania jako procesor wybrać ATmega328P. Płytki ze starszym bootloaderem programujemy wybierając opcję "ATmega328P (Old Bootloader)".

Najważniejszą zmianą i jednocześnie zaletą jest wyższa prędkość transmisji - nowy bootloader pracuje na 115200, w odróżnieniu od starego, który wyciągał jedynie 57600. Dla Ciebie będzie to znaczyło krótsze czekanie na wgranie się szkicu. Przy małych różnica nie jest odczuwalna, ale przy już 16 kB kodu - poczujesz różnicę!

Specyfikacja:

  • Mikrokontroler: Atmel ATMega328P
  • Napięcie zasilania: 5 - 12 V (regulator napięcia AMS1117)
  • Logika: 5V
  • Maksymalna częstotliwość pracy: 16 MHz
  • Pamięć SRAM: 2 KB
  • Pamięć Flash: 32 KB (z czego 2 KB zajmuje bootloader)
  • Pamięć EEPROM: 1 KM
  • Porty GPIO: 14
  • Wyjścia PWM: 6
  • Wejścia analogowe ADC: 8
  • Obsługa interjsów: UART, SPI, I2C
  • Złącze: miniUSB typ B:
  • Wymiary płytki: 43 x 18 mm

Jak testujemy?

  • Rozpakowujemy płytkę, sprawdzamy czy nie ma uszkodzeń fizycznych
  • Wgrywamy najnowszy bootloader
  • Wgrywamy szkic diagnostyczny
  • Jeżeli wszystko jest w porządku i płytka pozytywnie przejdzie procedurę testową może ruszać w świat
