Konwerter I2C dla wyświetlaczy LCD HD44780

Konwerter I2C dla wyświetlaczy ze sterownikiem HD44780. W znaczący sposób ułatwia podłączenie ich do Arduino cze Raspberry Pi przez użycie tylko dwóch pinów i zasilania. Zamiast podłączyć do Arduino czy Raspberry z użyciem 6 pinów sterujących w wersji minimalnej (4 bity danych oraz RS i Enable) podłącz używając tylko SDA i SCL (interfejs I2C).

Biblioteka, z której można skorzystać przy podłączeniu do Arduino dostępna jest w serwisie GitHub. Drugą opcją jest skorzystanie z dostępnej w instalacji automatycznej biblioteki LiquidCrystal_PCF8574 - wybierz menu Sketch/Include Library/Manage Libraries a następnie w pole wyszukiwania wpisz nazwę biblioteki).

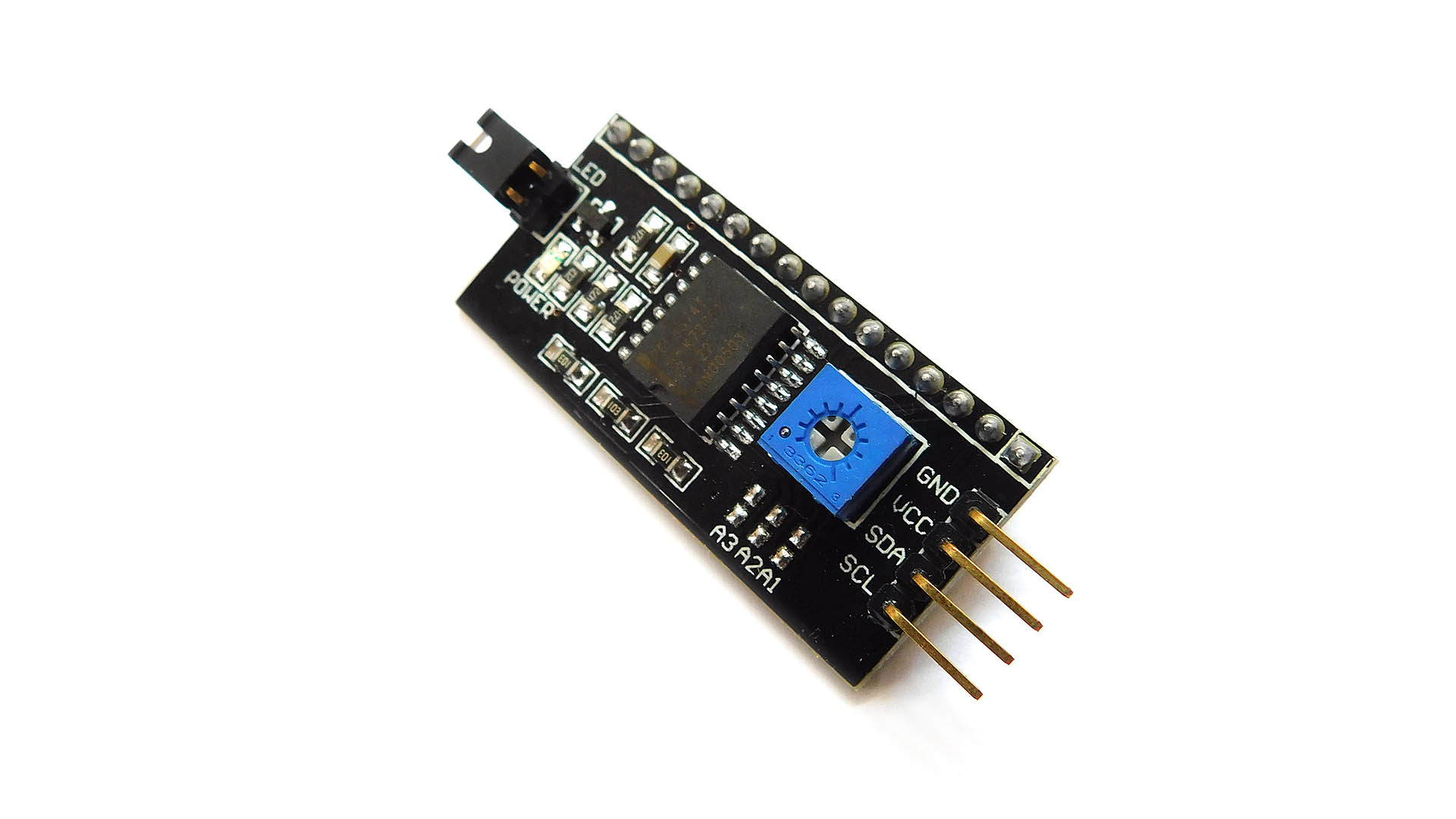

Na płytce znajduje się zworka LED, służąca do włączania lub wyłączania podświetlenia wyświetlacza, potencjometr do regulacji kontrastu, oraz zworki A1, A2 i A3 służące do zmiany adresu magistrali.

Specyfikacja:

• Konwerter oparty na układzie PCF8574 (dokumentacja) lub PCF8574A (różnią się adresem, pod jakim będą się zgłaszać)
• Zasilanie: 5V
• Domyślny adres magistrali I2C: 0x27 (wersja z PCF874) lub 0x3F (wersja z PCF8574A)
• Wbudowane rezystory podciągające dla magistrali I2C
• Wymiary: 42 x 20mm

Przykłady

Przeczytaj na blogu Starter Kit jak podłączyć do Arduino wyświetlacz z tym konwerterem.
