Konwerter USB/Serial z FTDI232RL

Kod:
mmusb232rl
Waga: Help
9 g

Prosty do użycia na płytkach stykowych konwerter USB/Serial

Produkt wycofany ze sprzedaży

Etykiety: serial, konwerter, UART, FTDI

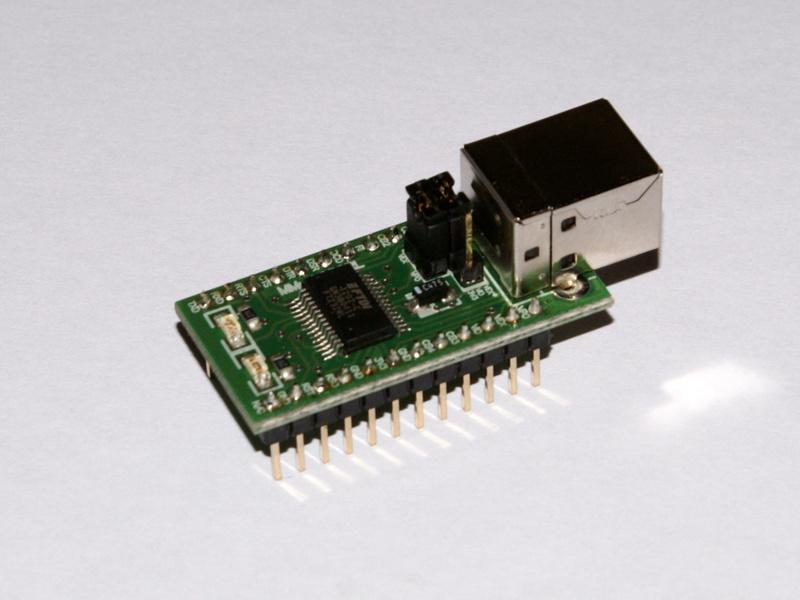

Konwerter USB/Serial oparty o układ FTDI FT232RL z pełnymi wyprowadzaniami na goldpiny 2 rastrze 2.54. Dzięki pełnemu wyprowadzeniu pinów FT2322RL moduł ten to coś więcej niż tylko konwerter USB/Serial:

  • Transmisja danych poprzez USB od 300 bod do 3Mbod (RS422, RS485, poziom TTL) oraz do 1 Mbod (RS232)
  • Obsługa sygnałów Modemowych i Handshaking (sprzętowy jak i XOn/XOff)
  • Transmisja szeregowa UART: bity danych (7 lub 8), bity stopu (1 lub 2), kontrola parzystości (brak, parzystość, nieparzystość, znak, spacja)
  • Bufory: Nadawczy (256 B) i odbiorczy (128 B)
  • Kontrola autotransmisji bufora dla RS485
  • Wsparcie dla zawieszenia/wznowienia pracy
  • 5 konfigurowalnych linii CBUS I/O
  • Ustawiany timeout dla bufora Rx
  • Przygotowane sterowniki FTDI na stronie producenta układu
  • Wbudowany generator sygnału zegarowego (6, 12, 24 i 48MHz)
  • Wbudowana 1024bit pamięć EEPROM
  • Obsługa trybu pracy Bit-Bang
  • Zintegrowany regulator LDO 3.3V dla I/O USB
  • Zasilanie od 3.3V do 5.25V
  • Każdy układ posiada unikalny numer identyfikacyjny FTDIChip-IDTM
  • Kompatybilny z UHCI/OHCI/EHCI kontrolerem hosta
  • Kompatybilny z USB 2.0 Full Speed
  • Złącze USB w standardzie B (tzw drukarkowe)
