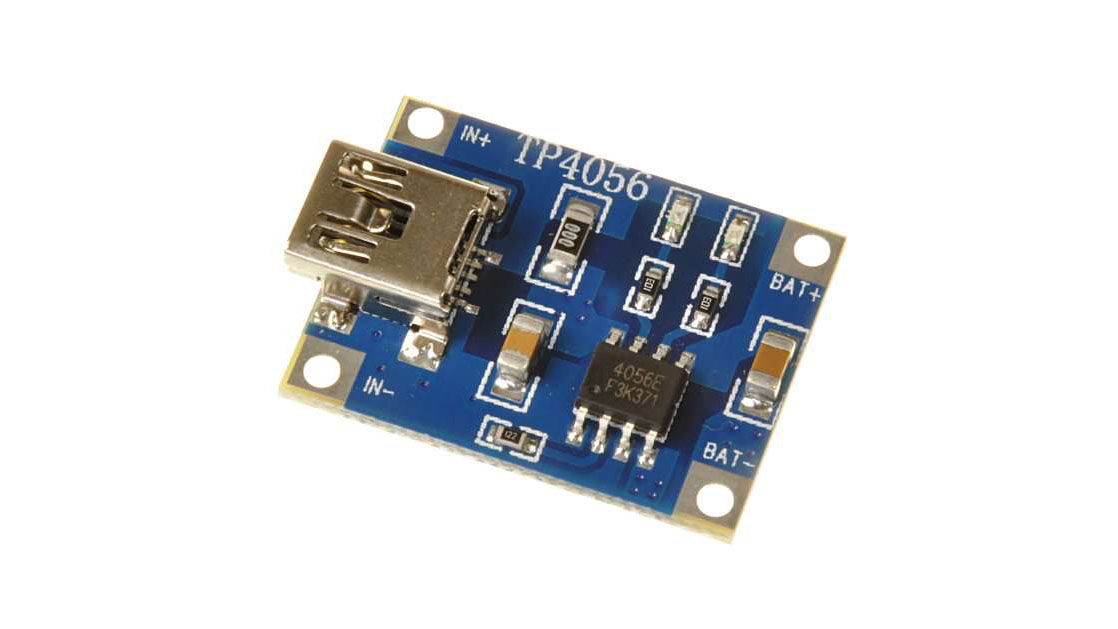

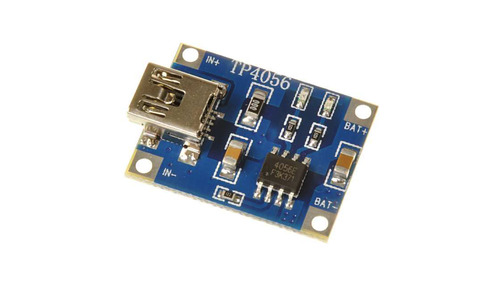

Ładowarka Li-Ion / Li-Po TP4056 1S 3,7V miniUSB

Prosta ładowarka akumulatorów litowo-jonowych i litowo-polimerowych o napięciu znamionowym 3.7V. Moduł oparty jest o popularny układ TP4056. Akumulatory mogą być ładowane maksymalnym prądem ładowania wynoszącym 1A. Wartość prądu ładowania można ustawić zmieniając wartość rezystora. Proces ładowania i naładowania sygnalizowany jest diodą led (czerwona - ładowanie, niebieski - naładowane).

Specyfikacja:

• Moduł opary o układ TP4056
• Zasilanie 4,5-5,5V
• Wbudowane złącze miniUSB
• Maksymalny prąd ładowania: 1A
• Napięcie naładowania: 4,2V +/- 1,5%
• Sygnalizacja ładowania: czerwona dioda LED
• Sygnalizacja naładowania: niebieska dioda LED
• Wymiary: 19 x 25 x 5 mm
• Możliwość zmiany prądu ładowania przez zmianę rezystora 122 1,2k

Ustawianie prądu ładowania akumulatora

Aby zmienić domyślny prąd ładowania z 1A na wartość niższą, należy zmienić rezystor oznaczony jako 122 (1,2k). Wartości referencyjne rezystora dla innych prądów ładowania podane są w pliku datasheet układu TP4056

Podłączenie

Moduł może być zasilany na dwa sposoby:

• Przez złącze miniUSB
• Przez podłączenie zasilania do złącz IN+ / IN-

Akumulator należy podłączyć pod złącza BAT+ / BAT-. Podłączając zwróć uwagę na prawidłową polaryzację.
