Płytka LilyPad z osprzętem

LilyPad ProtoSnap Plus to elektroniczna płytka prototypowa, której można użyć do nauki budowania obwodów elektronicznych i programowania. Następnie można oddzielić wszystkie komponenty i przenieść je na tkaninę. Tworząc w ten sposób interaktywny projekt do noszenia. Programowanie ProtoSnap Plus jest łatwe dzięki darmowemu oprogramowaniu Arduino. Sercem płytki prototypowej jest układ ATmega32U4. Po zainstalowaniu oprogramowania Arduino, możesz napisać i wgrać do płytki własny program.

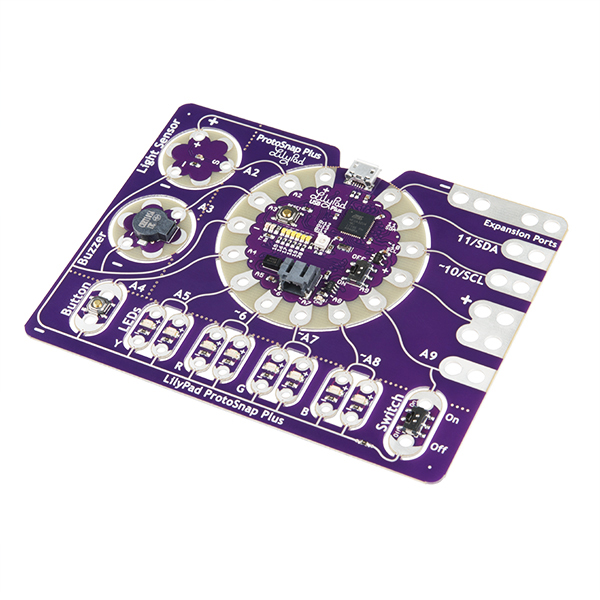

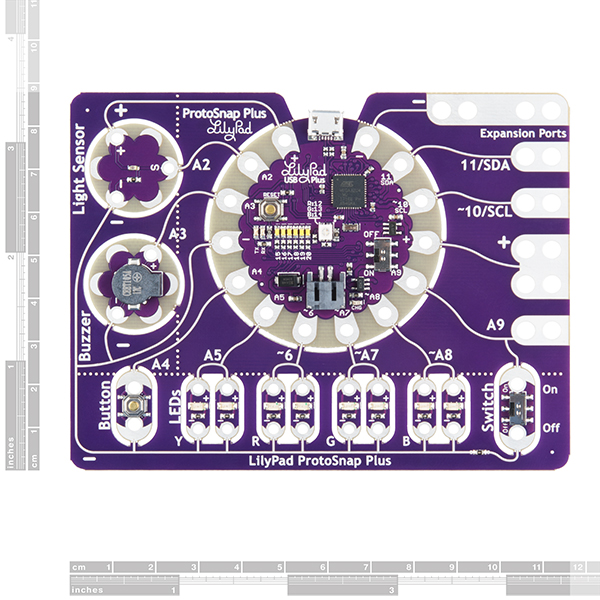

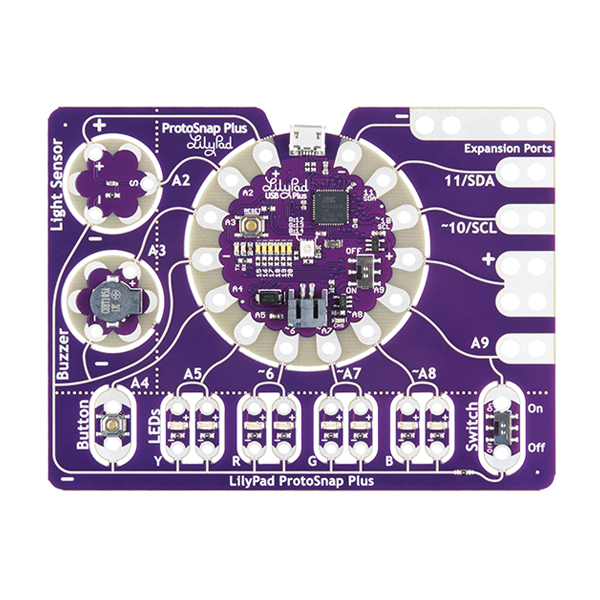

Po środku płytki LilyPad ProtoSnap Plus znajduje się płytka rozwojowa z LilyPad USB Plus. Jest ona wstępnie podłączona do reszty komponentów: czujnika światła, brzęczyka (buzzer), przycisku, włącznika i kolorowych diod LED. Ponieważ te wszystkie elementy są połączone ze sobą na płycie ProtoSnap, możesz przetestować pomysły, sprawdzić i wgrać kod przed rozpoczęciem szycia. ProtoSnap Plus zawiera również porty rozszerzeń, które na etapie projektowania pozwalają użyć krokodylków do łatwego podłączenia zewnętrznych czujników i komponentów.

Uwaga:

Należy pamiętać, że Lilypad ProtoSnap Plus NIE jest obsługiwany w systemie Windows 7/8 z powodu braku sterowników. Zalecamy użycie Windows 10 lub Linuksa.

W zestawie:

• 1x LilyPad Płytka rozwojowa USB Plus
• 1x LilyPad Czujnik światła
• 1x LilyPad Buzzer
• 1x LilyPad Przycisk
• 1x LilyPad Włącznik
• 2x LilyPad Dioda LED - żółta
• 2x LilyPad Dioda LED - czerwona
• 2x LilyPad Dioda LED - zielona
• 2x LilyPad Dioda LED - niebieska
• 5x Port rozszerzeń - po wyłamaniu z płytki nie da się z nich skorzystać

Linki:

• Schemat
• Pliki projektowe Eagle
• Poradnik - Podłączenie / pierwsze kroki
• LilyPad Portal
• LilyPad Github
