Matryca 4x4 WS2812B na PCB z otworami montażowymi

Kolorowa matryca LED RGB

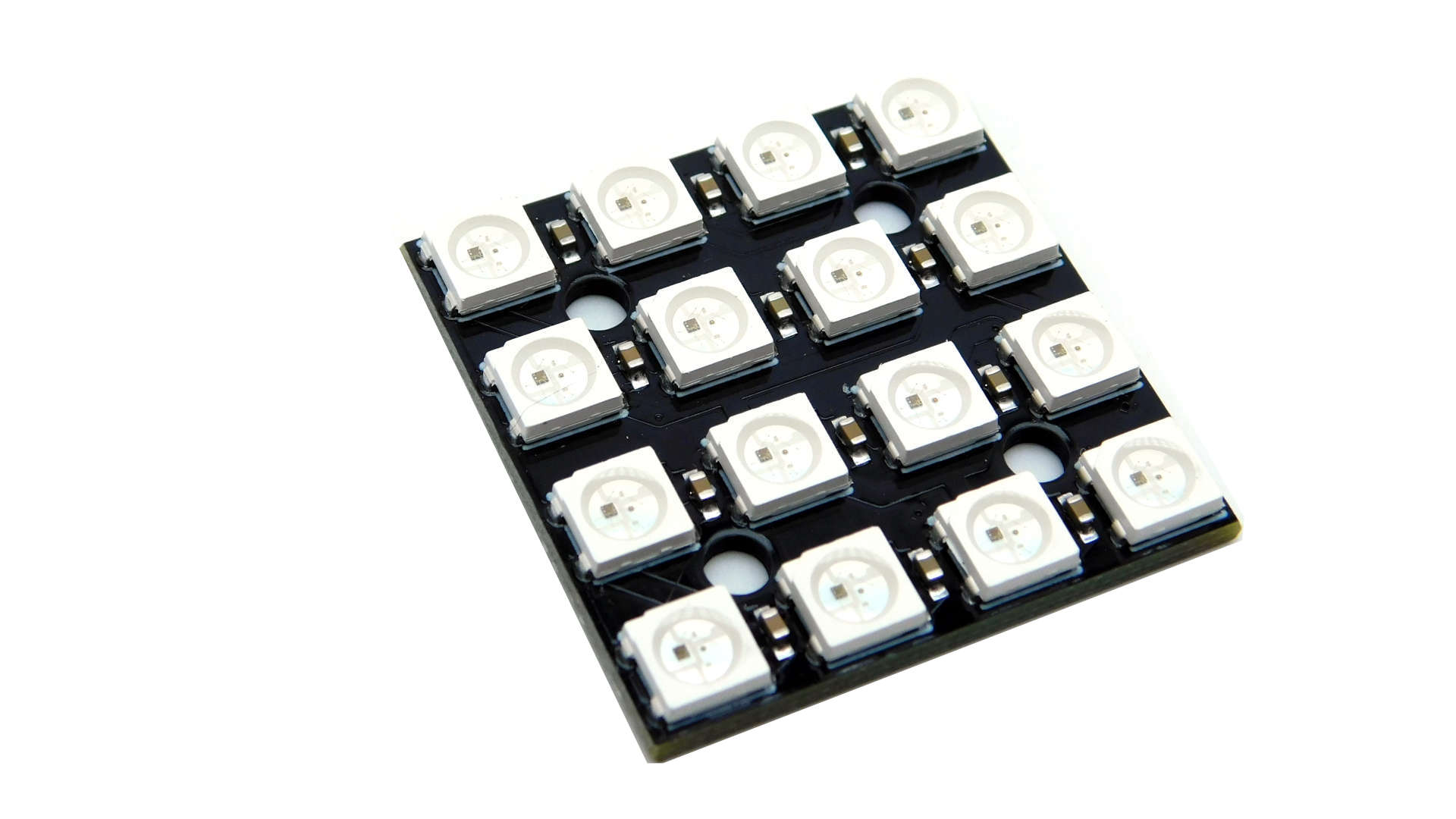

Niewielka matryca z 16 diodami LED RGB na sztywnej płytce drukowanej mierzącej 3 x 3 cm. Diody z których zbudowana jest matryca to diody adresowalne WS2812B czyli tzw. Neopixele.

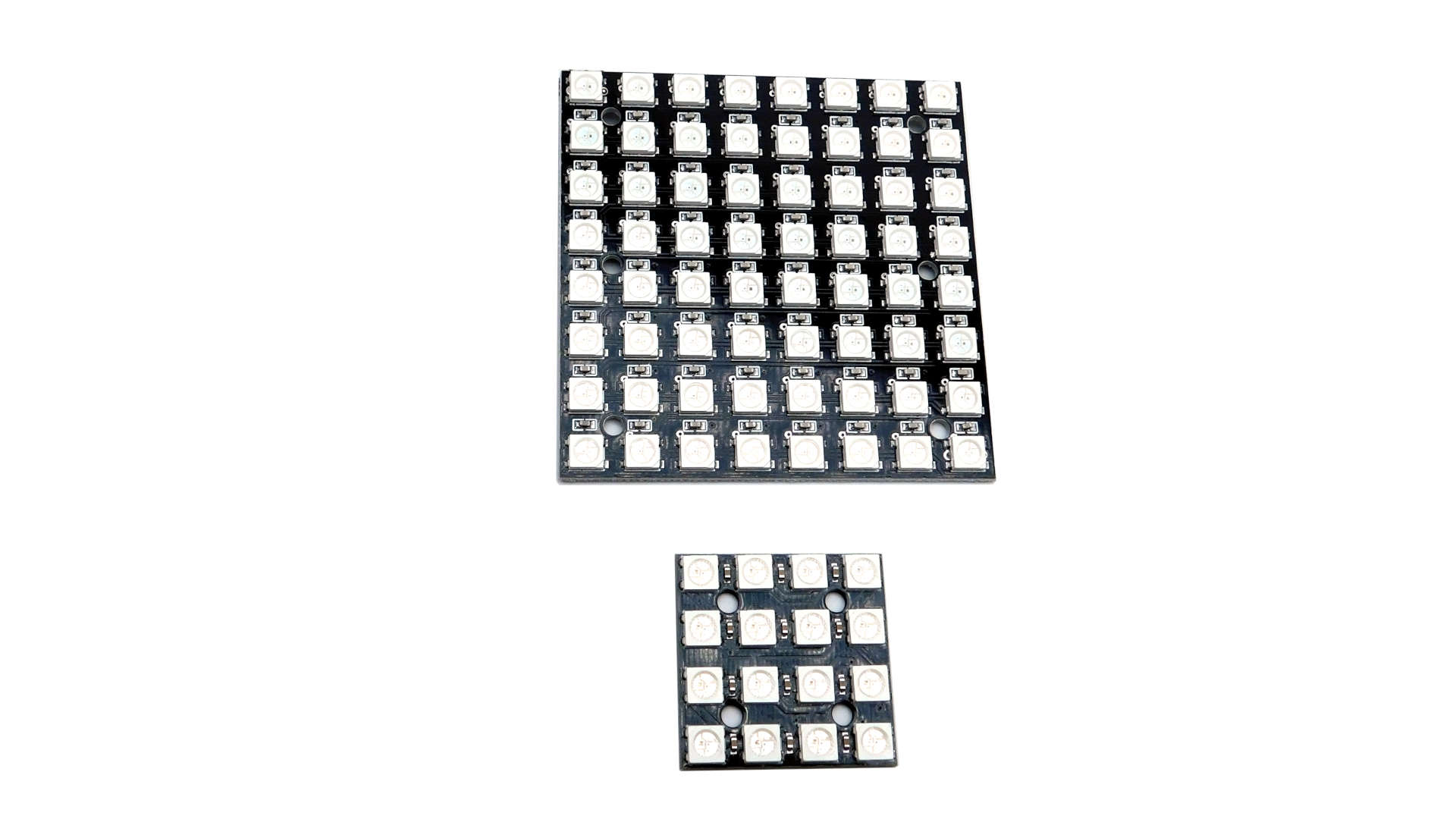

Nie da się ukryć, ta płytka ma swojego “starszego brata” LED-1971 moduł 8x8. Małe porównanie :)

Mniejszy czy nie, ale zasada działania jest prosta. Podłączasz zasilanie, jeden pin wejściowy i albo korzystasz z gotowego sterownika albo programujesz sam, korzystając z bibliotek podanych niżej.

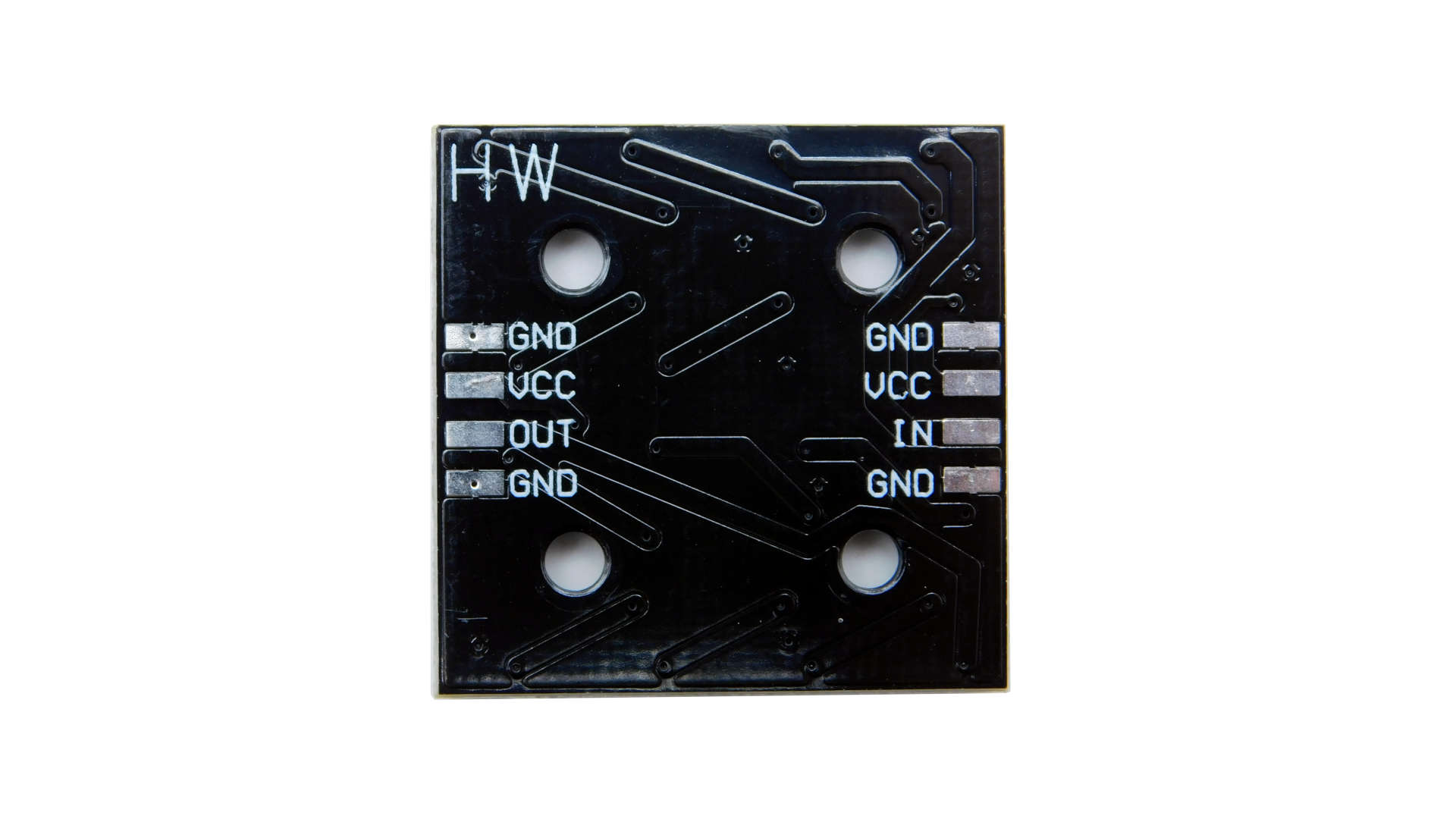

Aby użyć matrycy w swoim projekcie należy przylutować do niej złącze goldpin lub kabel. Potrzebujemy podłączyć tylko trzy piny: zasilanie, masę i sygnał sterujący. Diody wymagają zasilania 5V - to z Arduino do testów sprawdzi się wyśmienicie, ale miej na uwadze, że 16 diody święcąc wszystkimi 3 kanałami z maksymalną jasnością przy 5V pobierają ok 500 mA. Przy takim poborze prądu konieczny będzie zewnętrzny zasilacz 5V. Diody komunikują się szeregowo, więc do matrycy można podłączyć kolejne diody. W ten sposób otrzymujemy długi łańcuch diod, a do sterowania z poziomu Arduino wykorzystujemy tylko 1 pin cyfrowy. W praktyce ograniczają nas tylko wydajność zasilacza i pamięć RAM mikrokontrolera.

Na ustawieniach maksymalnych diody świecą bardzo jasno. Pamiętaj, że panel będzie się nagrzewać. W niektórych przypadkach wymagane może być zastosowanie dodatkowego chłodzenia w postaci radiatora z tyłu płytki.

Specyfikacja:

• Napięcie pracy: 5V
• Moc: ok 2.5W (przy pełnej jasności na białym kolorze uzyskaliśmy pobór prądu ok 500 mA)
• Liczba diod w matrycy: 16
• Układ matrycy: 4x4
• Rozmiar: 30mm x 30mm
• Klasa wodoodporności: IP20
• Kolor laminatu PCB: czarny
• Rodzaj diod: SMD 5050 Worldsemi WS2812B
• Długość fali:
  • Czerwona (R): 620-625 nm
  • Zielona (G): 522-525 nm
  • Niebieska (B): 465-467

Biblioteki:

• FastLed
• Neopixel od Adafruit
• Lightweight WS2812 do Arduino, ATtiny85/13/10, STM32
• Adresowalne diody WS2812B w praktyce - poradnik na naszym blogu
