Matryca 8x8 WS2812B na PCB

Kod:
LED-1759
Waga: Help
23 g
Dostawca:

Niewielka matryca LED zawierająca 64 adresowalne diody RGB.

W magazynie : brak w magazynie

PLN 49,99
PLN 40,64 bez VAT

Powiadom mnie gdy będzie dostępny:

Etykiety: led, 5V, matrix, WS2812B, IP20, rgb, WS28xx

Kolorowa matryca LED RGB

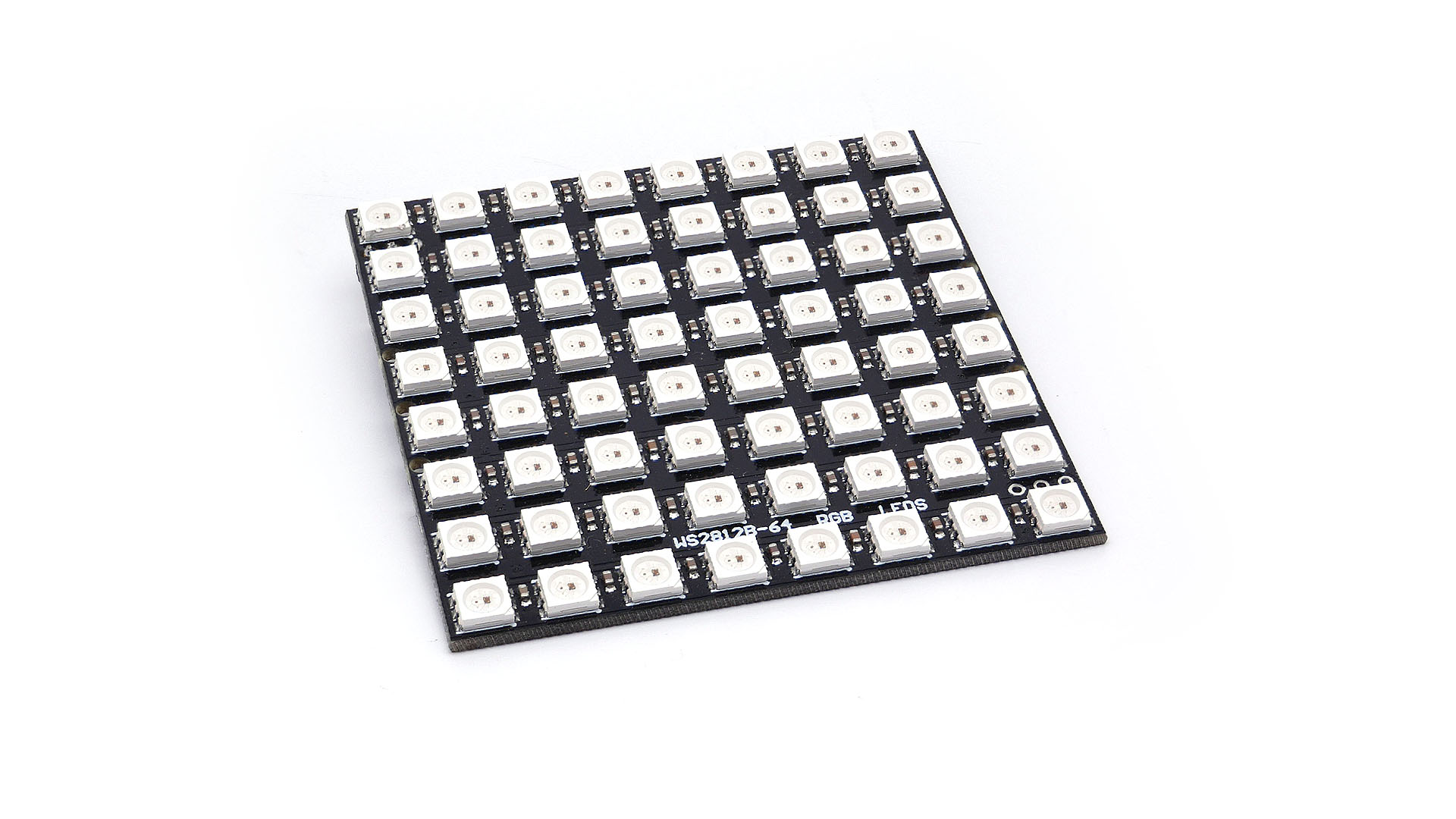

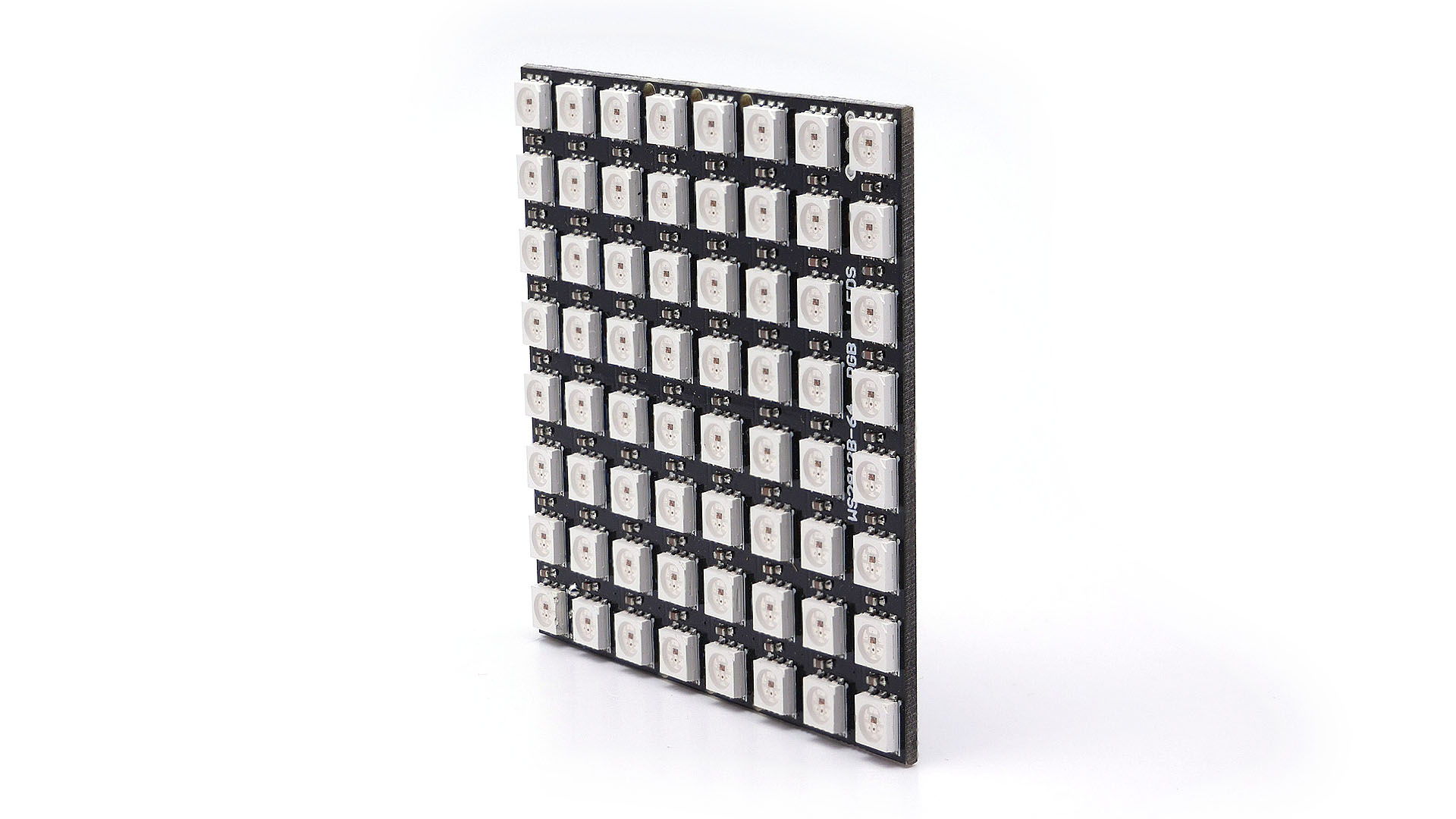

Niewielka matryca z 64 diodami LED RGB na sztywnej płytce drukowanej mierzącej 6.5 x 6.5 cm. Diody z których zbudowana jest matryca to diody adresowalne WS2812B czyli tzw. Neopixele.

Zamiennik

Płytka ma zamiennik w naszej ofercie - LCD-1971 jest taki sam jeśli chodzi o wymiary, ma tyle samo i takie same diody. Różnica polega na tym, że LCD-1971 ma na płytce otwory montażowe.

Jak użyć?

Aby użyć matrycy w swoim projekcie należy przylutować do niej złącze goldpin lub kabel. Potrzebujemy podłączyć tylko trzy piny: zasilanie, masę i sygnał sterujący. Diody wymagają zasilania 5V - to z Arduino do testów sprawdzi się wyśmienicie, ale miej na uwadze, że 64 diody święcąc wszystkimi 3 kanałami z maksymalną jasnością przy 5V pobierają 2.1A (33.5mA na diodę). Arduino nie ma takiej wydajności prądowej, więc potrzebny będzie zewnętrzny zasilacz 5V. Diody komunikują się szeregowo, więc do matrycy można podłączyć kolejne diody. W ten sposób otrzymujemy długi łańcuch diod, a do sterowania z poziomu Arduino wykorzystujemy tylko 1 pin cyfrowy. W praktyce ograniczają nas tylko wydajność zasilacza i pamięć RAM mikrokontrolera.

Na ustawieniach maksymalnych diody świecą bardzo jasno. 11W to całkiem sporo. Pamiętaj, że panel będzie się nagrzewać. W niektórych przypadkach wymagane może być zastosowanie dodatkowego chłodzenia w postaci radiatora z tyłu płytki.

Specyfikacja:

  • Model: CJMCU-8*8
  • Napięcie pracy: 5V
  • Moc: 11W
  • Liczba diod w matrycy: 64
  • Układ matrycy: 8x8
  • Rozmiar: 65mm x 65mm
  • Klasa wodoodporności: IP20
  • Kolor laminatu PCB: czarny
  • Rodzaj diod: SMD 5050 Worldsemi WS2812B
  • Długość fali:
    • Czerwona (R): 620-625 nm
    • Zielona (G): 522-525 nm
    • Niebieska (B): 465-467

Biblioteki:
