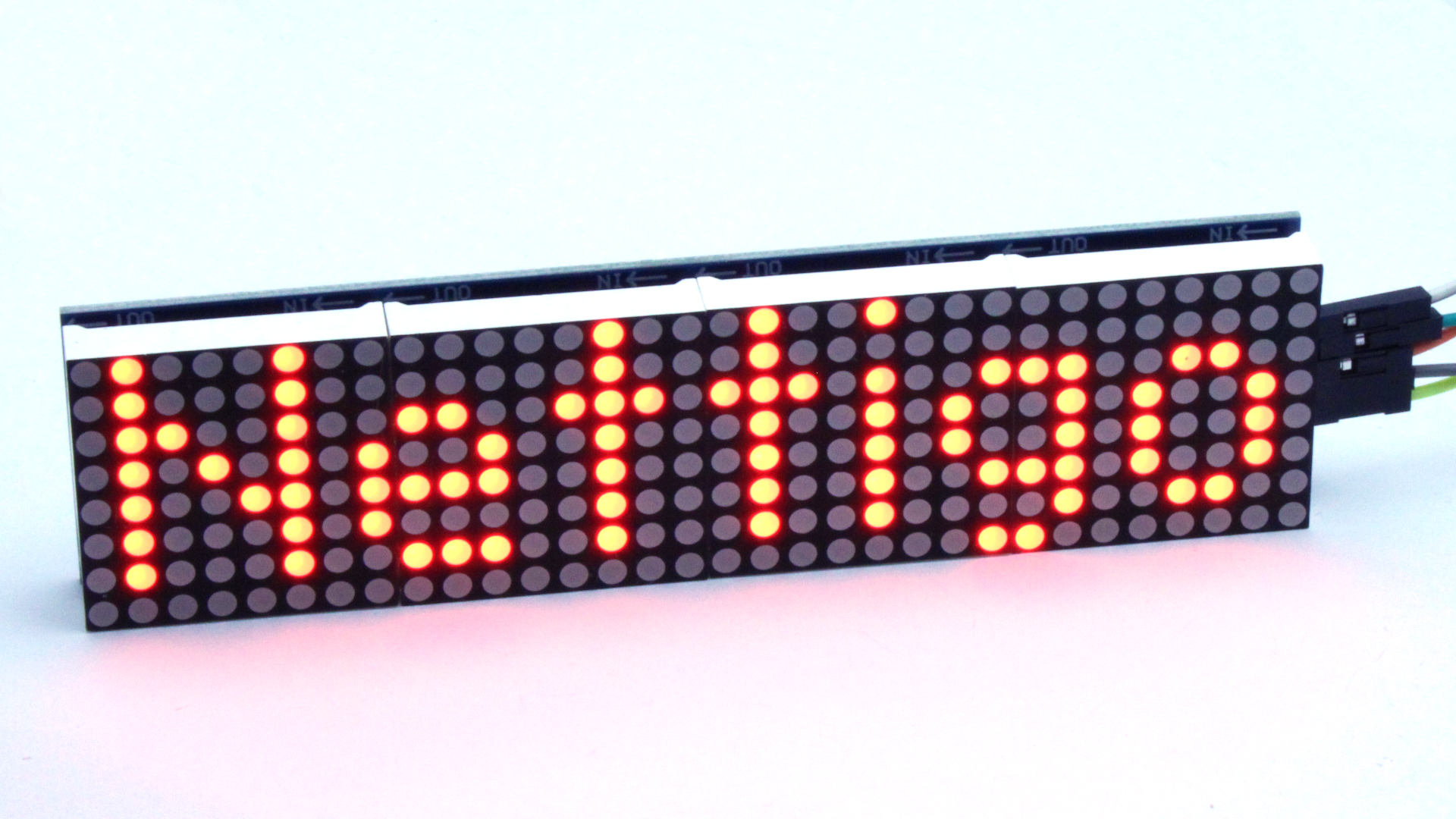

Matryca LED 8x32 ze sterownikiem na MAX7219 SPI czerwona

MAX7219 jest układem przeznaczonym do sterowania wyświetlaczy segmentowych LED. Można je łączyć w szereg, a fakt, że LEDy nie muszą być w wyświetlaczu 7-mio segmentowym sprawił, że układu tego używa się do sterowania wyświetlaczy LED 8x8. A dzięki łączeniu w dłuższe łańcuchy mogą powstawać takie wyświetlacze jak ten - 8x32.

Ale to nie koniec możliwości łączenia - można podłączyć kolejne moduły tak by wyświetlacz był jeszcze dłuższy…

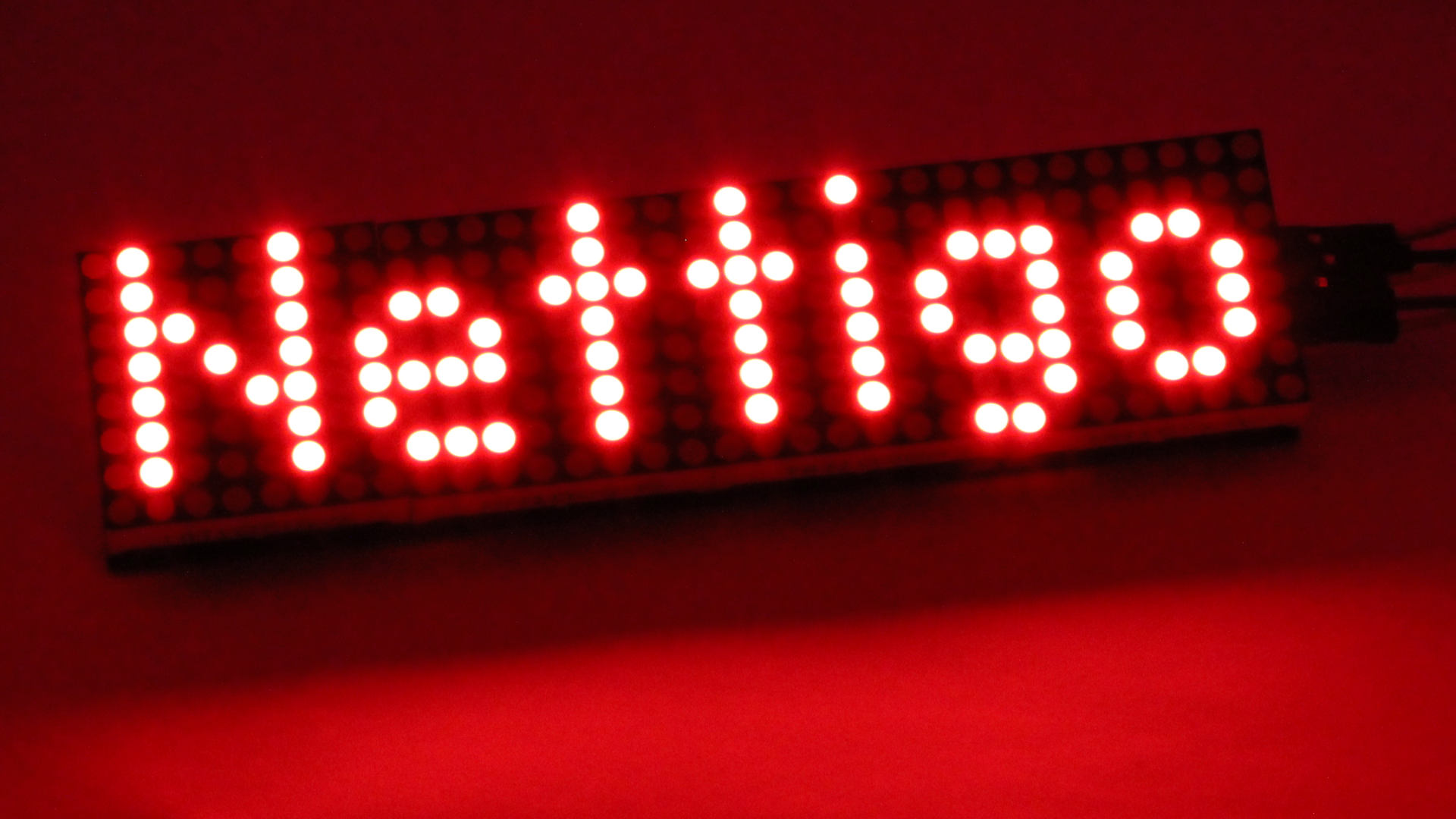

Zdjęcie produktowe nie oddaje intensywności i odcienia koloru czerwonego. Na tym zdjęciu, bez dodatkowego oświetlenia staramy się wam pokazać jak naprawdę świeci ten moduł.

Specyfikacja:

• Wymiary: 129 mm x 32 mm x 13 mm (wysokość z modułem LED, bez pinów wystających pod PCB)
• Zasilanie: 5V
• Wlutowany goldpin kątowy od strony IN

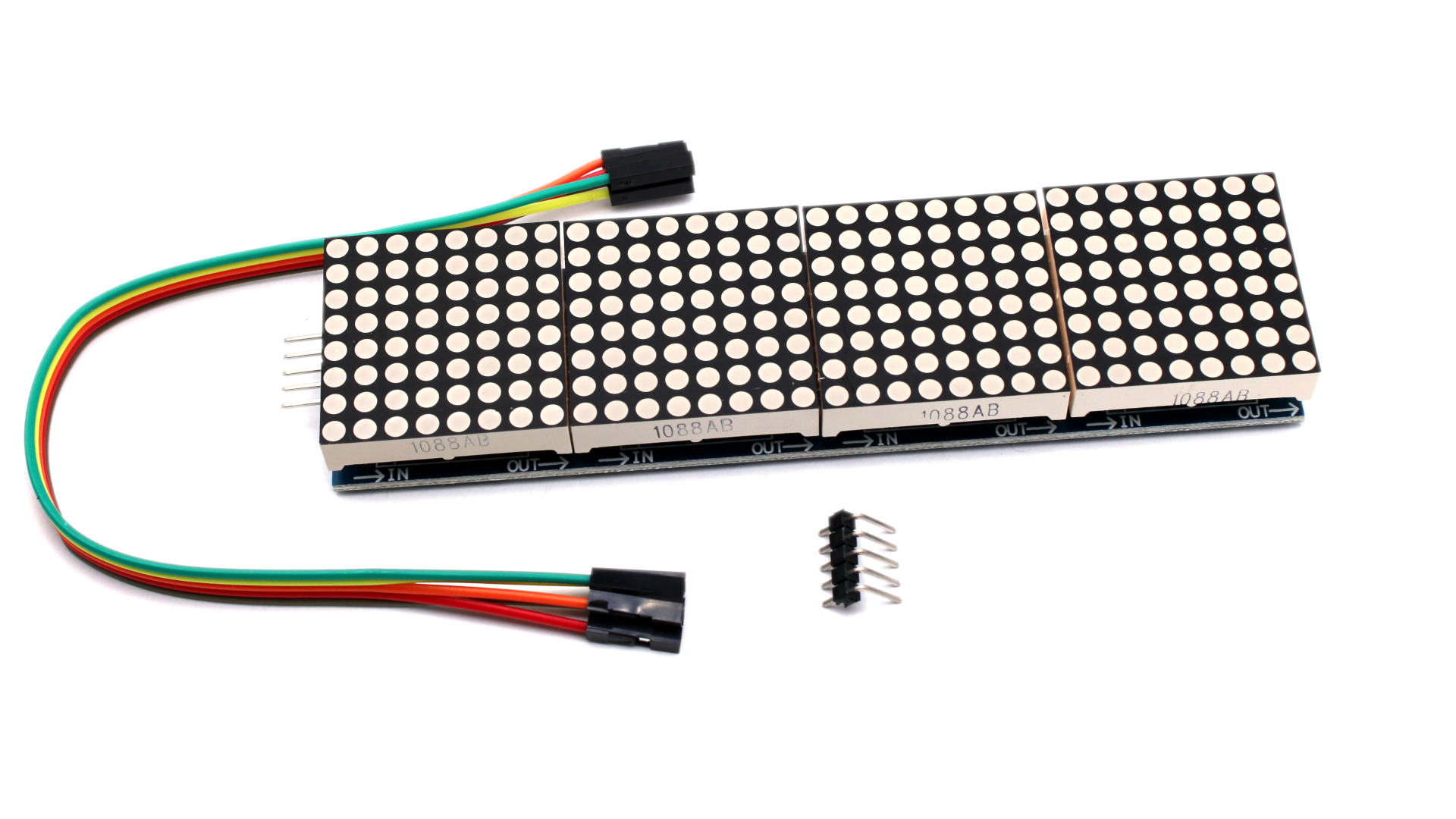

W zestawie:

• Moduł wyświetlacza 8x32
• kable F-F 20 cm, 5 szt
• goldpin kątowy 1x5 - do wlutowania na OUT jeśli chcieć podłączyć kolejne moduły

Linki:

Biblioteki:

• MD_MAX72XX (obsługa samego układu): Strona na githubie
• MD_Parola (obsługa napisów): MD_Parola ` Korzystając z tych bibliotek, potrzebujesz ustawić typ sprzętu na MD_MAX72XX::FC16_HW. Jeśli napis nie jest czytelny, możesz spróbować kolejnych wariantów: MD_MAX72XX::PAROLA_HW, MD_MAX72XX::GENERIC_HW lub MD_MAX72XX::ICSTATION_HW.

Na naszym blogu Starter Kit mamy przykład jak używać tego modułu.
