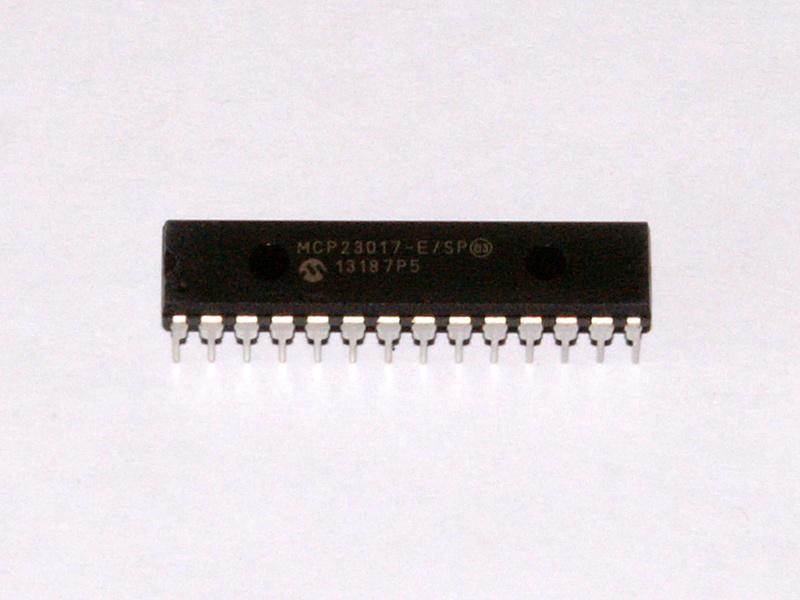

MCP23017, 16 portów cyfrowych po I2C

Kod:
mcp23017
Waga: Help
3 g

Zwiększ liczbę dostępnych portów dla twojego Arduino o 16 z tym jednym układem w obudowie DIP28

Na magazynie: 13

PLN 6,00
PLN 4,88 bez VAT

Etykiety: i2c, expander, port, chip, DIP28, DIP28-03

MCP23017 jest funkcjonalnie zbliżony do PCF8574 tylko że oferuje 16 portów zamiast 8 jak PCF. PCF ma też swój odpowiednik 16-sto portowy (PCF8575) jednak nie jest on dostępny w obudowie DIP, tylko w obudowach do montażu powierzchniowego. Dlatego dla łatwości zastosowania mamy w ofercie MCP23017, jeżeli 8 portów PCF8574 jest za mało to można rozważyć użycie MCP23017.

Biblioteka do obsługi układu znajduje się na stronie Adafruit github.

Układ MCP23017 podłącza się do Arduino za pomocą dwóch pinów portu I2C. Układ można skonfigurować tak, aby jego porty były wejściami, wyjściami lub wejściami z aktywnym rezystorem podciągającym. Dodatkowo każdy pin może dostarczyć do 20mA, co w zupełności wystarcza, aby zasilić diodę LED.

Jeśli użytkownik chciałby zmienić adres I2C układu, należy zewrzeć piny ADDR0-2 do masy lub zasilania. Taka kombinacja pozwala ustawić 1 z 8 dostępnych adresów. Dzięki temu na jednej szynie I2C użytkownik może podłączyć do 8 takich układów zwiększających liczbę wyjść/wejść do 128
