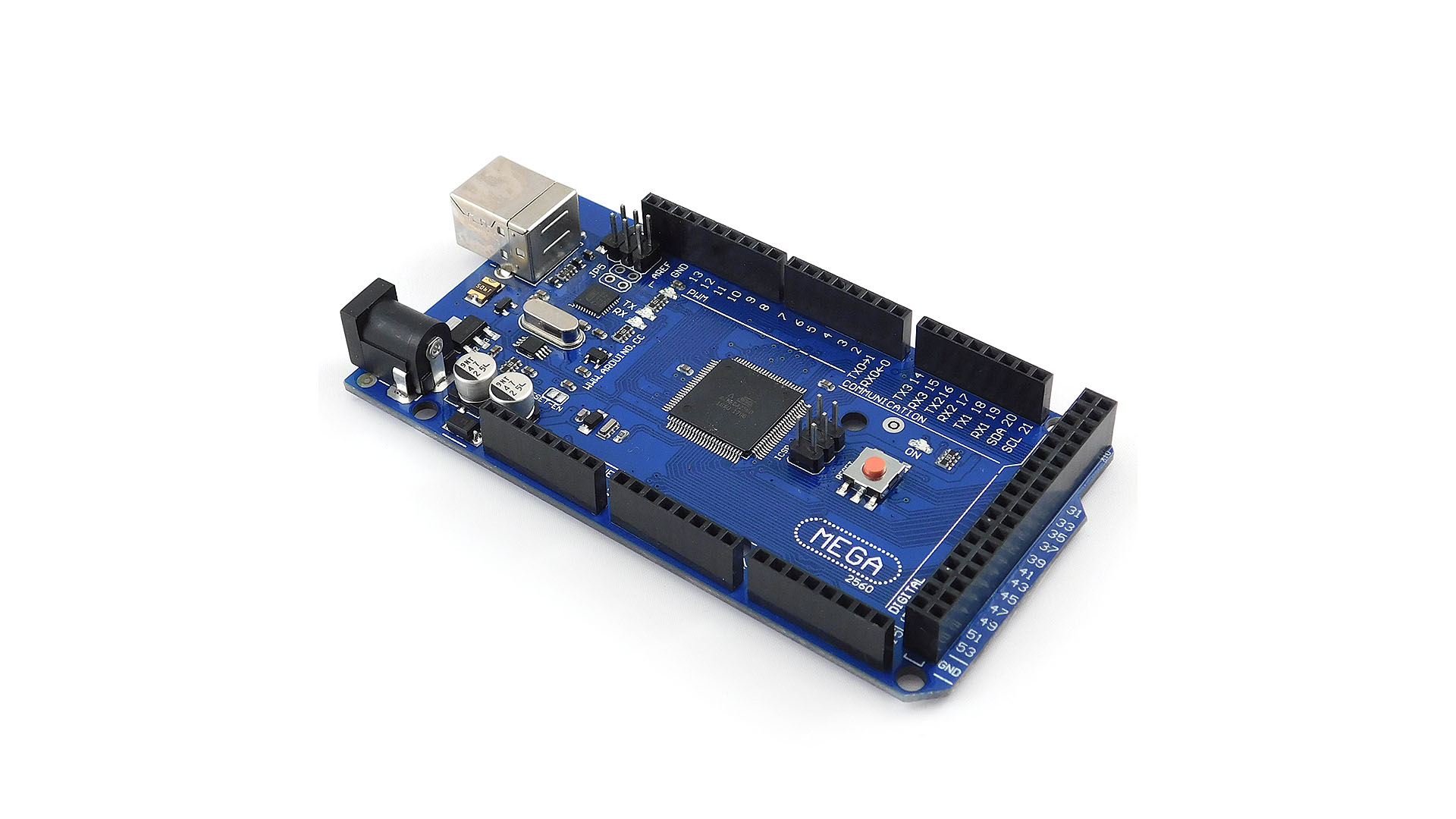

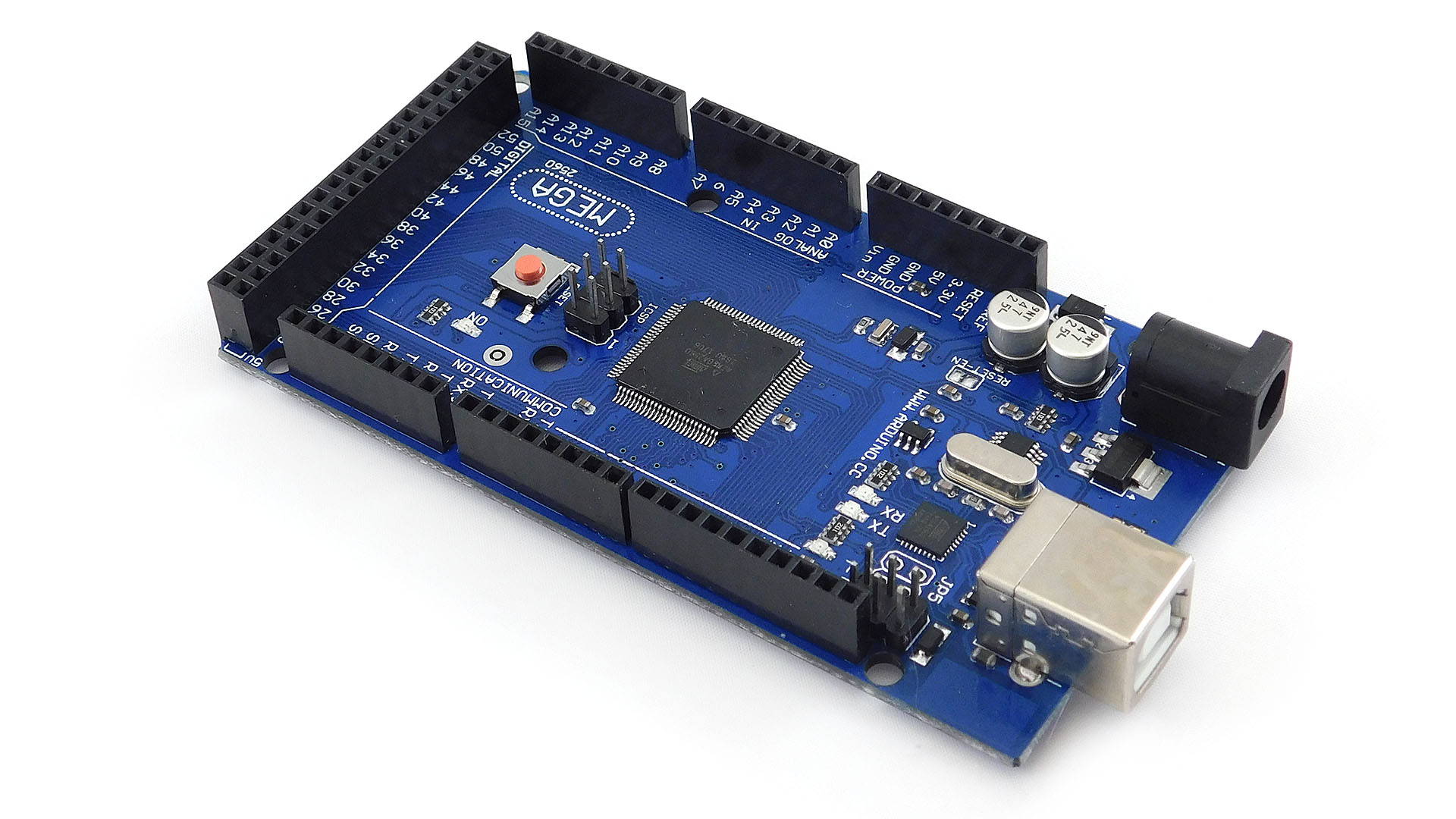

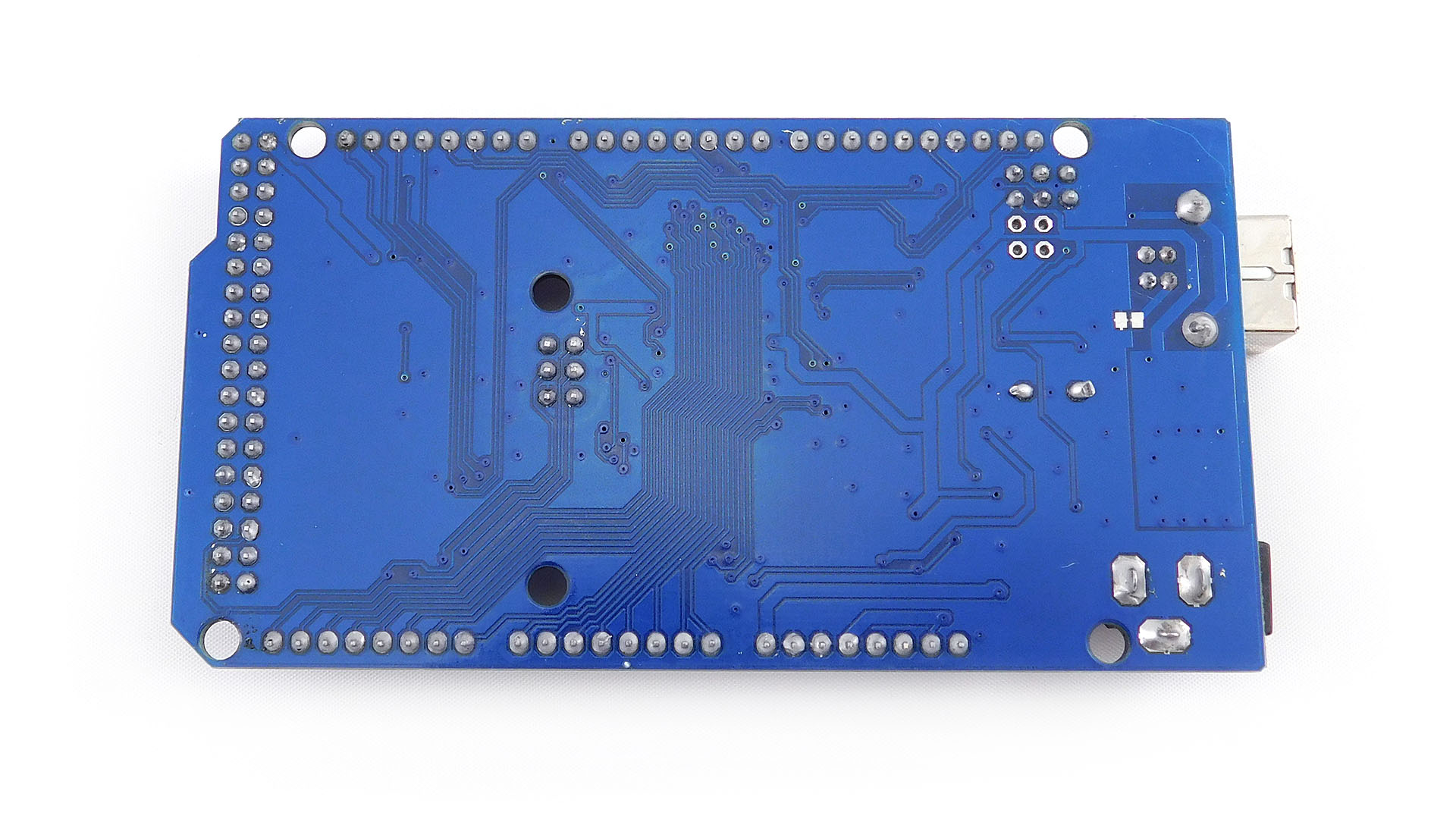

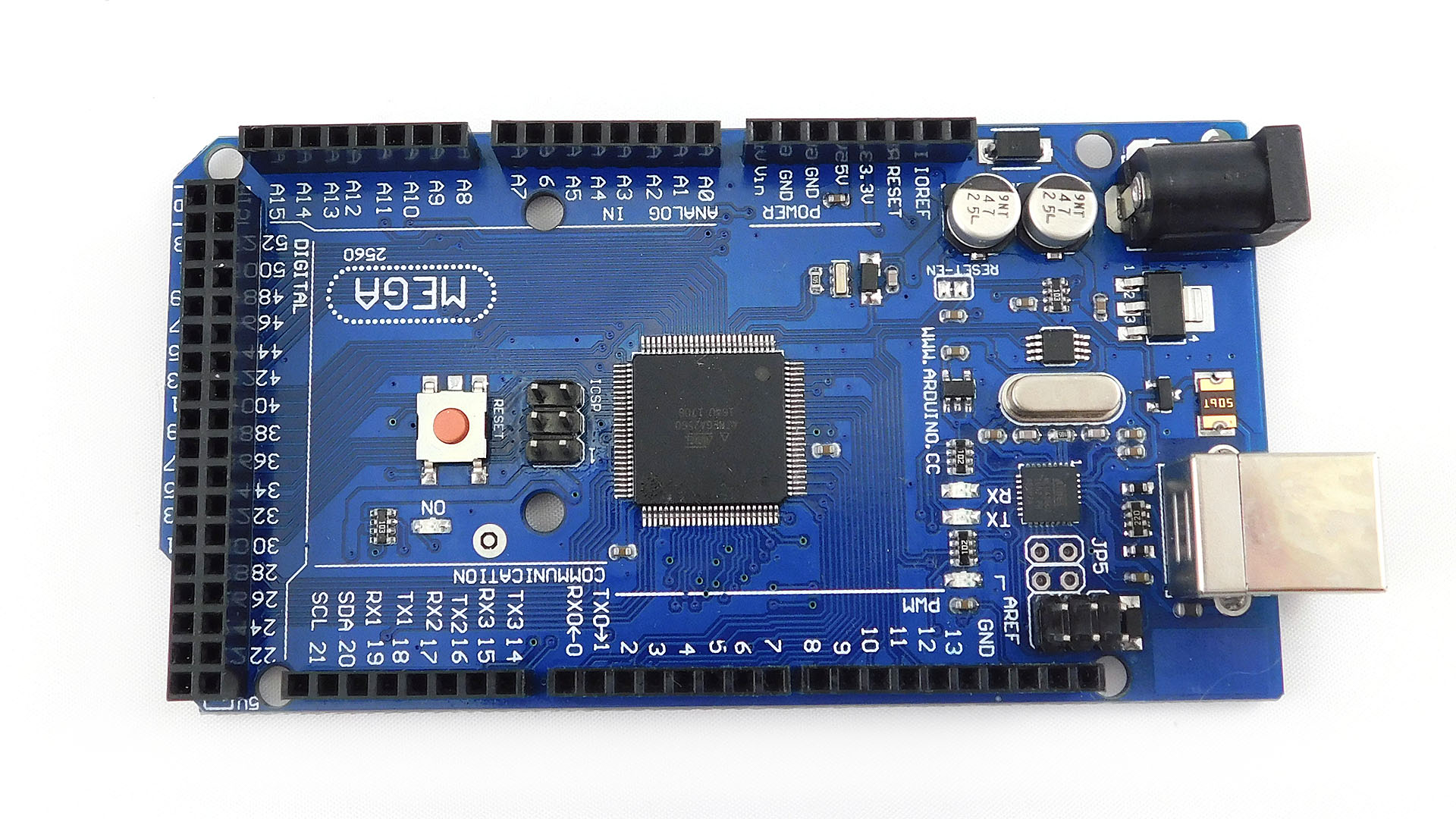

Mega 2560 R3 + ATmega16U2

UWAGA! Sprzedawana płytka jest klonem

Nie jest tajemnicą, że wprowadziliśmy do sprzedaży w Nettigo klony płytek z rodziny Arduino. Długo zwlekaliśmy z tą decyzją. Postanowiliśmy, że będziemy sprzedawać klony, ale sprawdzone, przetestowane, poddane bardzo ostrej selekcji. Wszystko to po to aby w wasze ręce trafił produkt najwyższej jakości, z którym w przyszłości nie będzie problemów.

KlonMEGA, KlonMEGA, Mega, Mega Klon :)

Technicznie jest to klon - oczywiście ze względów prawnych pozbawiony loga Arduino - bo sprzedaż klonów z logiem jest złamaniem praw autorskich. Nasze KlonMega jest zbudowane na bazie referencyjnego modelu, kropka w kropkę tak samo jak oryginalne MEGA 2560 R3. Zezwala na to licencja Open Source na której wydane zostało Arduino MEGA 2560 R3. Są oczywiście różnice w kolorze laminatu, nadrukach, braku oznaczeń na bokach gniazd. W zestawie nie ma podkładki pod płytkę, a o bajeranckim pudełku z hologramem czy naklejkach w zestawie można tylko pomarzyć.

Więc dlaczego KlonMEGA jest tańsze od oryginalnego Arduino? Kupując KlonMEGA wpierasz naszą kieszeń, kilku Chińczyków po drodze, DHL, budżet Państwa Polskiego (z uwagi na rzetelnie opłacone cło i podatki) i to w zasadzie koniec. Jeżeli zdecydujesz się na oryginalne Arduino dodatkowo fundujesz rozwój środowiska programistycznego Arduino IDE (w czymś trzeba w końcu programować), rozwój nowych płytek (wszak rozwój nie skończył się na 8-bitach), wszelkie inicjatywy edukacyjne, marketing, konferencje, itp. Jakby nie patrzeć to wszystko kosztuje grubą kasę, a z próżnego nawet Salomon nie naleje.

KlonMEGA od Nettigo jest:

• Bardzo dobrej jakości
• Sprawdzone i przetestowane w Nettigo
• Na oryginalnych komponentach
• Bez loga Arduino - nie łamie praw autorskich

Specyfikacja:

• Mikrokontroler:
  • Atmel ATmega2560
  • Atmel Mega16U2
• Napięcie pracy: 5V
• Zew. napięcie zasilania (zalecane): 7-12V
• Zew. napięcie zasilania (min/max): 6-20V
• Wyjścia cyfrowe I/O: 54
• Ilość wyjść cyfrowych z obsługą PWM: 15
• Ilość wejść analogowych: 16
• Wydajność prądowa na pin I/O: 20 mA
• Wydajność prądowa na pin 3.3V: 50 mA
• Pamięć flash: 256 KB (ATmega2560)
  • z czego około 8 KB zużywa bootloader
• Pamięć SRAM: 8 KB (ATmega2560)
• Pamięć EEPROM: 4 KB (ATmega2560)
• Częstotliwość pracy: 16 MHz
• Dioda LED_BUILTIN: Pin 13
• Długość: 101.52 mm
• Szerokość: 53.3 mm
• Waga: 37 g

Jak testujemy?

• Rozpakowujemy płytkę, sprawdzamy czy nie ma uszkodzeń fizycznych
• W razie konieczności prostujemy gniazda goldpin
• Zakładamy shield testowy i wgrywamy specjalny szkic diagnostyczny
• Jeżeli wszystko jest w porządku i płytka pozytywnie przejdzie procedurę testową może ruszać w świat
