Moduł czytnika kart SD

Tani czytnik kart SD

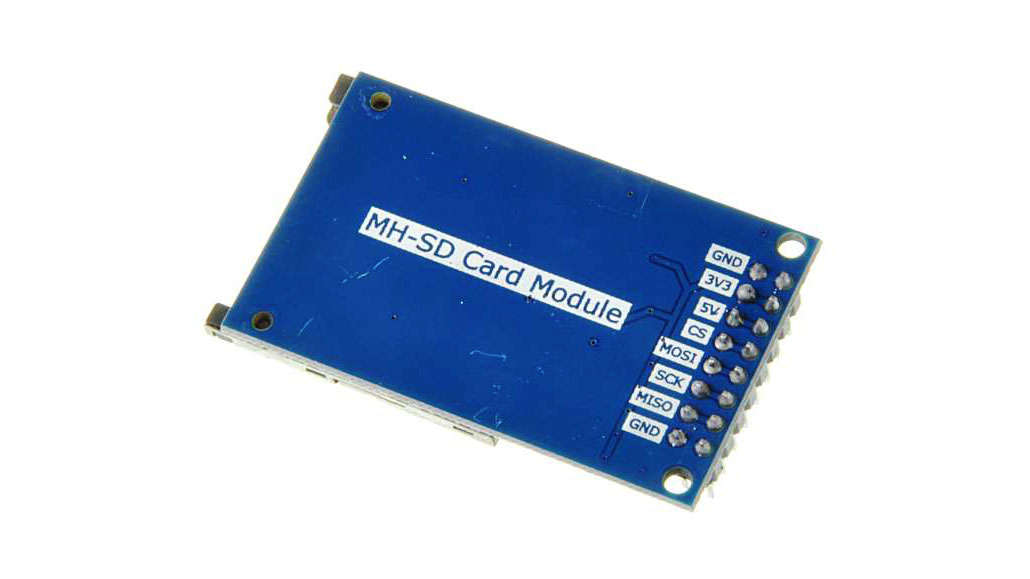

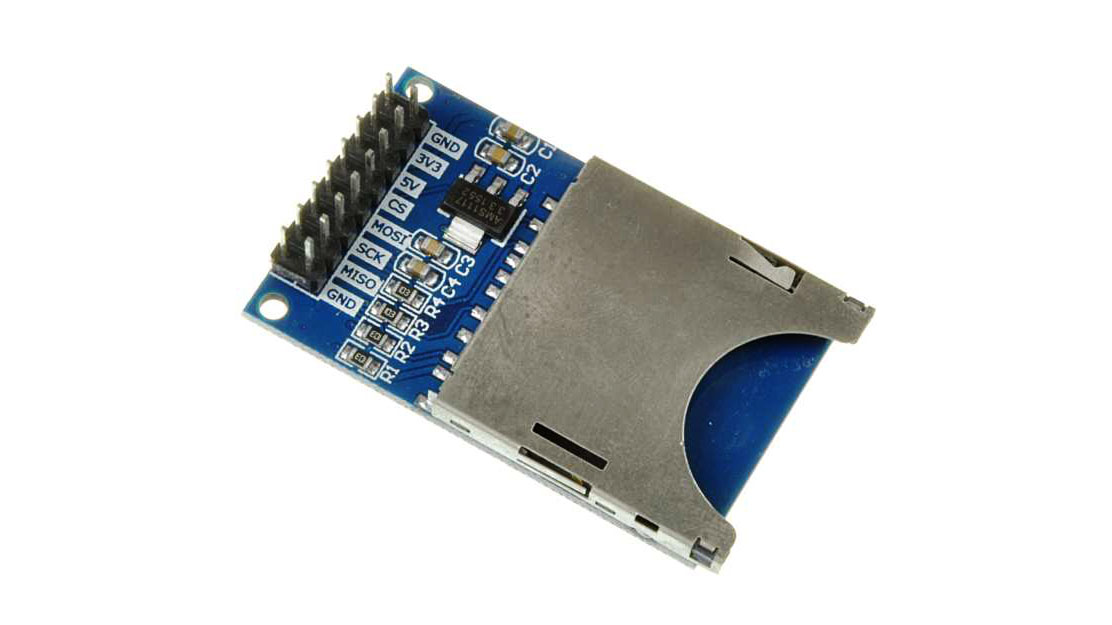

Moduł czytnika kart pamięci SD przyda się gdy chcesz podłączyć kartę do mikro-kontrolera. Czytnik posiada wbudowany regulator napięcia (AMS1117) pozwalający na zasilanie napięciem 5V. Komunikacja z kartą odbywa się standardowo po magistrali SPI. Dzięki wyprowadzonym złączom goldpin można go w łatwy sposób podłączyć za pomocą przewodów. Gniazdo karty SD posiada wbudowany wyrzutnik. Aby wyjąć kartę należy ją ponownie wcisnąć, po czym karta samoczynnie się wysunie z gniazda.

Ukryte zdolności

Co ciekawe gdy zasilamy moduł z 5V możemy skorzystać z wyjścia 3.3V jako źródła napięcia. Regulator AMS1117 jest dość wydajny - wedle specyfikacji 1A na wyjściu. Podwójne goldpiny zachęcają do takiego wykorzystania modułu.

Specyfikacja:

• Napięcie zasilania: 3.3V lub 5V (przez regulator)
• Komunikacja: SPI
• Gniazdo z wbudowanym wyrzutnikiem
• Rezystory podciągające do 3.3V linie CS, MOSI, SCK, MISO

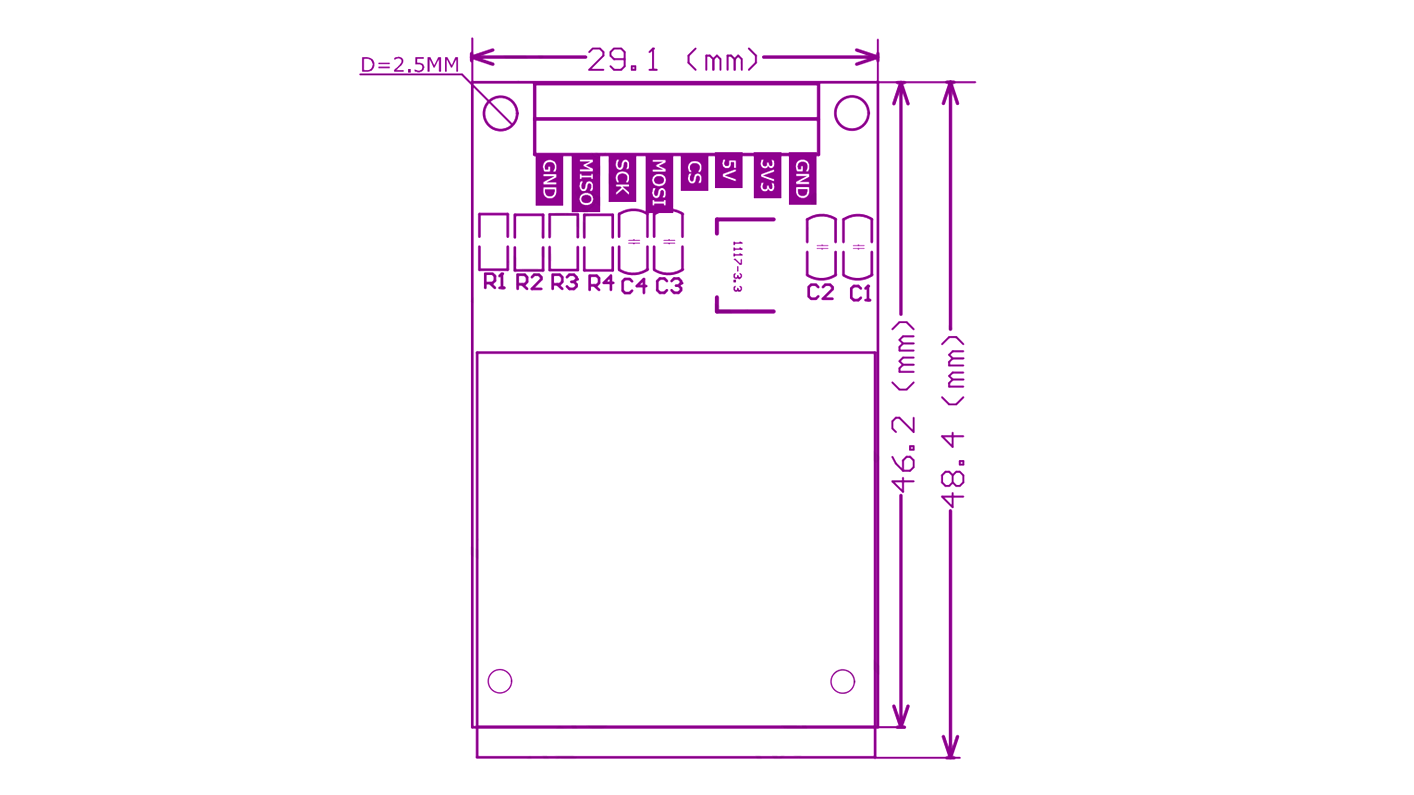

• Rozmiar: 48.4 x 29.1 mm
• Otwory montażowe: 2,5 mm

Uwaga: Moduły mogą posiadać drobne rysy z uwagi na ręczny montaż. #MajfriendPłakałJakLutował
