Pchełki RGB

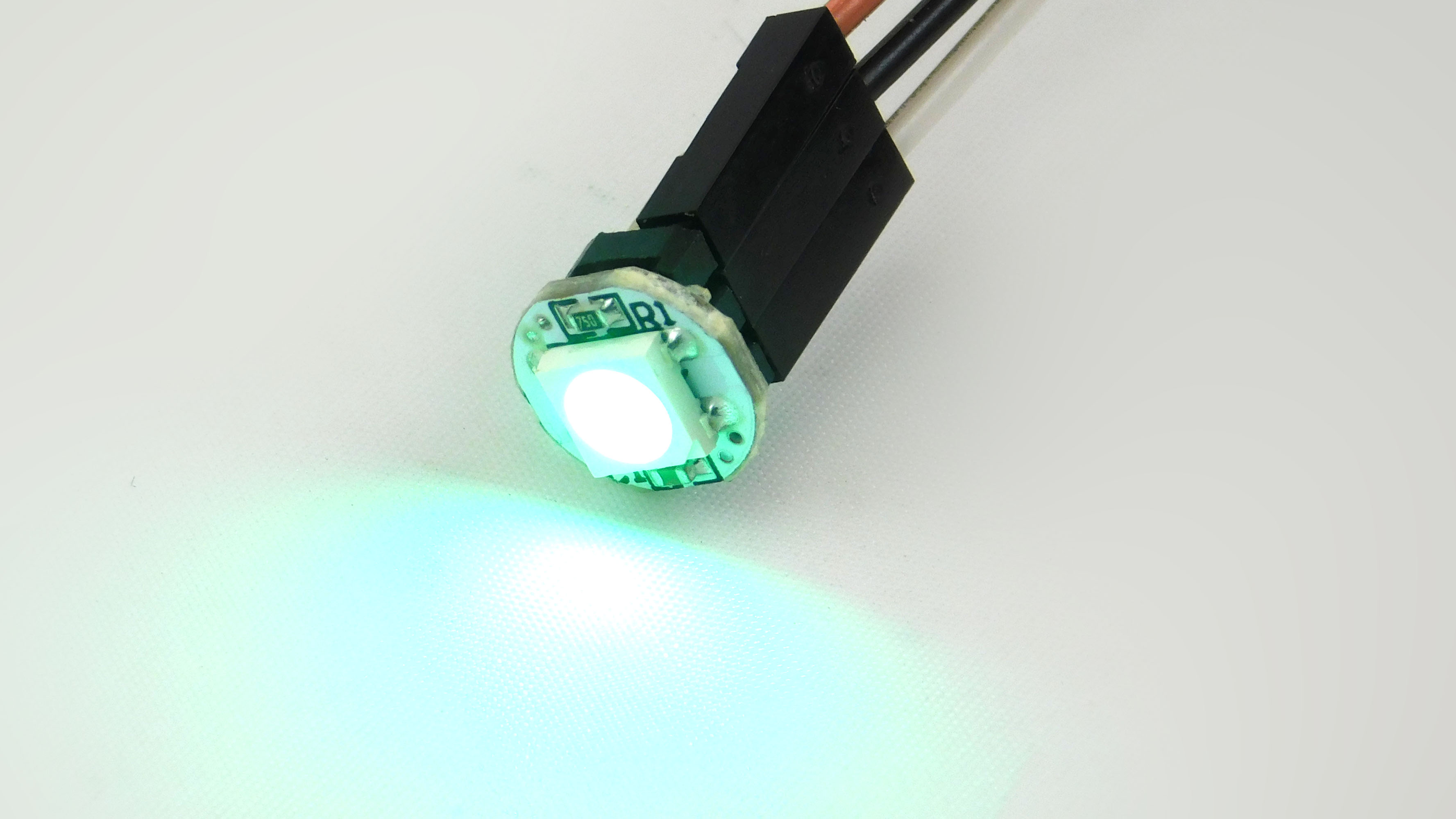

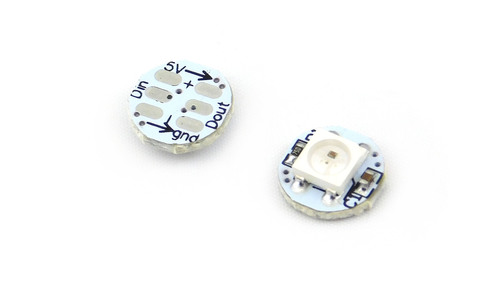

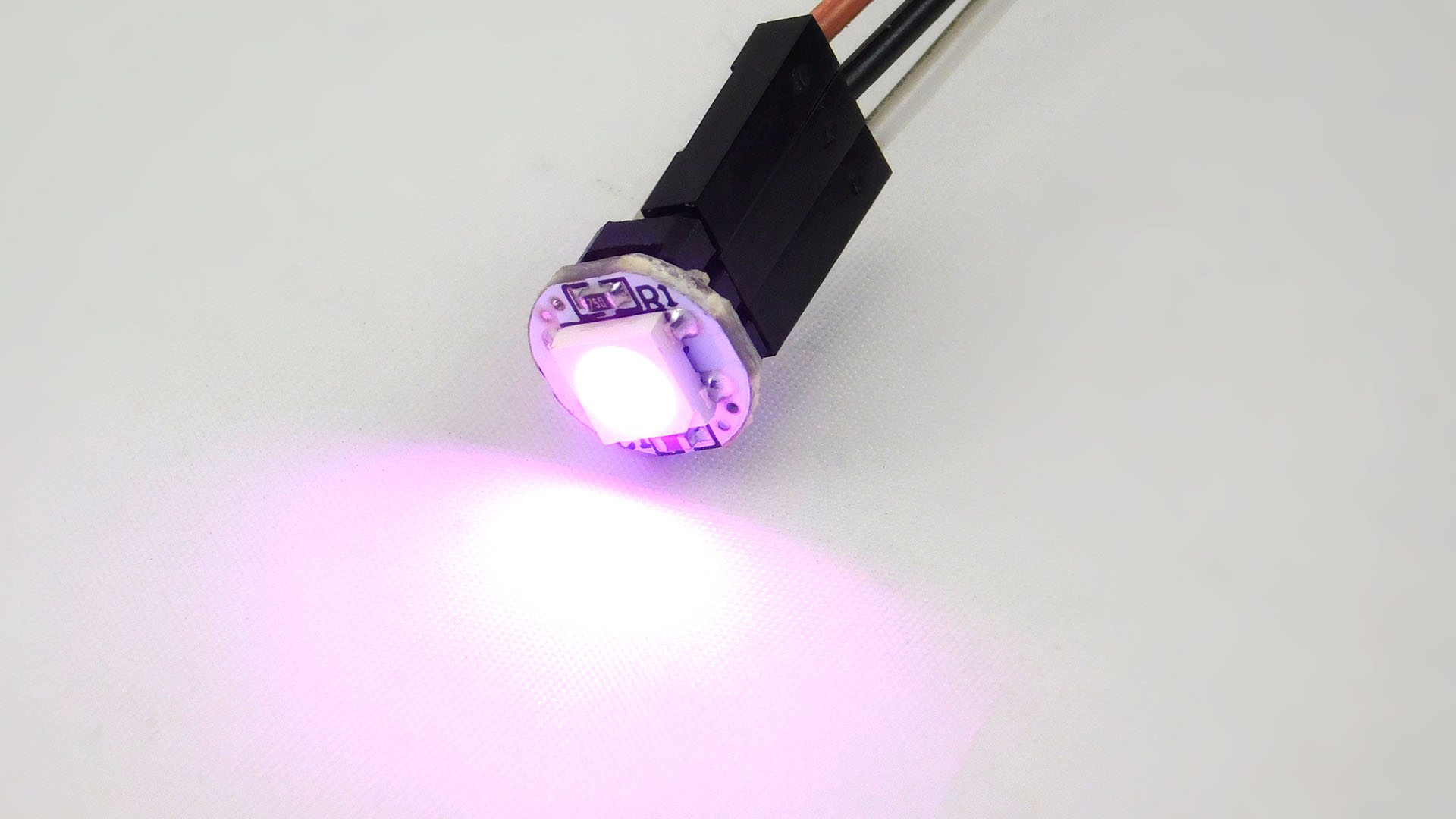

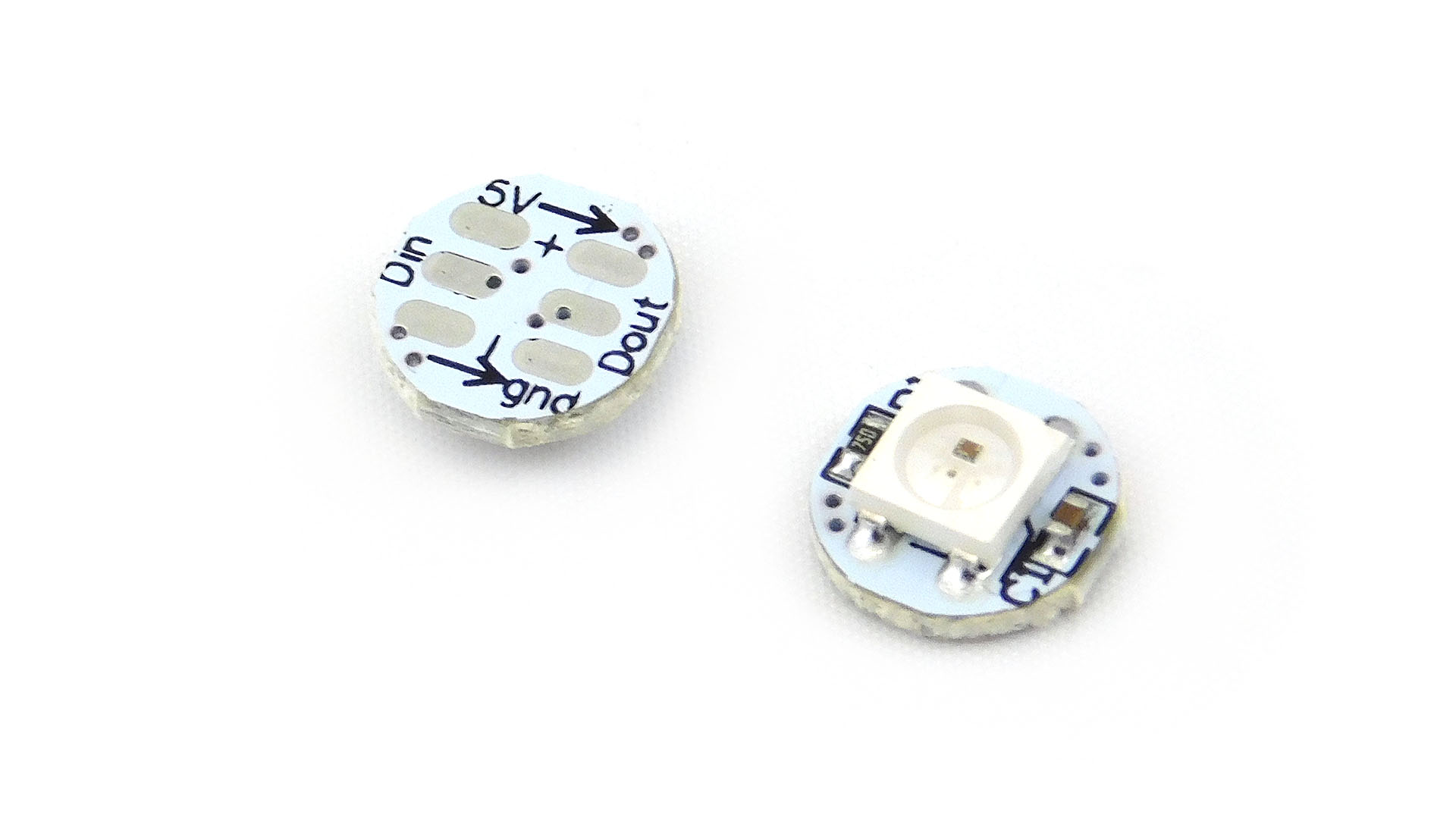

Małe jest piękne. Pchełka - jak ją pieszczotliwie nazywamy to moduł z jedną adresowalną diodą LED RGB WS2812b w formacie 5050. Dioda ta przylutowana została do okrągłego kawałka laminatu. Płytka drukowana ma 2 zadania: umożliwienie łatwego przylutowania kabli zasilających i sygnałowych oraz odprowadzenie nadmiaru ciepła z diody.

Wskazówka: jeżeli chcesz mieć możliwość podpinania kabli do diody, rozważ przylutowanie złącza goldpin 2x3 SMT.

Czymże jest owa dioda WS2812B? To nic innego jak połączenie kontrolera WS2811 z diodą RGB. A wszystko to zamknięte w malutkiej obudowie diody SMD 5050 (5x5mm). Takie diody mają wejście i wyjście. Można je łączyć w długie łańcuchy i sterować każdą diodą RGB z osobna. A to wszystko z użyciem 3 kabli. Niezależnie od długości łańcucha, wielkości modułu czy też ilości diod do kontroli używamy tylko jednego pinu mikrokontrolera. Każdy z “pikseli” może emitować barwę z 24-bitowej palety, tj. po 8-bitów na kanał. Jest to możliwe ponieważ każda dioda posiada wbudowany własny chip sterujący. Jest on odpowiedzialny za wysterowanie poszczególnych kanałów diody i komunikację z głównym mikro-kontrolerem. Dzięki temu tworzenie dynamicznych animacji, pięknych wizualizacji czy podświetlenia z tyłu telewizora jest proste i nie wymaga plątaniny kabli.

Specyfikacja:

• Napięcie zasilania: 5V DC
• Kolor laminatu: biały
• Klasa wodoodporności: IP30
• Rodzaj diod: SMD 5050 Worldsemi WS2812B
• Długość fali:
  • Czerwona (R): 620-625 nm
  • Zielona (G): 522-525 nm
  • Niebieska (B): 465-467
• Jasność:
  • Czerwona (R): 390-420 mcd
  • Zielona (G): 660-720 mcd
  • Niebieska (B): 180-200 mcd
