Moduł dokładnego zegara RTC (DS3231) z pamięcią EEPROM

Kod:
MOD-853
Waga: Help
7 g

Moduł zegara RTC z pamięcią EEPROM. Użyty układ DS3231 posiada podwyższoną dokładność (w stosunku do najczęściej spotykanego DS1307)

W magazynie Help 73

PLN 15,90
PLN 12,93 bez VAT
Ile sztuk? Rabat Cena za szt
1 15,90
5+ 8,00 % 14,64
10+ 12,00 % 14,00
25+ 16,00 % 13,36
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

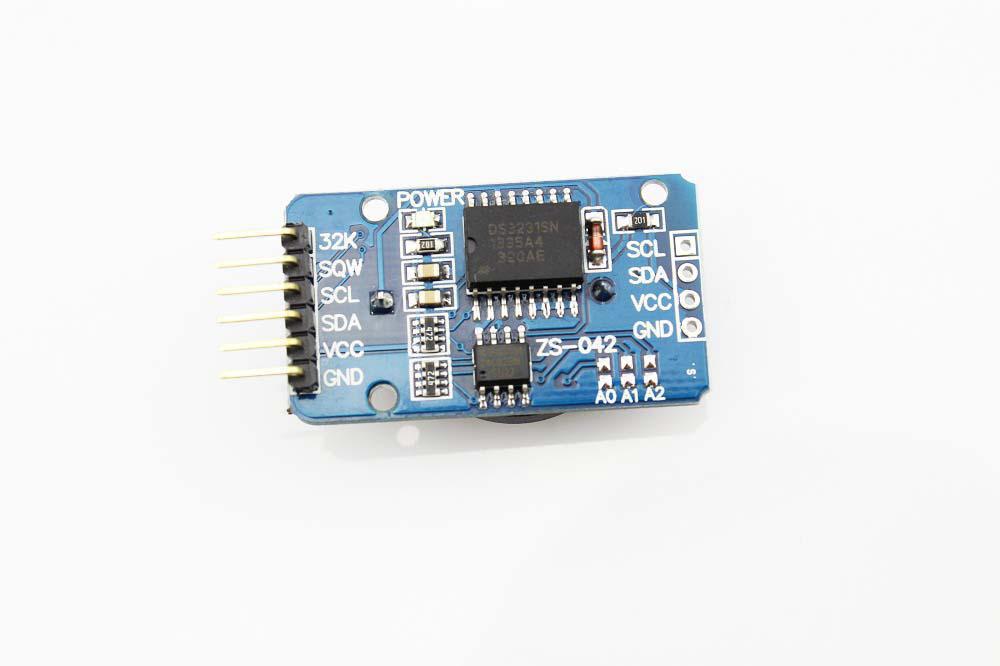

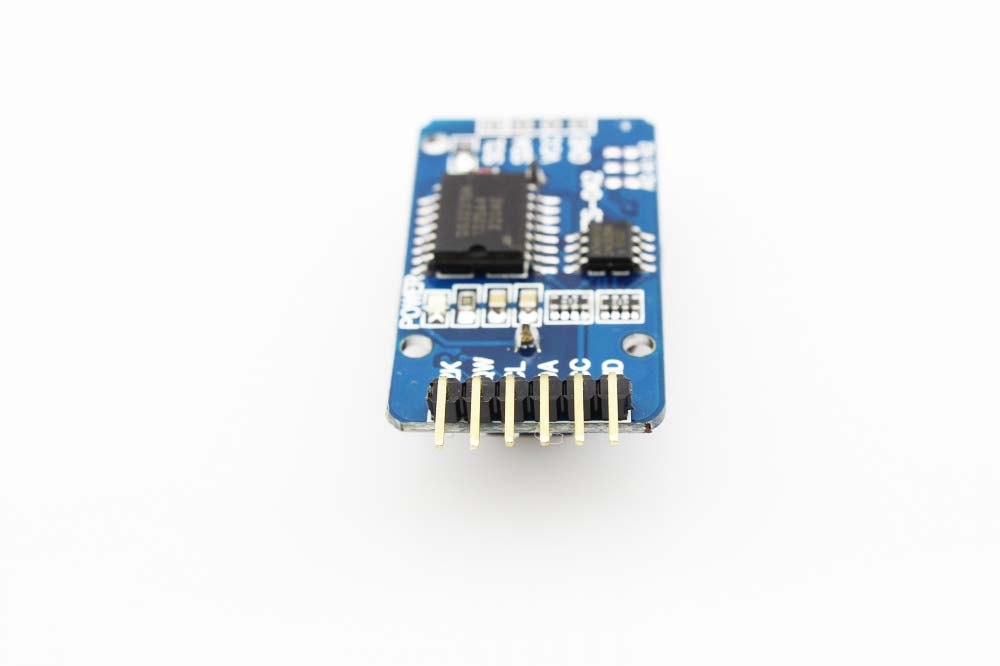

Moduł zegara RTC komunikującego się po szynie I2C. DS3231 jest bardzo dokładnym zegarem czasu rzeczywistego wyposażonym w układ kompensacji temperaturowej oscylatora (TCX0) i w kwarc. W porównaniu do układu DS1302, DS3231 ma większy zakres napięć (2.3V-5.5V) oraz baterię podtrzymującą pamięć. W przeciwieństwie do DS1307, DS3231 posiada zintegrowany kwarc, w związku czym nie potrzeba podłączać zewnętrznego, ma wyjście 32.768kHz oraz 2 programowalne alarmy.

Oprócz tego na płytce znalazła się również pamięć EEPROM AT24C32 dająca użytkownikowi 32K pamięci. Dane zapisane w pamięci EEPROM nie ulegają kasowaniu przy braku zasilania (nawet bez podtrzymania bateryjnego). Dzięki temu można zrobić np. prosty rejestrator zdarzeń.

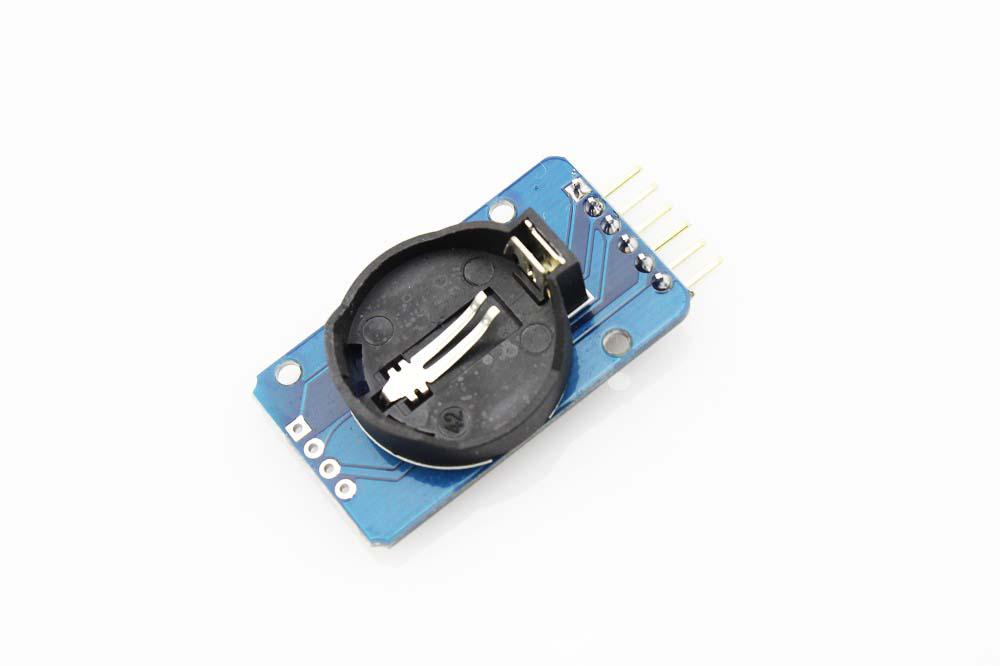

Pasująca bateria to LIR2032 (akumulator), można użyć CR2032 (która przeważnie jest w zestawie) jednakże trzeba mieć na uwadze kwestię ładowania baterii. Jeżeli moduł będzie zasilany 5V to należy wylutować diodę tuż przy układzie DS3231. Ewentualnie można przeciąć ścieżkę pomiędzy diodą a rezystorem (ścieżka na lewo od litery S w oznaczeniu SCL). Przy zasilaniu modułu napięciem 3.3V nie ma takiej potrzeby. Spadek napięcia na diodzie powoduje, że dopóki napięcie ładowania nie będzie większe niż napięcie baterii - ta nie będzie ładowana. Dioda zaś zapobiegnie rozładowywaniu baterii.

Specyfikacja:

  • Wymiary: 38x22x14mm
  • Napięcie zasilania: 3.3-5.5V
  • Układ DS3231
  • Alarm z programowalnym wyjściem prostokątnym (SQW)
  • Zegar posiada wbudowany kalendarz do roku 2100
  • Wbudowana pamięć AT24C32 (32K)

W zakładce pliki znajdują się datasheet'y do obu układów oraz przykładowe kody do Arduino.

Pliki

AT24C32 datasheet



DS3231 datasheet



DS3231 biblioteka wraz z przykładowym kodem



AT24C32 biblioteka wraz z przykładowym kodem
