Moduł GPS z anteną wewnętrzną - VK2828U7G5LF

Miniaturowy moduł GPS z wbudowaną anteną. Idealne rozwiązanie gdy chcemy zbudować np. tracker GPS. Do obsługi modułu można wykorzystać bibliotekę TinyGPS, dostępną na GitHubie. Aby uczynić integrację z projektem jeszcze łatwiejszą - w zestawie znajdują się przewody podłączeniowe.

Moduł zbudowany jest w oparciu o układ U-BLOX UBX-G7020, który domyślnie współpracuje z satelitami systemów GPS i GLONASS. Wedle dokumentacji producenta modułu, można włączyć także obsługę systemu BeiDou, ale w Polsce raczej nam się to nie przyda.

Specyfikacja:

• Chip: UBX-G7020-KT (56-kanałowy odbiornik)
• Odczyt danych: 1Hz - 10Hz (domyślnie 1Hz)
• Interfejs: UART TTL 3.3V, 4800 - 921600bps (domyślnie 9600)
• Zasilanie: 3.3 - 5V
• Pobór prądu: od 30mA do 50 mA przy zasilaniu 5V
• Czas startu wg. producenta: 29, 28 i 1s (zimny, ciepły, gorący)
• Czułość: -161dBm
• Temperatura pracy: -40 - 85°C
• Wymiary: 28 x 28 x 8.6mm

W tym wpisie na blogu Starter Kit podajemy parę danych z kilkunastodniowych testów. Średni czas ciepłego startu to niecałe 22s, ale na zimno, czyli pierwsze uruchomienie po ponad 2h od ostatniego złapania sygnału to już 150 sekund. Czas złapania “fixa” zależy od widoczności satelitów w danym miejscu.

UWAGA Choć moduł może być zasilany przez 5V komunikacja UART odbywa się z poziomami napięcia 3.3V. Co to znaczy? Możesz podłączyć do zwykłego Ardunio moduł GPS, ale tylko do komunikacji GPS -> Arduino. Czyli Tx z GPS podłączasz do Rx na Arduino. Jeśli chcesz zmienić parametry modułu (np częstotliwość z jaką moduł podaje położenie), koniecznie skorzystaj z urządzenia z UART pracującego w standardzie 3.3V, zbuduj dzielnik napięcia lub skorzystaj z konwertera poziomów logicznych.

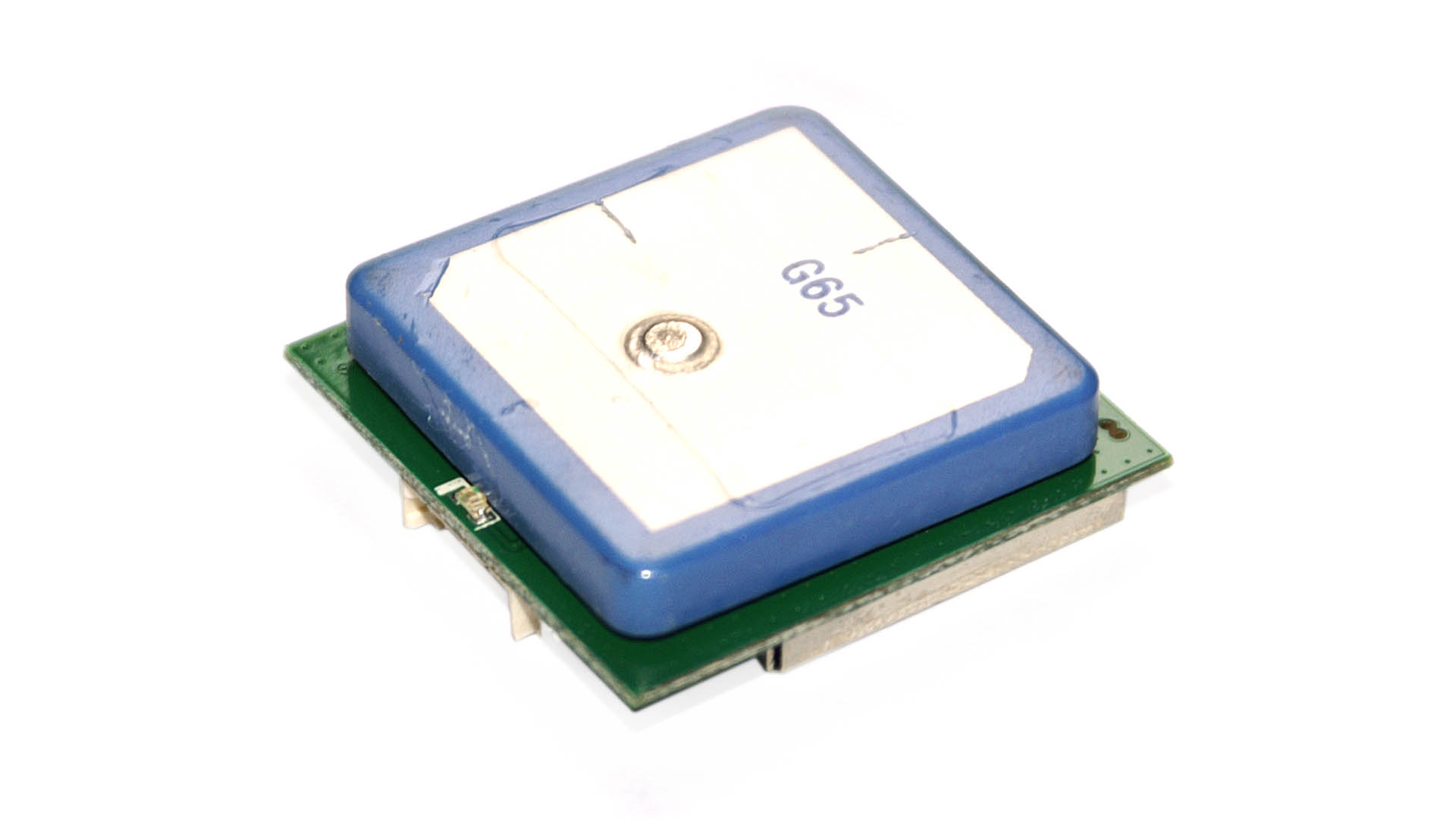

Wygląd anteny: Moduły są fabrycznie nowe i oczywiście sprawne. Anteny posiadają drobne zadrapania na naklejkach, jednak nie rzutuje to w żaden sposób na ich działanie. Widać je na zdjęciu produktu. Wedle dostawcy zadrapania są efektem ręcznego montażu anten i nie da się ich uniknąć.

Podłączenie VK2828U7G5L do Arduino:

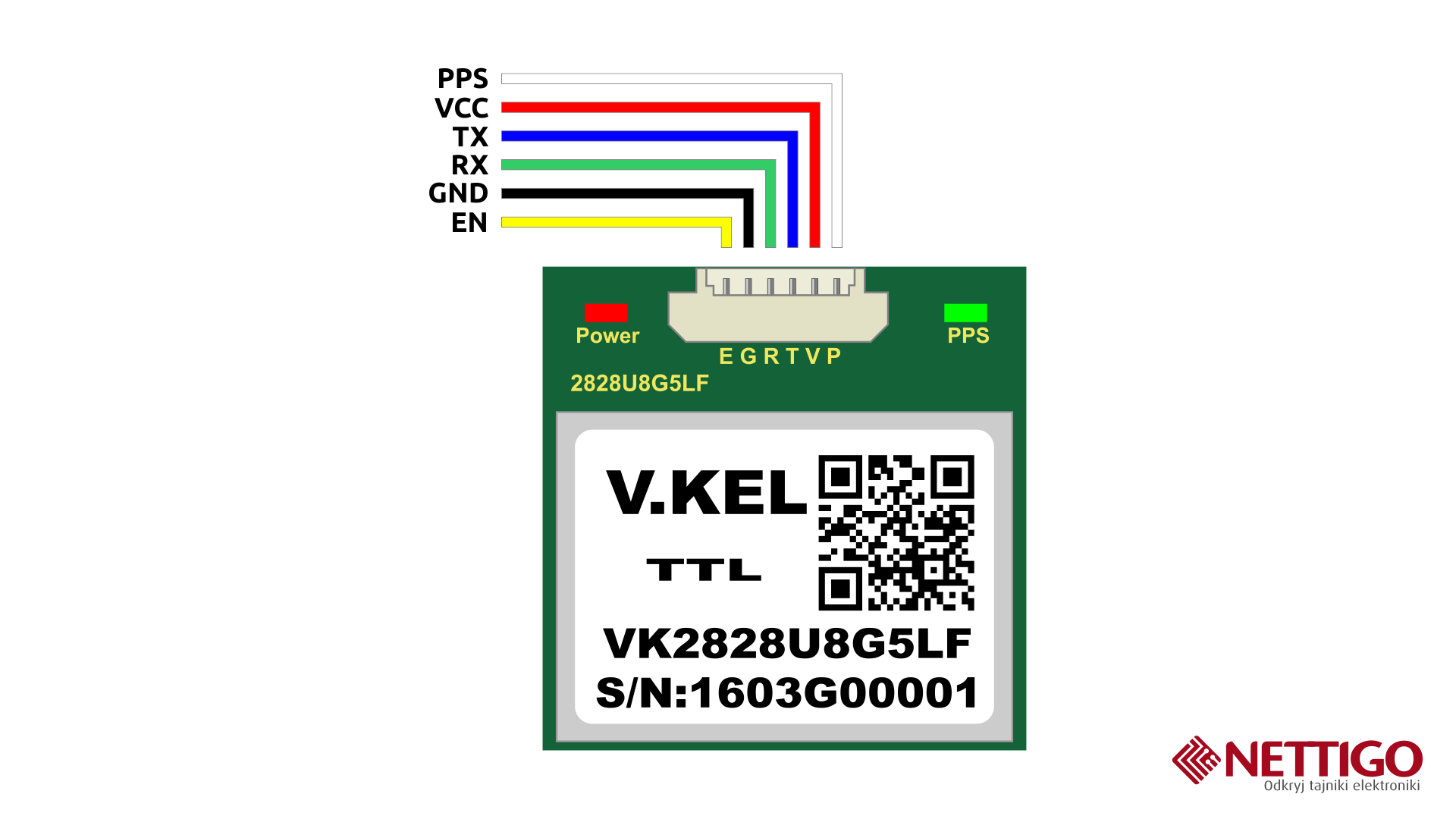

Pinout (od lewej strony złącza, literki znajdują się na PCB):

• E (żółty przewód) - Pin EN - Moduł jest wyłączony gdy stan na pinie jest niski, włączony gdy stan jest wysoki
• G (czarny przewód) - GND - Masa układu
• R (zielony przewód) - RX - Pin odbiorczy
• T (niebieski przewód) - TX - Pin nadawczy
• V (czerwony przewód) - Vcc - Zasilanie układu 3.3 - 5V
• P (biały przewód) - PPS - Wyjście impulsowe

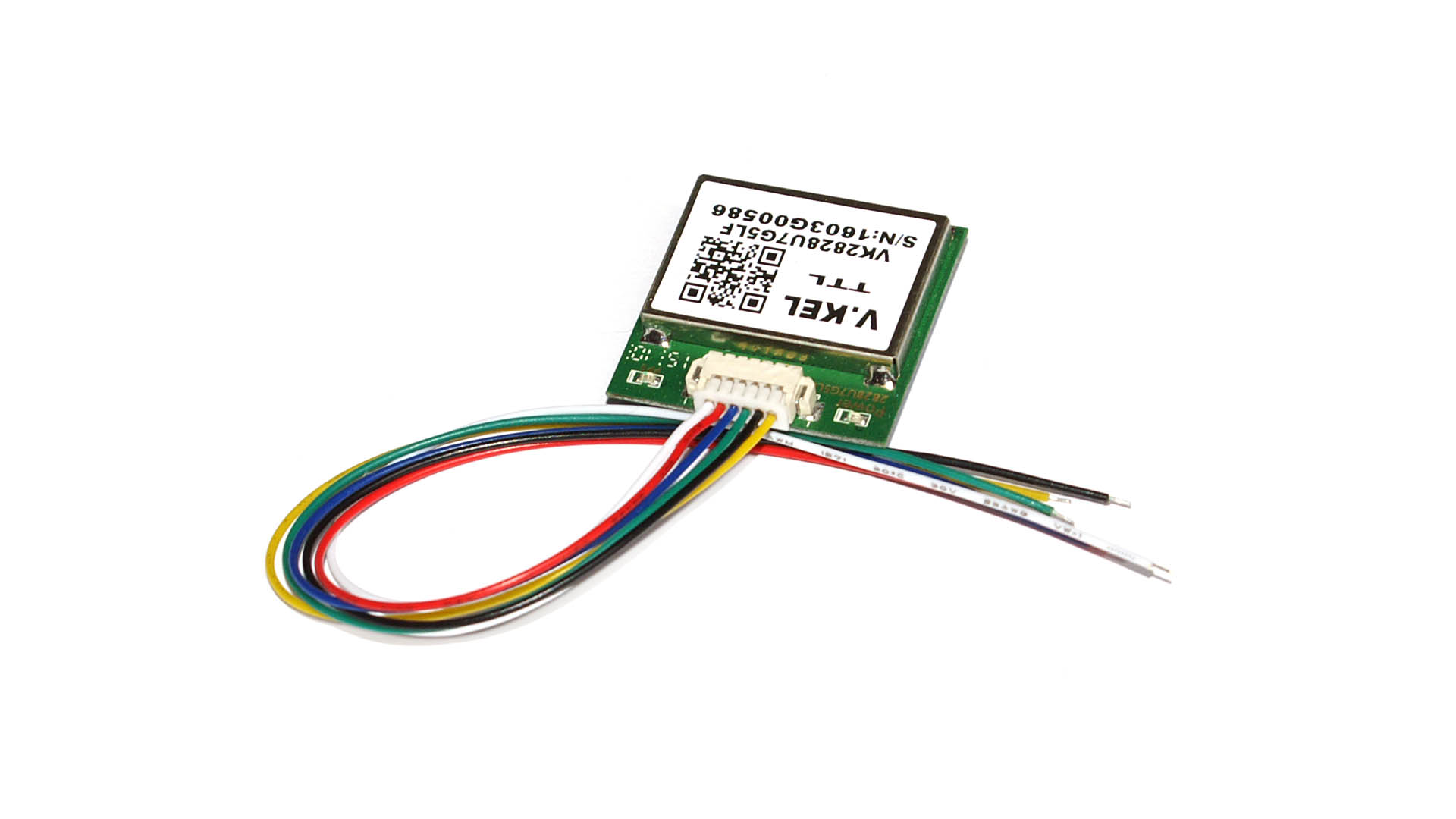

Moduł sprzedajemy z wtykiem i przewodami o długości ok 10 cm.
