Moduł GSM / GPRS SIM800L

Zestaw z jedną anteną

Może zainteresować Cię również zestaw z modułem SIM800L wyposażony w jedną antenę

Miniaturowy moduł GSM

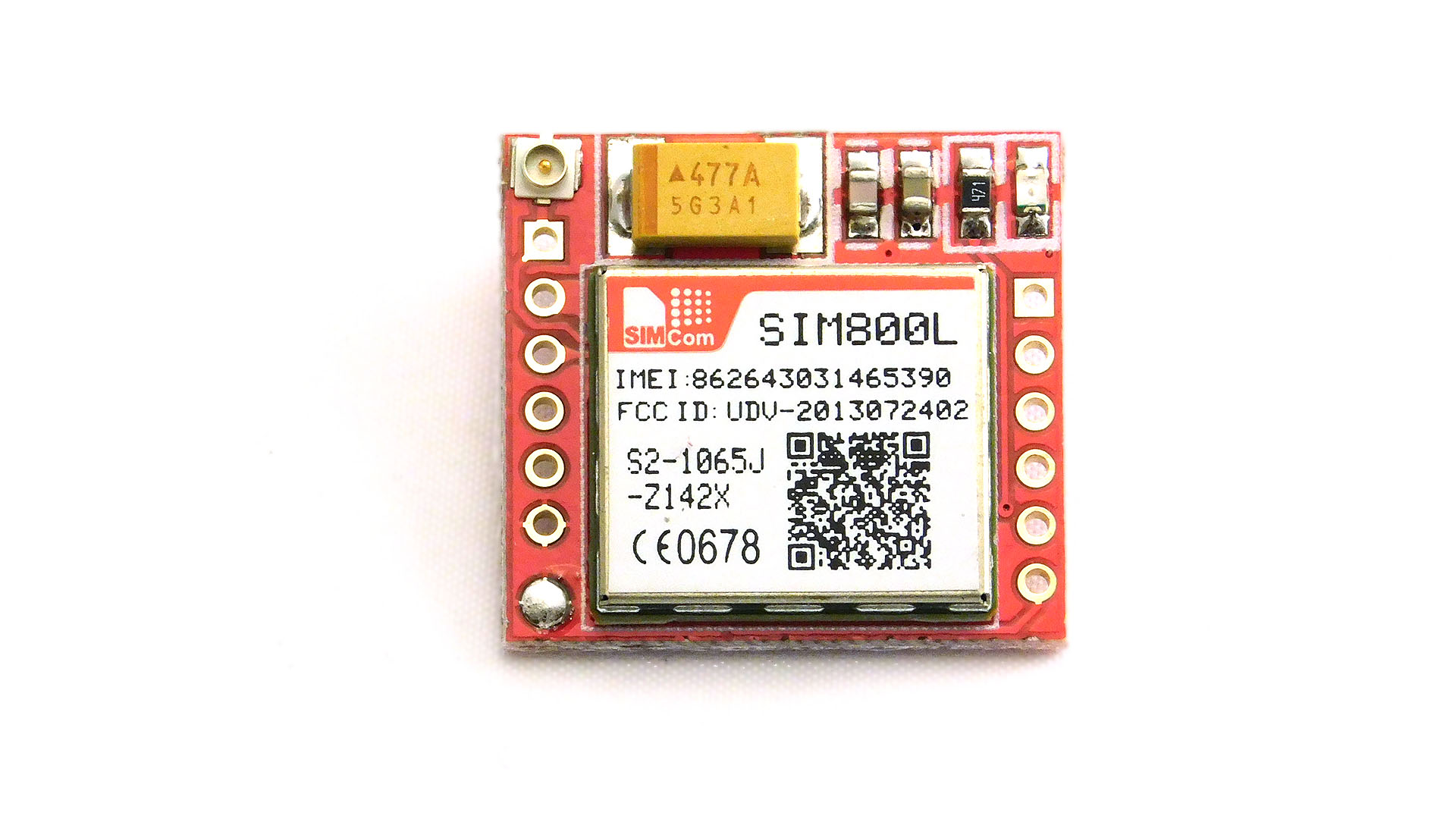

Moduł SIM800L to miniaturowy moduł łączności komórkowej pozwalający na transmisję danych GPRS, wysyłanie i odbieranie wiadomości SMS, wykonywanie i odbieranie połączeń. Jego niska cena, niewielki rozmiar i współpraca z polskimi sieciami komórkowymi czynią go idealnym kandydatem do montażu w projektach wymagających bezprzewodowej łączności na duże dystanse. Po podłączeniu zasilania moduł automatycznie się uruchamia, wyszukuje sieć i się do niej loguje. Dodatkowo na płytce umieszczona jest dioda LED informująca o stanie połączenia (brak zasięgu - szybkie miganie, zalogowany - miganie powolne).

UWAGA: Używając tego modułu, musisz przygotować się na bardzo wysoki chwilowy pobór prądu dochodzący nawet do 2A. Ponadto maksymalne napięcie do komunikacji UART to 2.8V. Wyższe napięcie uszkodzi moduł.

Dwie anteny!

Moduł w zestawie posiada dwie dedykowane anteny. Pierwsza wykonana jest z drutu (lutuję się ją bezpośrednio do złącza NET) - użyteczna wszędzie tam gdzie brakuje miejsca. Druga zaś to samoprzylepna antena PCB na kablu. Ma ona lepsze parametry pracy i dodatkowo pozwala na montaż modułu w metalowych obudowach (pod warunkiem wyprowadzenia anteny na zewnątrz).

Specyfikacja

• Napięcie zasilania: 3.8V - 4.2V
• Zalecane napięcie zasilania: 4V
• Pobór prądu:
  • sleep mode < 2.0mA
  • idle mode < 7.0mA
  • komunikacja GSM (średnio): 350 mA
  • komunikacja GSM (w szczycie): 2000mA
• Rozmiar modułu: 25 x 23 mm
• Komunikacja: UART (maks. 2.8V) i komendy AT
• Złącze karty SIM: microSIM (od spodu)
• Obsługiwane częstotliwości: Quad Band (850 / 950 / 1800 /1900 MHz)
• Złącze anteny: IPX
• Sygnalizacja statusu: dioda LED
• Temperatura pracy: -40 do + 85 ° C

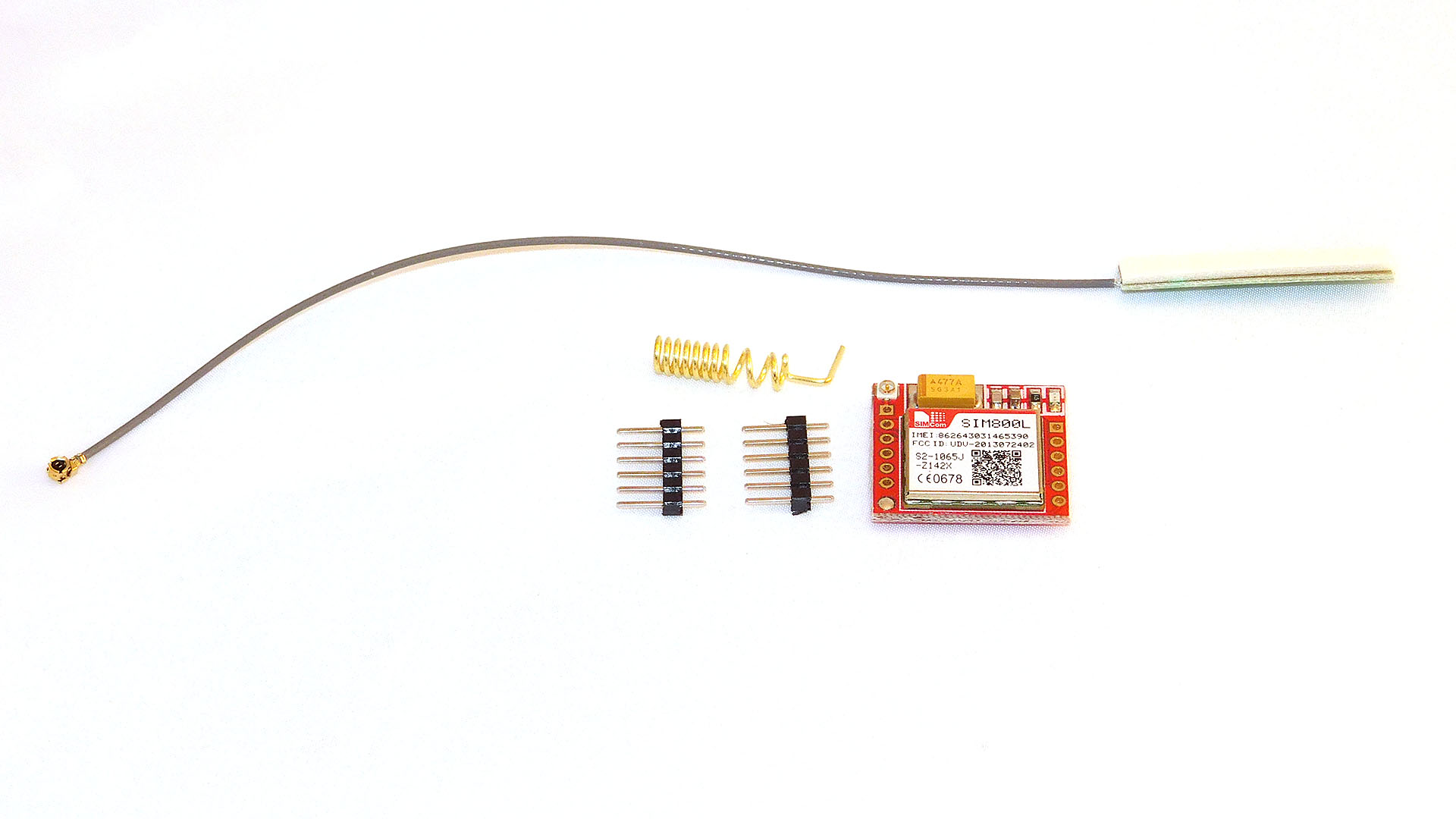

W zestawie:

• moduł SIM800L
• listwa goldpin
• antena z drutu
• samoprzylepna antena PCB z kablem i złączem IPX

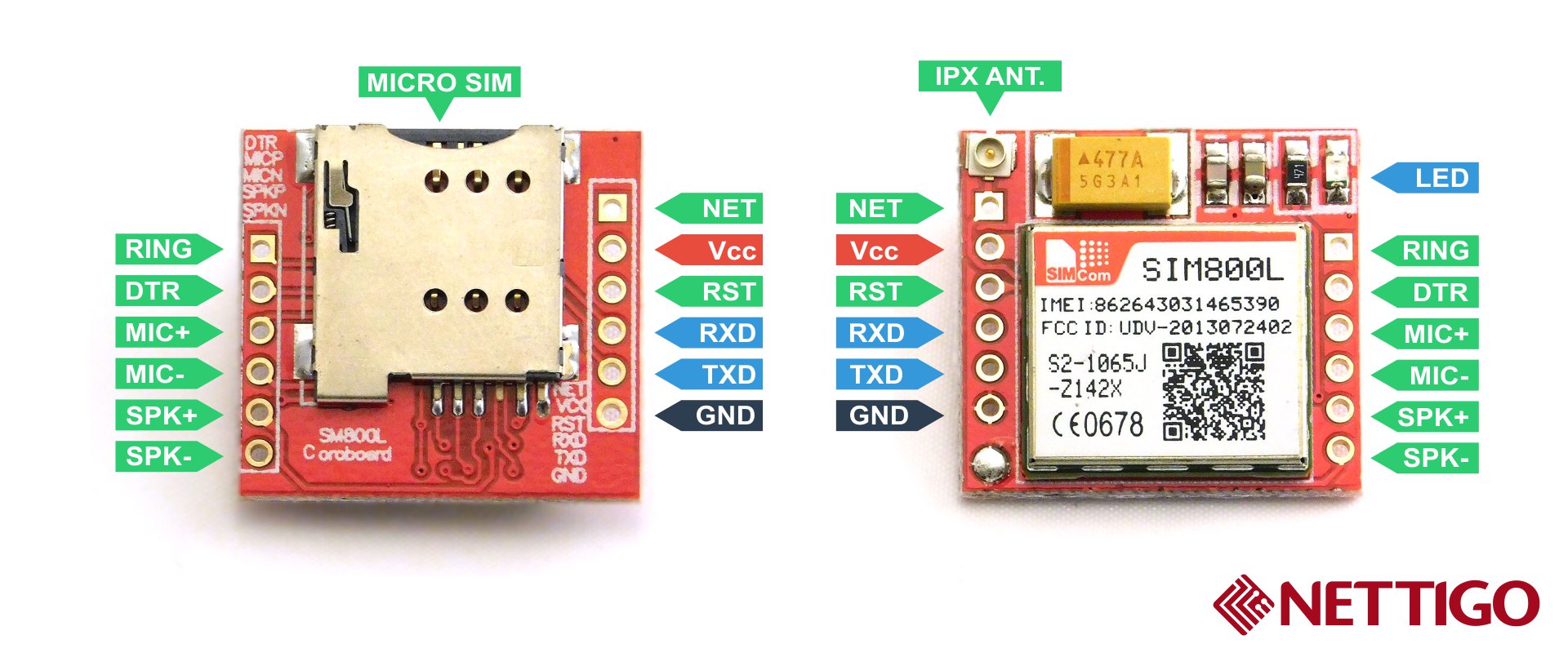

Wyprowadzenia modułu

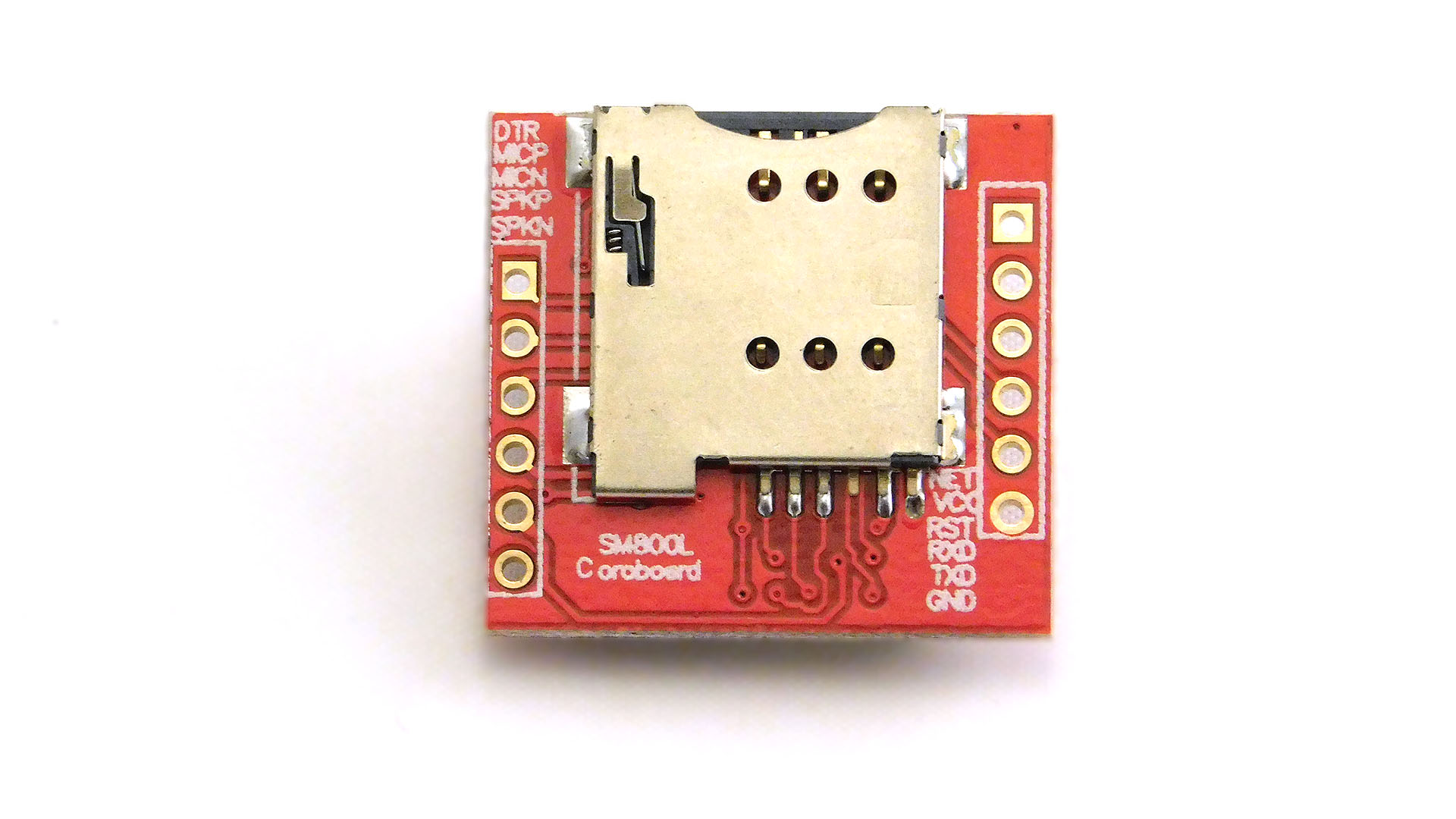

Wyprowadzenia modułu (widok od spodu - strona lewa):

• RING (nie podpisany na PBC, pierwszy od góry - kwadratowy) - stan niski gdy moduł odbiera połączenie
• DTR - uśpienie modułu. Domyślnie w stanie wysokim (moduł jest uśpiony, komunikacja szeregowa jest wyłączona). Po ustawieniu na stan niski moduł wychodzi z uśpienia.
• MICP, MICN - złącze mikrofonu (P + / N -)
• SPKP, SPKN - złącze słuchawki (P + / N -)

Wyprowadzenia modułu (widok od spodu - strona prawa):

• NET - złącze antenowe
• VCC - zasilanie
• RESET - reset
• RXD - komunikacja szeregowa
• TXD - komunikacja szeregowa
• GND - masa

Dodatkowe informacje:

• Biblioteka do Arduino
• Podłączenie modułu do Arduino
