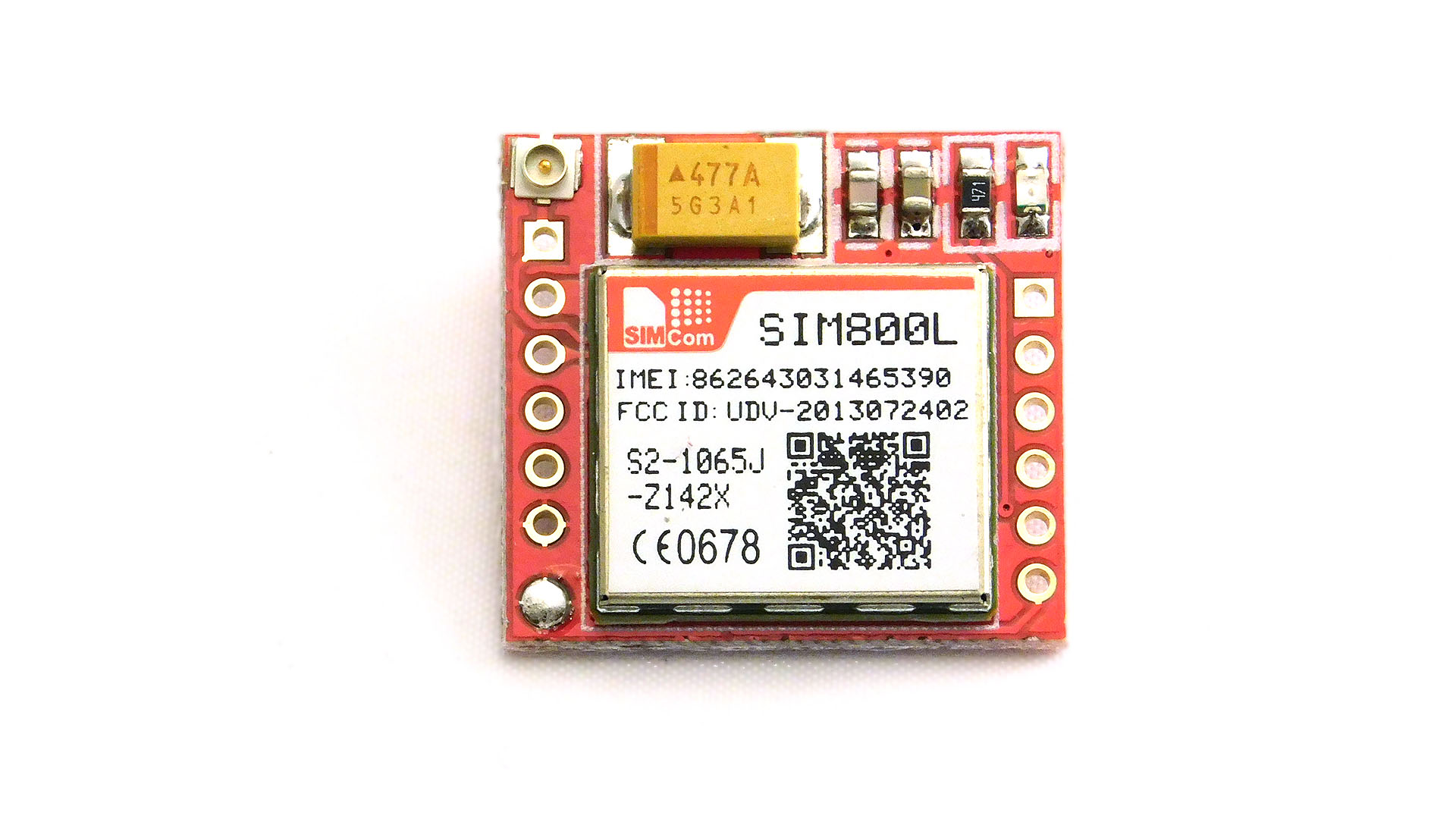

Moduł GSM / GPRS SIM800L - z anteną sprężynkową

Miniaturowy moduł GSM

Moduł SIM800L to miniaturowy moduł łączności komórkowej pozwalający na transmisję danych GPRS, wysyłanie i odbieranie wiadomości SMS, wykonywanie i odbieranie połączeń. Jego niska cena, niewielki rozmiar i współpraca z polskimi sieciami komórkowymi czynią go idealnym kandydatem do montażu w projektach wymagających bezprzewodowej łączności na duże dystanse. Po podłączeniu zasilania moduł automatycznie się uruchamia, wyszukuje sieć i się do niej loguje. Dodatkowo na płytce umieszczona jest dioda LED informująca o stanie połączenia (brak zasięgu - szybkie miganie, zalogowany - miganie powolne).

UWAGA: Używając tego modułu, musisz przygotować się na bardzo wysoki chwilowy pobór prądu dochodzący nawet do 2A. Ponadto maksymalne napięcie do komunikacji UART to 2.8V. Wyższe napięcie uszkodzi moduł.

Antena

Moduł w zestawie posiada jedną dedykowaną antenę. Wykonana jest z drutu (lutuję się ją bezpośrednio do złącza NET) - użyteczna wszędzie tam gdzie brakuje miejsca. Moduł ma złącze IPX do podłączenia zewnętrznej anteny. Możesz sprawdzić czy mamy dostępne zestawy z modułem SIM800L i dwoma antenami.

Specyfikacja:

• Napięcie zasilania: 3.8V - 4.2V
• Zalecane napięcie zasilania: 4V
• Pobór prądu:
  • sleep mode < 2.0mA
  • idle mode < 7.0mA
  • komunikacja GSM (średnio): 350 mA
  • komunikacja GSM (w szczycie): 2000mA
• Rozmiar modułu: 25 x 23 mm
• Komunikacja: UART (maks. 2.8V) i komendy AT

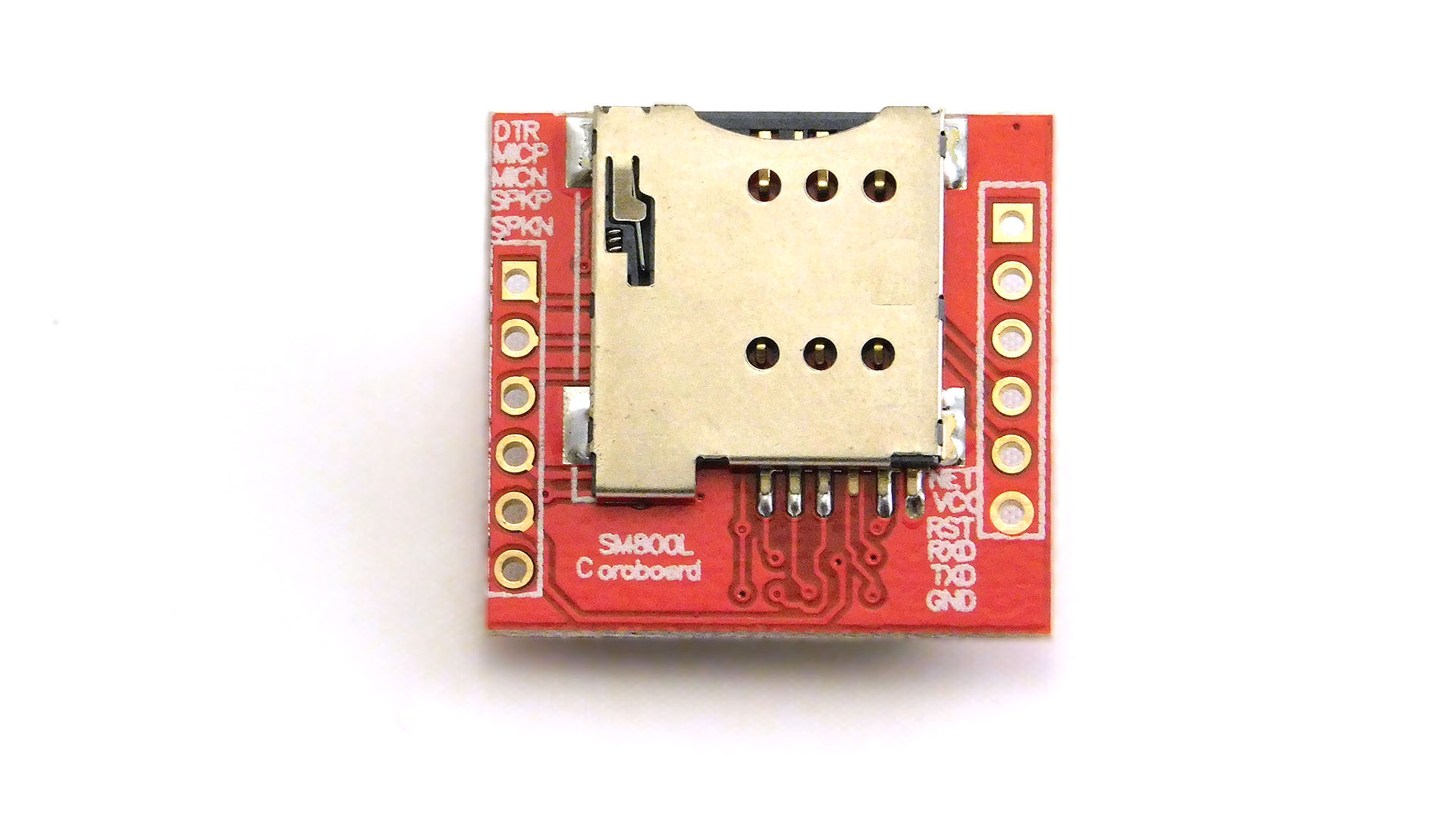

• Złącze karty SIM: microSIM (od spodu)
• Obsługiwane częstotliwości: Quad Band (850 / 950 / 1800 /1900 MHz)
• Złącze anteny: IPX
• Sygnalizacja statusu: dioda LED
• Temperatura pracy: -40 do + 85 ° C

W zestawie:

• moduł SIM800L
• listwa goldpin
• antena z drutu

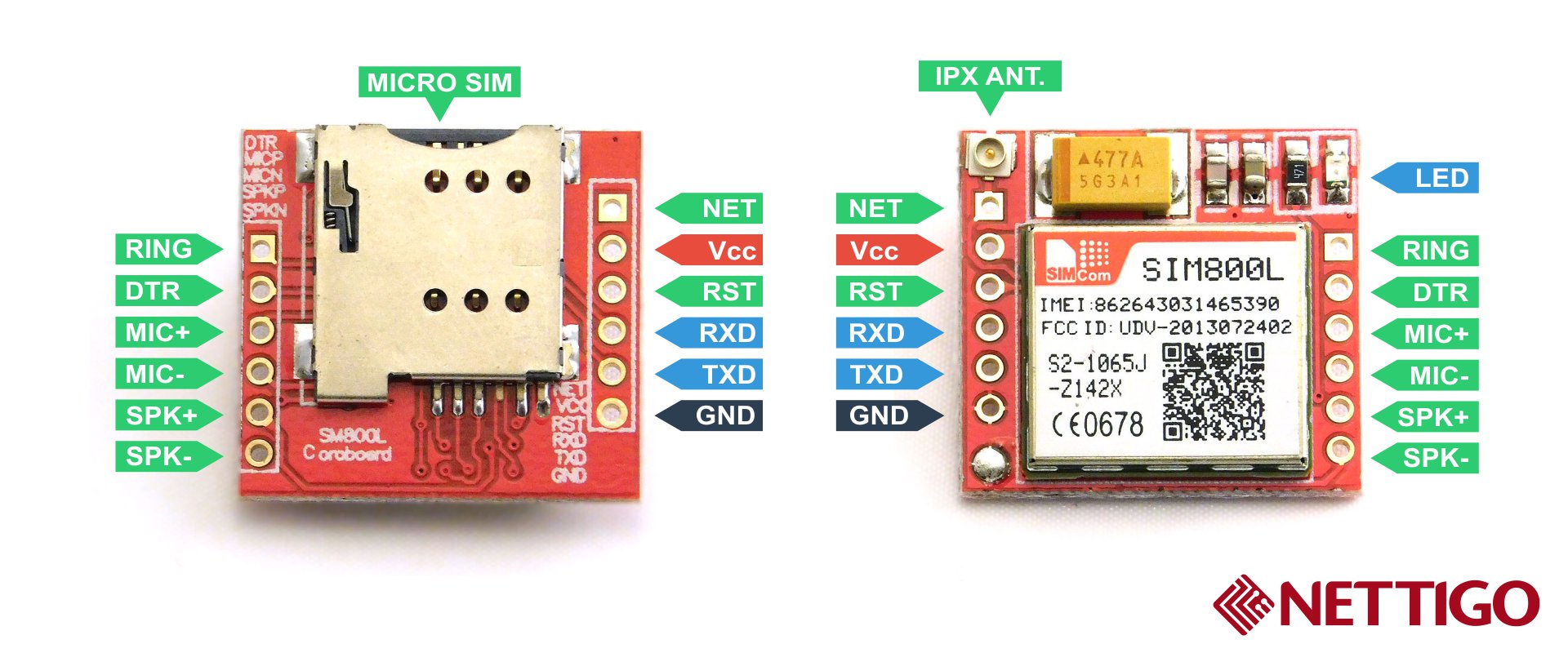

Wyprowadzenia modułu

Wyprowadzenia modułu (widok od spodu - strona lewa):

• RING (nie podpisany na PBC, pierwszy od góry - kwadratowy) - stan niski gdy moduł odbiera połączenie
• DTR - uśpienie modułu. Domyślnie w stanie wysokim (moduł jest uśpiony, komunikacja szerogowa jest wyłączona). Po ustawieniu na stan niski moduł wychodzi z uśpienia.
• MICP, MICN - złącze mikrofonu (P + / N -)
• SPKP, SPKN - złącze słuchawki (P + / N -)

Wyprowadzenia modułu (widok od spodu - strona prawa):

• NET - złącze antenowe
• VCC - zasilanie
• RESET - reset
• RXD - komunikacja szeregowa
• TXD - komunikacja szeregowa
• GND - masa

Dodatkowe informacje:

• Biblioteka do Arduino
• Podłączenie modułu do Arduino
