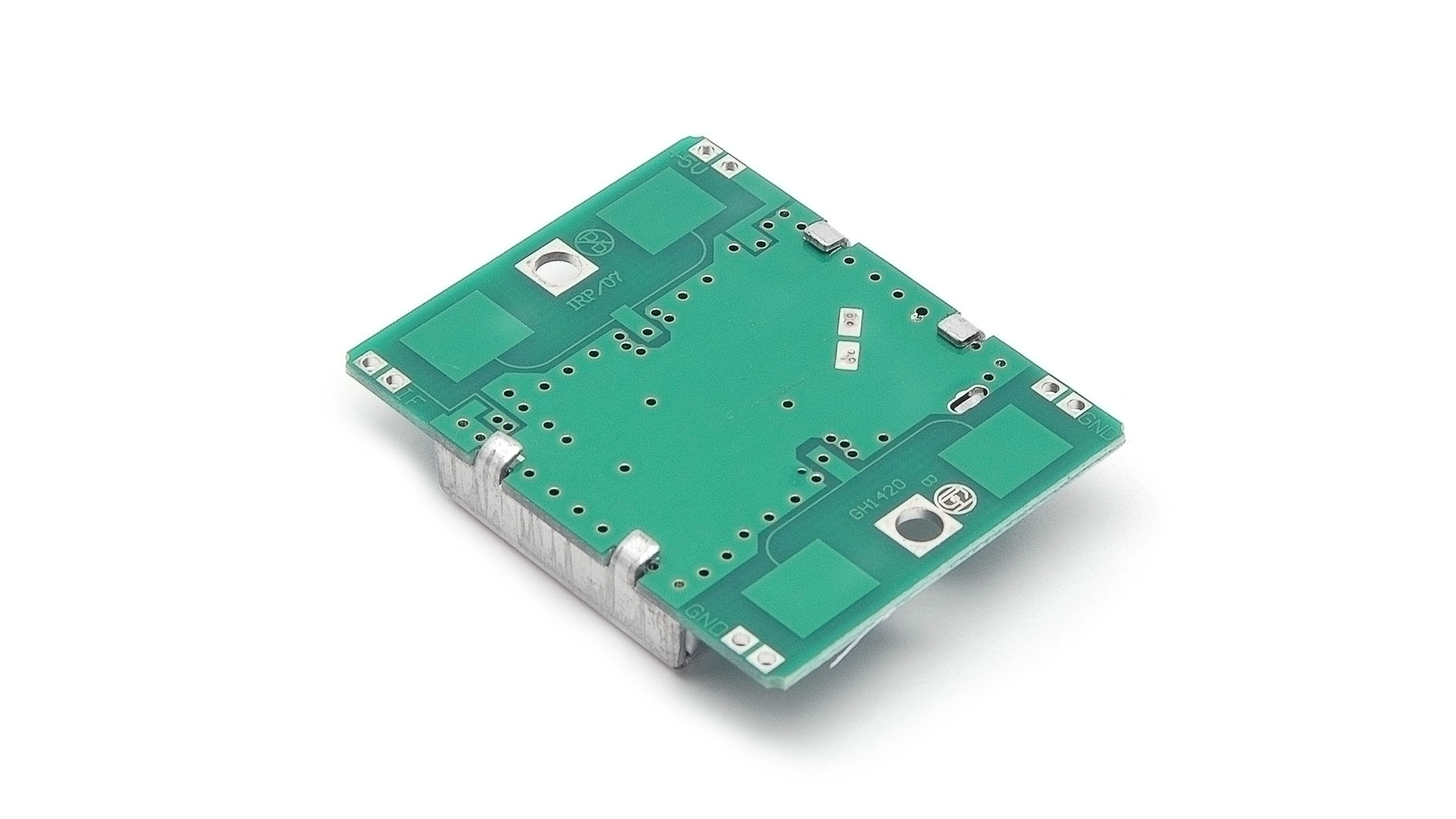

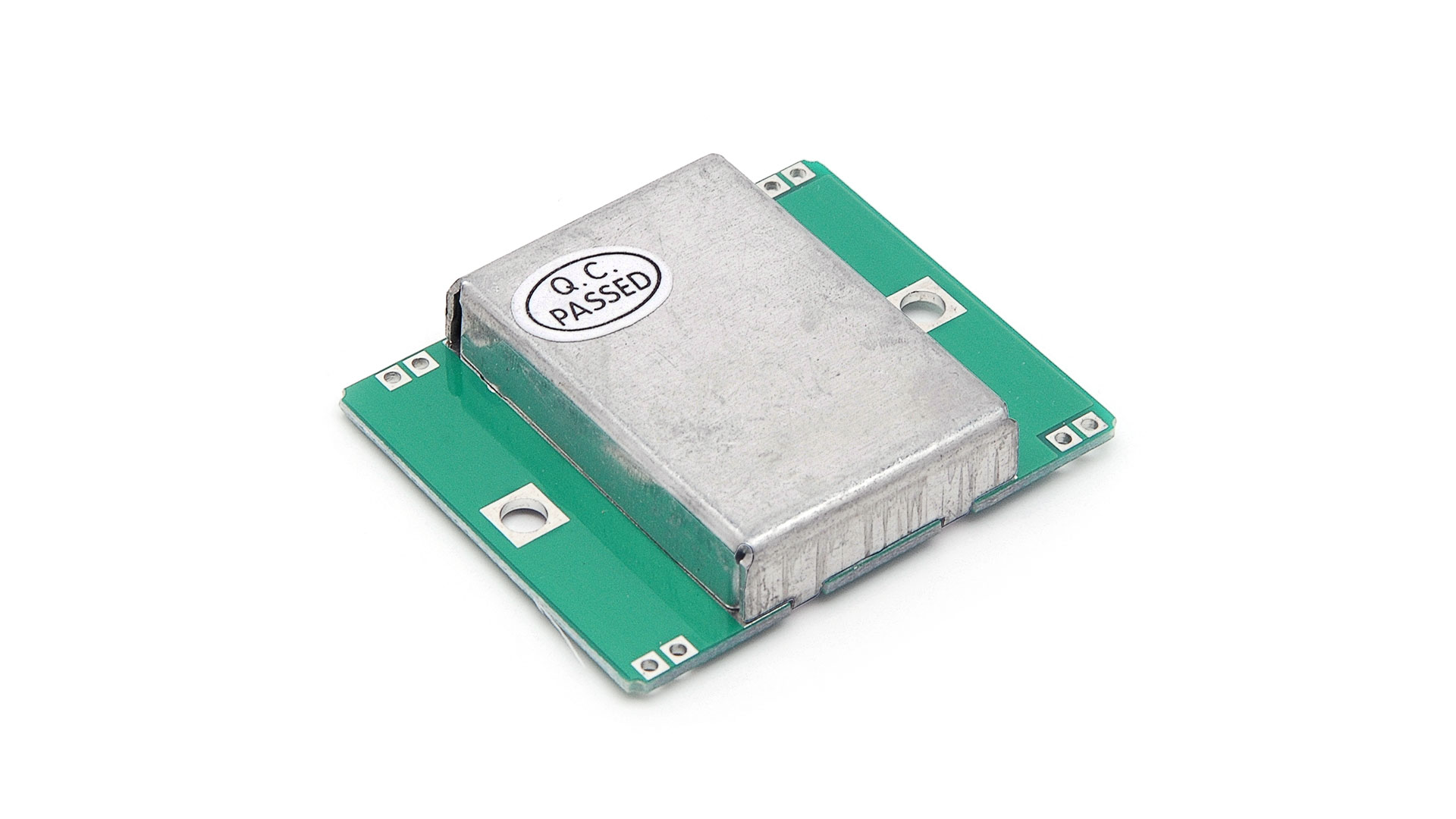

Radarowy czujnik ruchu

W odróżnieniu od czujników ruchu działających na podczerwień, ten moduł nie wykorzystuje światła do detekcji. Nie musi bezpośrednio “widzieć” obszaru na którym następuje detekcja. Używa fal radiowych o częstotliwości 10.525 GHz i rejestruje przesunięcie w fazie następujące po odbiciu od poruszającego się obiektu. Więc tak długo jak nie jest umieszczony za elementem ekranującym fale radiowe (metalowe powierzchnie, siatki stalowe, itp) tak długo jest w stanie wykrywać obiekty. Oczywiście należy pamiętać o tym, że każda dodatkowa przeszkoda po drodze ogranicza jego zasięg. Dużym atutem czujnika mikrofalowego jest fakt, że nie reaguje on na zmiany ciepła. Może więc być stosowany tam, gdzie standardowy sensor PIR powodowałby wiele fałszywych alarmów. Co za tym idzie, wykrywa również obiekty nieożywione w temperaturze otoczenia - coś czego PIR nie jest w stanie zrobić.

Specyfikacja:

• Napięcie zasilania: 4.75 - 5.25 V
• Częstotliwość pracy: 10.525 GHz
• Rozmiar: 37 x 45 x 8 mm
• Temperatura pracy: od -20°C do 50°C
• Zasięg: do 20m
• Pobór prądu: 20-30mA

Kilka uwag

Moduł jest wrażliwy na wyładowania elektrostatyczne. Podczas lutowania należy uziemić moduł i używać sprzętu lutowniczego ESD SAFE. Wyjście IF modułu jest bardzo wrażliwe na wyładowania elektrostatyczne. Aby sprawdzić czy moduł po lutowaniu nadal jest sprawny, ustaw multimetr w tryb sprawdzania diod. Spadek napięcia pomiędzy IF i GND powinien wynosić około 0.25V.

Ten moduł nie jest produkowany przez ST Electronics AgilSense. To popularny chiński moduł, zbudowany bardzo podobnie. Dlatego do opisu załączyliśmy pliki od AgilSense.
