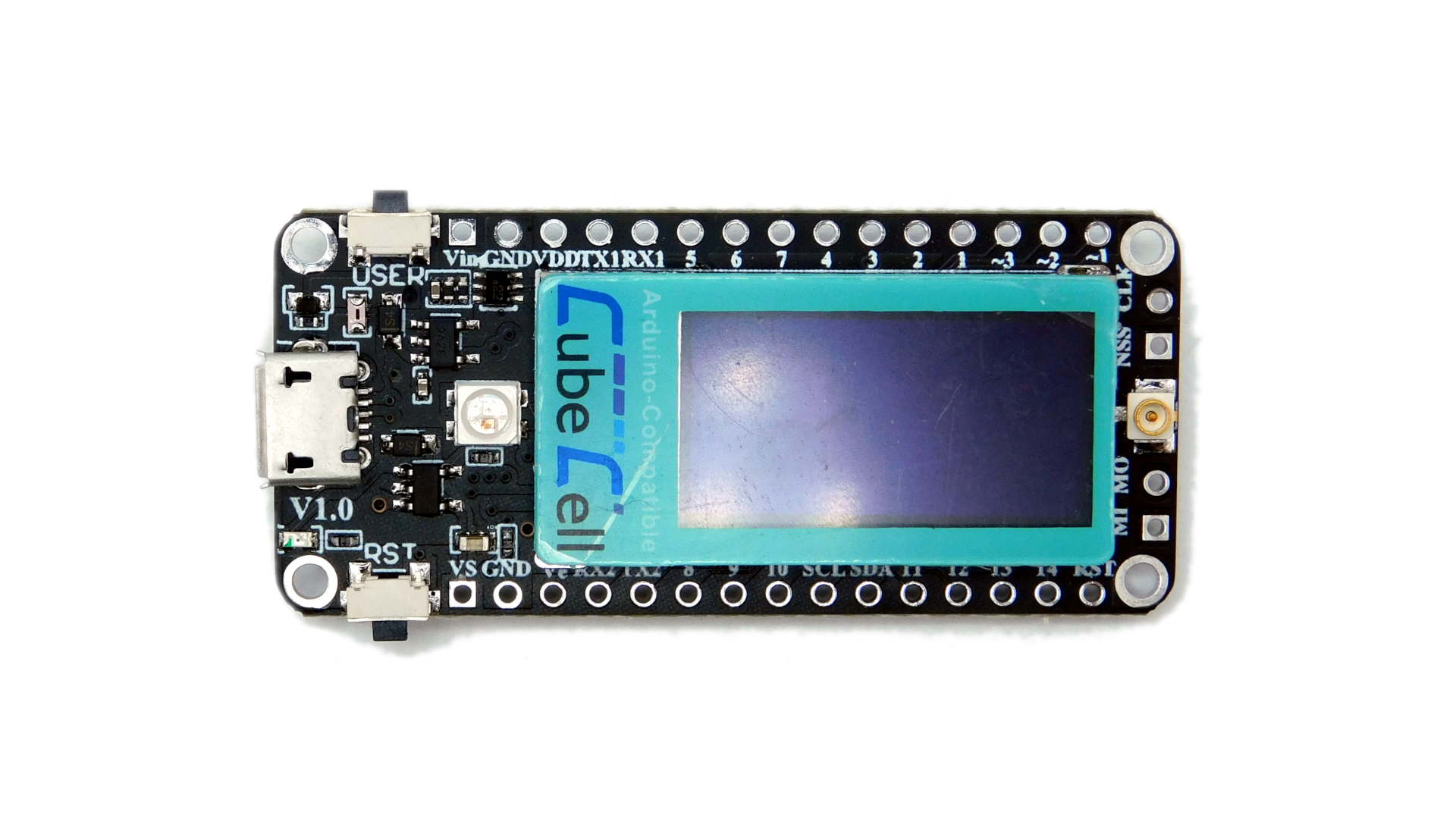

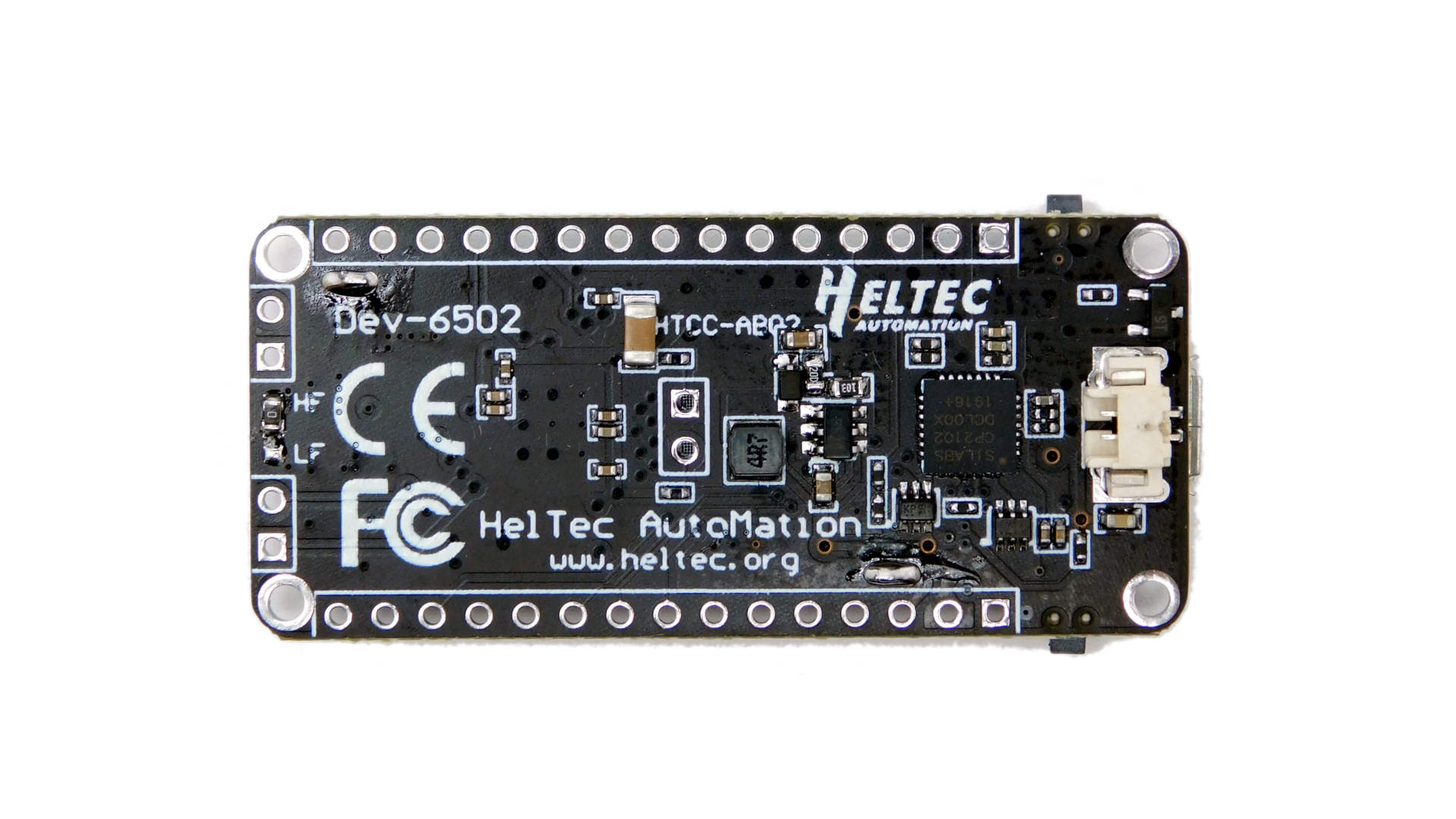

Moduł Heltec CubeCell Dev-Board Plus HTCC-AB02 LoRa 868 MHz - płytka rozwojowa

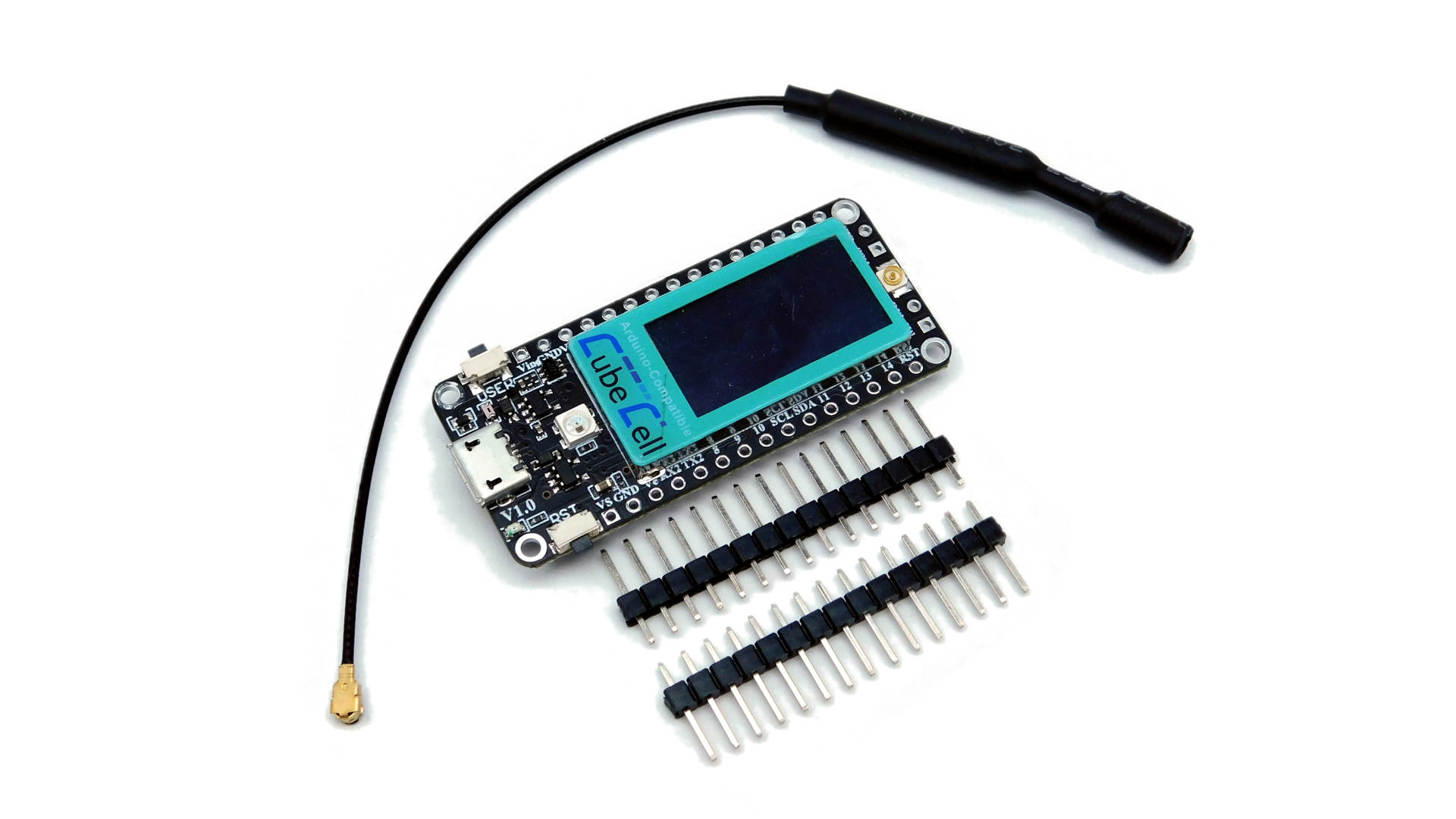

W zestawie:

• płytka rozwojowa HTCC-AB02 868 MHz
• antena (typu sprężynka)
• zestaw goldpinów

Główne zalety:

• Programowanie z poziomu Arduino IDE.
• Certyfikacja CE i FCC.
• Bazuje na energooszczędnym układzie ASR6052 ze zintegrowanym rdzeniem ARM® Cortex® M0+ i radiem Semtech SX1262.
• Super niski pobór energii w głębokim uśpieniu - 3.5µA.
• Wsparcie LoRaWAN 1.0.2.
• Złącze SH1.25-2 do baterii litowej
• Możliwość podłączenia (pin Vs) panelu fotowoltaicznego (5.5-7V) - układ zarządzania energią
• Złącze microUSB
• Wbudowany konwerter USB CP2102 pozwalający na programowanie układu
• Dobre dopasowanie toru radiowego
• Wbudowany wyświetlacz OLED 0.96 cala, 128x64
• Dioda RGB na płytce (zgodna z WS2812, pin 45)

Specyfikacja:

• Producent: Heltec
• Model: HTCC-AB02
• Układ główny: ASR6502 (48MHz ARM® Cortex® M0+ MCU)
• Wbudowane radio: Semtech SX1262
• Częstotliwość pracy: 868MHz
• Moc maksymalna: 22dB ± 1dB
• Pamięć flash: 128 KB
• Pamięć RAM: 16 KB
• Zasoby:
  • 2x UART
  • 2x SPI
  • 2x I²C
  • 1x SWD
  • 3x ADC (12-bit)
  • 8-kanałowy DMA
  • 16x GPIO
• Wymiary: 51.9 x 25 x 8mm
• Temperatura pracy: od -40°C do 80°C
• Wbudowany wyświetlacz graficzny OLED 0.96 cala, 128x64
• Dioda RGB (zgodna z WS2812)
