Płytka rozwojowa CubeCell z odbiornikiem GPS

Heltec CubeCell HTCC-AB02S to prawdziwy kombajn. Posiada wydajny rdzeń ARM Cortex M0+ z dużą ilością GPIO, radio LoRa SX1262 wpierające LoRaWAN, niebieski wyświetlacz OLED, odbiornik GPS oraz możliwość podpięcia akumulatora i ładowania go z ogniwa słonecznego.

Procesor i radio

CubeCell posiada szybki 32-bitowy rdzeń ARM Cortex M0+ taktowany zegarem 48MHz. Na pokładzie układu scalonego ASR6052 oprócz wspomnianego procesora znalazło się też radio LoRa Semtech SX1262. Obecnie moduł pozwala na obsługę LoRaWAN w wersji 1.0.2. Jak na ilość zintegrowanych podzespołów, cała płytka jest naprawdę energooszczędna. W trybie DeepSleep zużywa do 50uA.

Energia ze słońca i zarządzanie zasilaniem

Płytka rozwojowa może być bezpośrednio podpięta do panelu fotowoltaicznego o napięciu od 5.5 do 7V. Na płytce znajduje się też złącze SH1.25-2 (raster 1.25 mm) do którego podepniesz akumulator litowo-jonowy. Wbudowany układ zadba o zabezpieczenie przed nadmiernym rozładowaniem i przeładowaniem. Co więcej współpracuje on z zasilaniem z USB i zadba o automatyczne przełączenie źródła zasilania. Złącze microUSB posiada zabezpieczenie ESD, przeciwzwarciowe i ekranowanie RF. Za komunikację z komputerem odpowiada znany i lubiany konwerter USB-Serial CP2102. Nie wymaga on dodatkowych sterowników w większości współczesnych systemów operacyjnych.

W zestawie:

• 1 x Moduł Heltec CubeCell GPS-6502 HTCC-AB02S
• 2 x drabinka goldpin
• 1 x Antena 433Mhz

Główne zalety:

• Zaprogramujesz w Arduino IDE!
• Certyfikacja CE i FCC
• Oparty o układ ASR6052 ze zintegrowanym PSoC® MCU serii 4000 (ARM® Cortex® M0+) i radiem LoRa Semtech SX1262
• Wsparcie dla LoRaWAN 1.0.2
• Niskie zużycie energii w Deep Sleep: 50uA
• Wbudowany układ ładowania akumulatorów litowych z ogniw fotowoltaicznych
• Dobre dopasowanie impedancji toru radiowego
• Duży zasięg

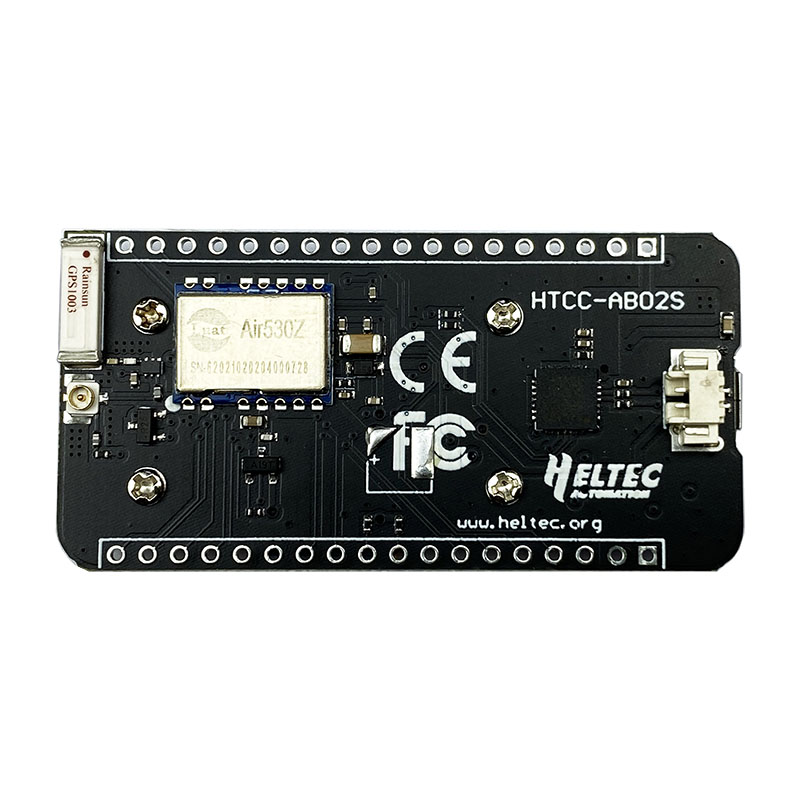

• Wbudowany odbiornik GPS Air530 obsługujący GPS/Beidou

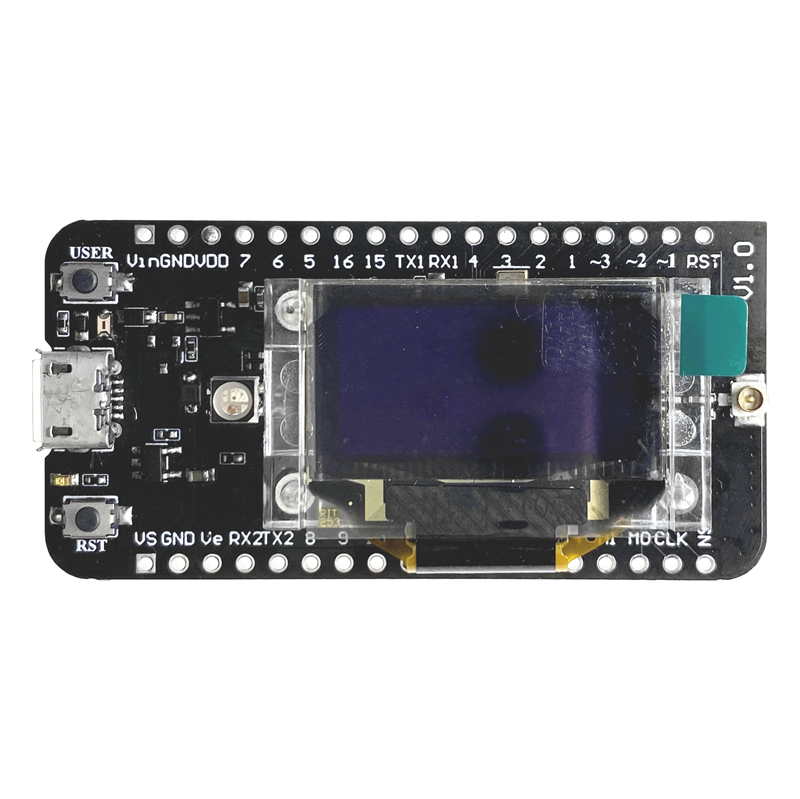

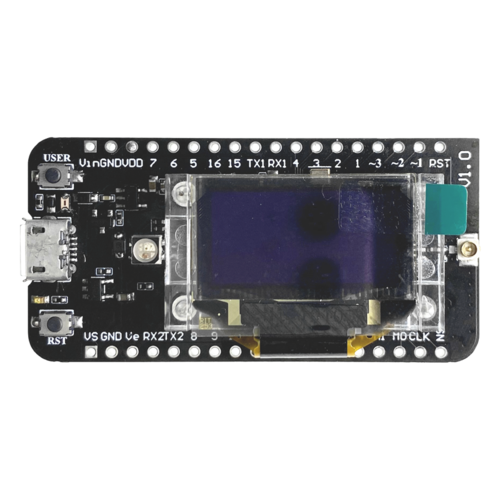

• Wbudowany ekran OLED 0.96” 128x64px

Specyfikacja:

• MCU: ASR6502 (48 MHz ARM® Cortex® M0+ MCU, 128KB FLASH, 16KB SRAM)
• LoRa: ASR6502 (Semtech® LoRa® Transceiver SX1262)
• Częstotliwość pracy LoRaWAN: EU433
• Maksymalna moc nadawcza LoRa: 22dB ± 1dB
• Zasoby sprzętowe:
  • 2 x UART
  • 2 x SPI
  • 2 x I2C
  • 1 x SWD
  • 3 x 12–bit ADC
  • 8–kanałowe DMA
  • 16 x GPIO
• FLASH: 128KB
• Antena LoRa (IPEX)
• Rozmiar: 59.9mm x 27.9mm x 9.5 mm
• Złącze akumulatora: SH1.25-2P
• Napięcie obsługiwanych akumulatorów: 3.7V
• Napięcie obsługiwanych paneli fotowoltaicznych: 5.5 - 7.0V
• Napięcie zasilania:
  • USB (≥500mA): 4.7 - 6V
  • Akumulator (≥250mA): 3.3 - 4.2V
  • Pinem 3.3V (≥150mA): 2.7 - 3.5V
  • Pinem 5V (≥500mA): 4.7 - 6V
• Konwerter USB-Serial: CP2102
• Zużycie prądu przez radio:
  • Odbiór LoRa Rx: 10mA
  • Nadawanie LoRa 10dBm: 70mA
  • Nadawanie LoRa 14dBm: 90mA
  • Nadawanie LoRa 17dBm: 100mA
  • Nadawanie LoRa 20dBm: 105mA
• Wydajność prądowa:
  • 3.3V: 500mA
  • 5V (USB): równa wydajności zasilacza
  • Sterowanie zewnętrznym urządzeniem (Vext 3.3V): 350mA
