Moduł Heltec CubeCell HTCC-AM01 LoRa 868 MHz

Kod:
MOD-1915
Waga: Help
5 g
Dostawca:

Mały i bardzo oszczędny moduł z budowanym rdzeniem ARM Cortex M0+ i radiem LoRa SX1262. Zaprogramujesz w Arduino IDE!

W magazynie Help 32

PLN 61,91
PLN 50,33 bez VAT
Ile sztuk? Rabat Cena za szt
1 61,91
5+ 8,00 % 56,95
10+ 12,00 % 54,48
25+ 16,00 % 52,00
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Etykiety: LoRa, LoRaWAN, 868MHz, ASR6051, SX1262

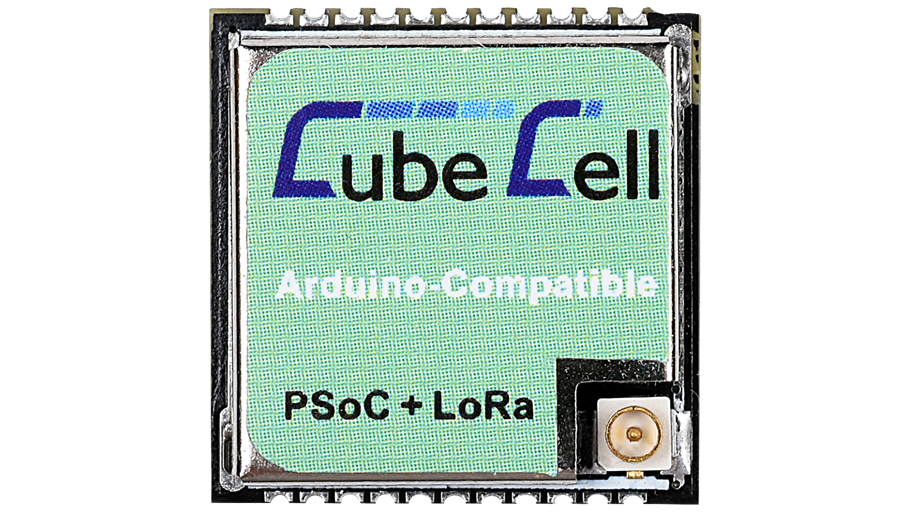

Malutki moduł z radiem LoRa i ARM Cortex M0+

Jest mniejszy niż znaczek pocztowy. Mierzy zaledwie 18x18mm. Posiada szybki 32-bitowy rdzeń ARM Cortex M0+ taktowany zegarem 48MHz. Na pokładzie układu scalonego ASR6051 oprócz wspomnianego procesora znalazło się też radio LoRa Semtech SX1262. Moduł pozwala na obsługę LoRaWAN w wersji 1.0.3. Wysoki stopień integracji układu pozwala na redukcję zużywanej energii - do 3.5uA w trybie DeepSleep. Pozwala to na konstruowanie urządzeń działających latami na zasilaniu bateryjnym.

Integracja modułu w Twoim układzie jest bardzo prosta. Wystarczy dosłownie kilka komponentów. Producent obiecuje też dobre dopasowanie impedancji toru radiowego co w teorii powinno pozwolić na uzyskanie bardzo dużego zasięgu.

Główne zalety:

  • Zaprogramujesz w Arduino IDE!
  • Certyfikacja CE i FCC
  • Oparty o układ ASR6051 ze zintegrowanym PSoC® MCU serii 4000 (ARM® Cortex® M0+) i radiem LoRa Semtech SX1262
  • Wsparcie dla LoRaWAN 1.0.3
  • Ultra niskie zużycie energii w Deep Sleep: 3.5uA
  • Raster 1.27 do montażu powierzchniowego SMT
  • Dobre dopasowanie impedancji toru radiowego
  • Duży zasięg

Specyfikacja:

  • MCU: ASR6501 (48 MHz ARM® Cortex® M0+ MCU, 128KB FLASH, 16KB SRAM)
  • LoRa: ASR6501 (Semtech® LoRa® Transceiver SX1262)
  • Częstotliwość pracy LoRa: EU_863_870, US_902_928
  • Maksymalna moc nadawcza LoRa: 21dB ± 1dB
  • Zasoby sprzętowe:
    • 1 x UART
    • 1 x SPI
    • 1 x I2C
    • 1 x SWD
    • 12–bit ADC
    • 8–kanałowe DMA
    • 6 x GPIO
  • FLASH: 128KB
  • Obudowa: 2x11 w rastrze 1.27mm
  • Antena LoRa (IPEX)
  • Rozmiar: 18mm x 18mm x 2 mm
  • Niskie zużycie energii: Deep Sleep 3.5uA
  • Napięcie zasilania: 3.3 V (2.7 - 3.5V)
  • Zużycie prądu:
    • Odbiór LoRa Rx: 10mA
    • Nadawanie LoRa 10dBm: 70mA
    • Nadawanie LoRa 14dBm: 90mA
    • Nadawanie LoRa 17dBm: 100mA
    • Nadawanie LoRa 20dBm: 105mA
    • Sleep Mode (przy 3.3V): 3.5uA
