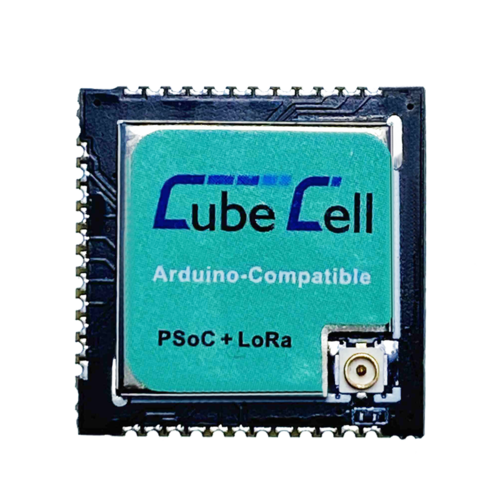

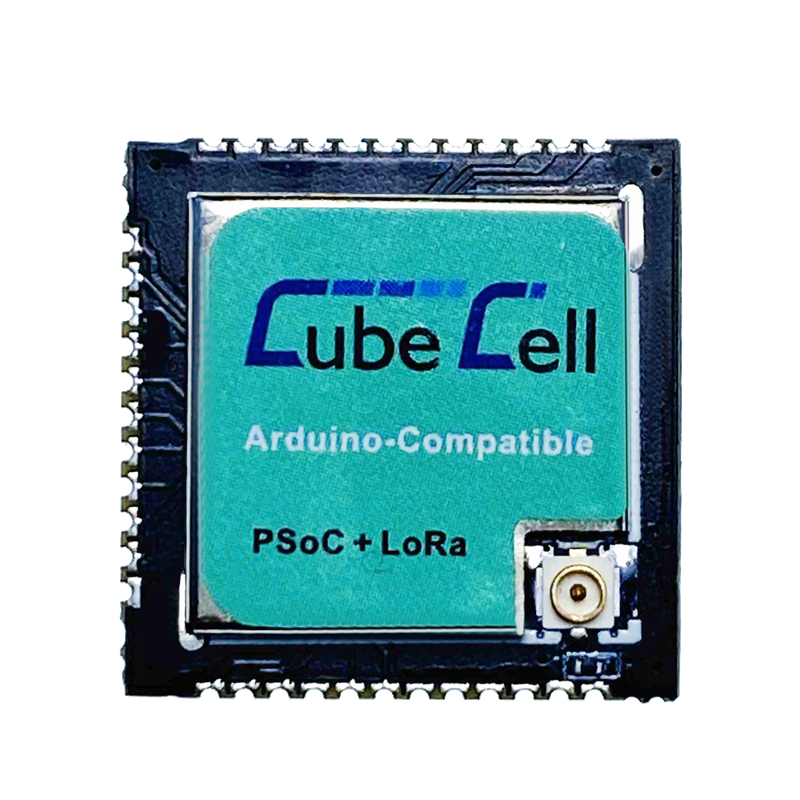

Malutki moduł z radiem LoRa i ARM Cortex M0+

Podobny do swego mniejszego brata, ale parę milimetrów większy (20.4 x 20.4) i ma więcej wyjść.

Główne zalety:

• Zaprogramujesz w Arduino IDE!
• Certyfikacja CE i FCC
• Oparty o układ ASR6051 ze zintegrowanym PSoC® MCU serii 4000 (ARM® Cortex® M0+) i radiem LoRa Semtech SX1262
• Wsparcie dla LoRaWAN 1.0.3
• Ultra niskie zużycie energii w Deep Sleep: 3.5uA
• Raster 1.27 do montażu powierzchniowego SMT
• Dobre dopasowanie impedancji toru radiowego
• Duży zasięg

Specyfikacja:

• MCU: ASR6501 (48 MHz ARM® Cortex® M0+ MCU, 128KB FLASH, 16KB SRAM)
• LoRa: ASR6501 (Semtech® LoRa® Transceiver SX1262)
• Częstotliwość pracy LoRa: EU_863_870, US_902_928
• Maksymalna moc nadawcza LoRa: 21dB ± 1dB
• Zasoby sprzętowe:
  • 2 x UART
  • 2 x SPI
  • 2 x I2C
  • 1 x SWD
  • 12–bit ADC x 3
  • 8–kanałowe DMA
  • 16 x GPIO
• FLASH: 128KB
• Obudowa: 2x11 w rastrze 1.27mm
• Antena LoRa (IPEX)
• Rozmiar: 20.4mm x 20.4mm x 3 mm
• Niskie zużycie energii: Deep Sleep 3.5uA
• Napięcie zasilania: 3.3 V (2.7 - 3.5V)
• Zużycie prądu:
  • Odbiór LoRa Rx: 10mA
  • Nadawanie LoRa 10dBm: 70mA
  • Nadawanie LoRa 14dBm: 90mA
  • Nadawanie LoRa 17dBm: 100mA
  • Nadawanie LoRa 20dBm: 105mA
  • Sleep Mode (przy 3.3V): 3.5uA

W porównaniu z wspomnianym mniejszym bratem HTCC-AM01 moduł ma więcej wyprowadzonych GPIO oraz peryferiów. Procesor jest ten sam (zegar, pamięć, itp)

Linki:

• Instalacja środowiska CubeCell w Arduino IDE
  • Plik Readme w serwisie Github
  • Dodawanie przez menedżera płytek Arduino IDE
• Kod źródłowy implementacji CubeCell w Arduino
• [Diagram wyprowadzeń CubeCell HTCC-AM02]https://resource.heltec.cn/download/CubeCell/HTCC-AM02_Module/HTCC-AM02_PinoutDiagram.pdf)
• Minimalne wymagania sprzętowe przy implementacji CubeCell HTCC-AM02
• Biblioteka do EasyEDA - ale jej nie używaliśmy, upewnij się że jest OK.
