HM-10 na CS2541

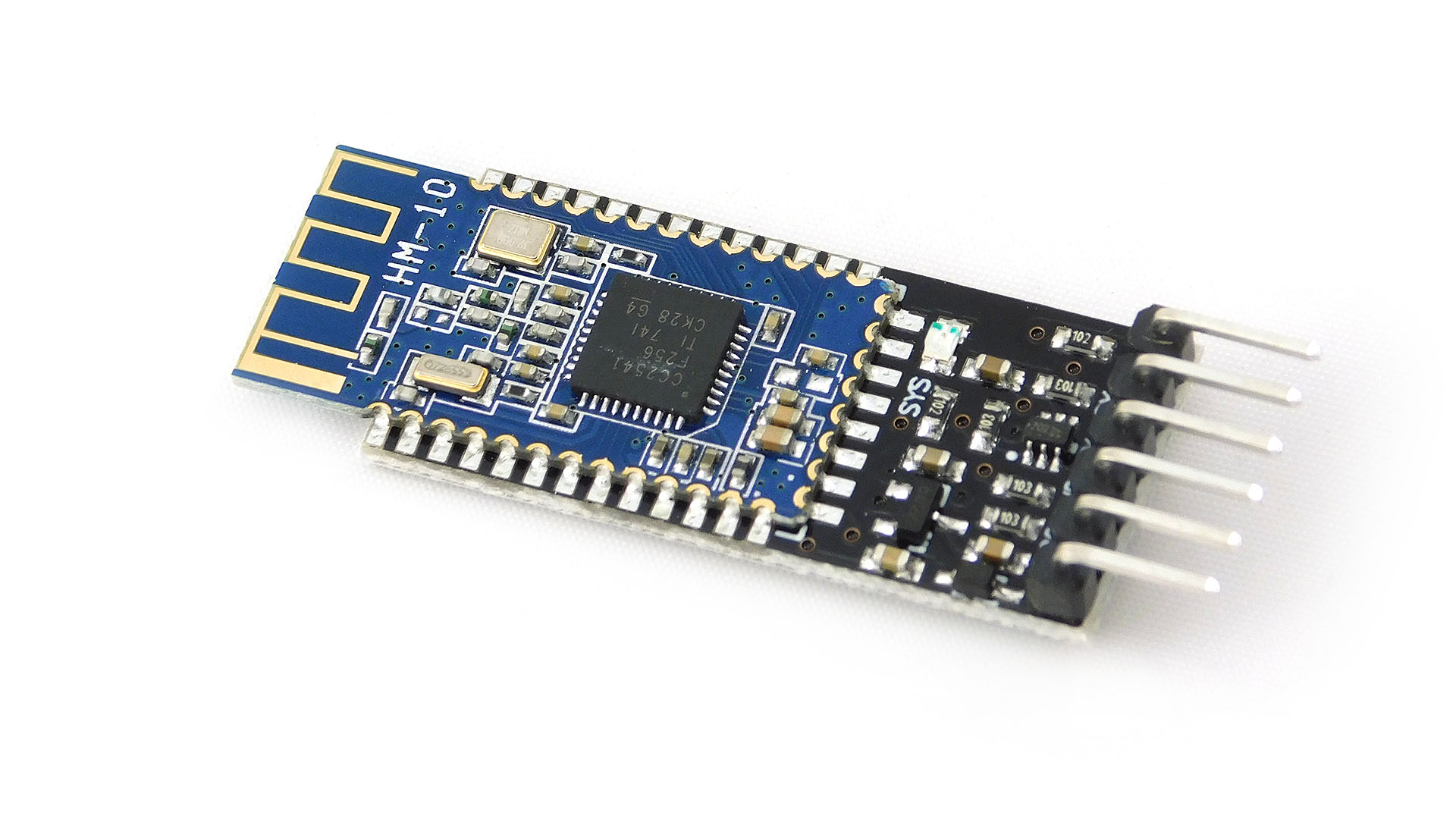

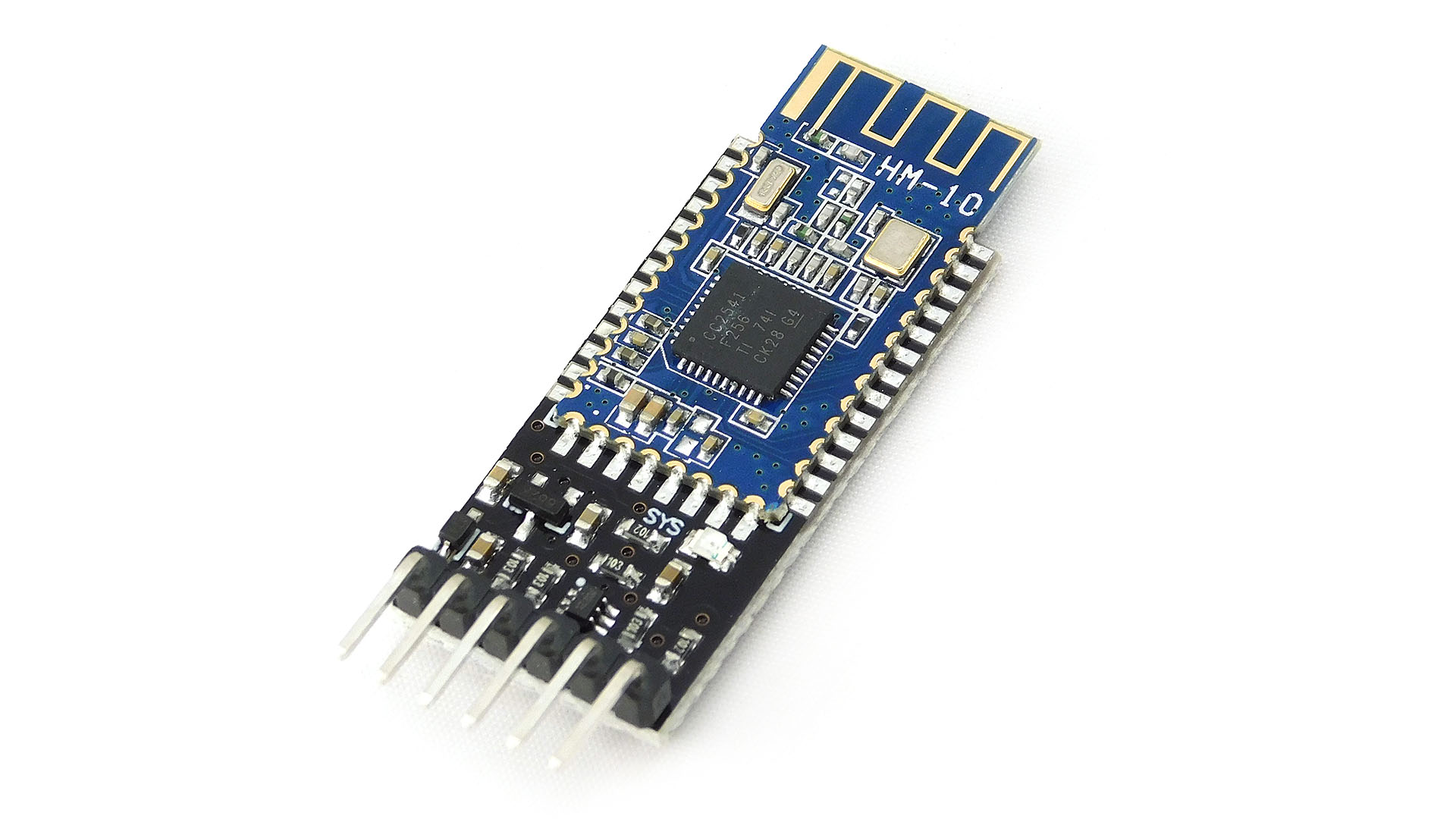

HM-10 to moduł Bluetooth Low Energy (BLE) oparty na układzie CS2541. Może pracować z napięciem od 3.3V do 5V. Komunikacja odbywa się przez interfejs szeregowy UART za pośrednictwem komend AT. Wbudowany konwerter napięć pozwala na pracę zarówno w standardzie 3.3V jak i 5V. Czyni to ten moduł idealnym do pracy zarówno z Arduino, ESP8266 jak i z Raspberry Pi (jakby ktoś potrzebował drugiego modułu).

Specyfikacja:

• Model: HM-10
• Układ: CS2541
• Napięcie zasilana modułu: od 3.3V do 5V
• Pobór prądu: <20mA
• Standard: Bluetooth 4.0 BLE
• Zasięg: do 10 m
• Komunikacja: szeregowa UART
• Rozmiar: 40 x 15 mm
• Hasło do parowania: 000000

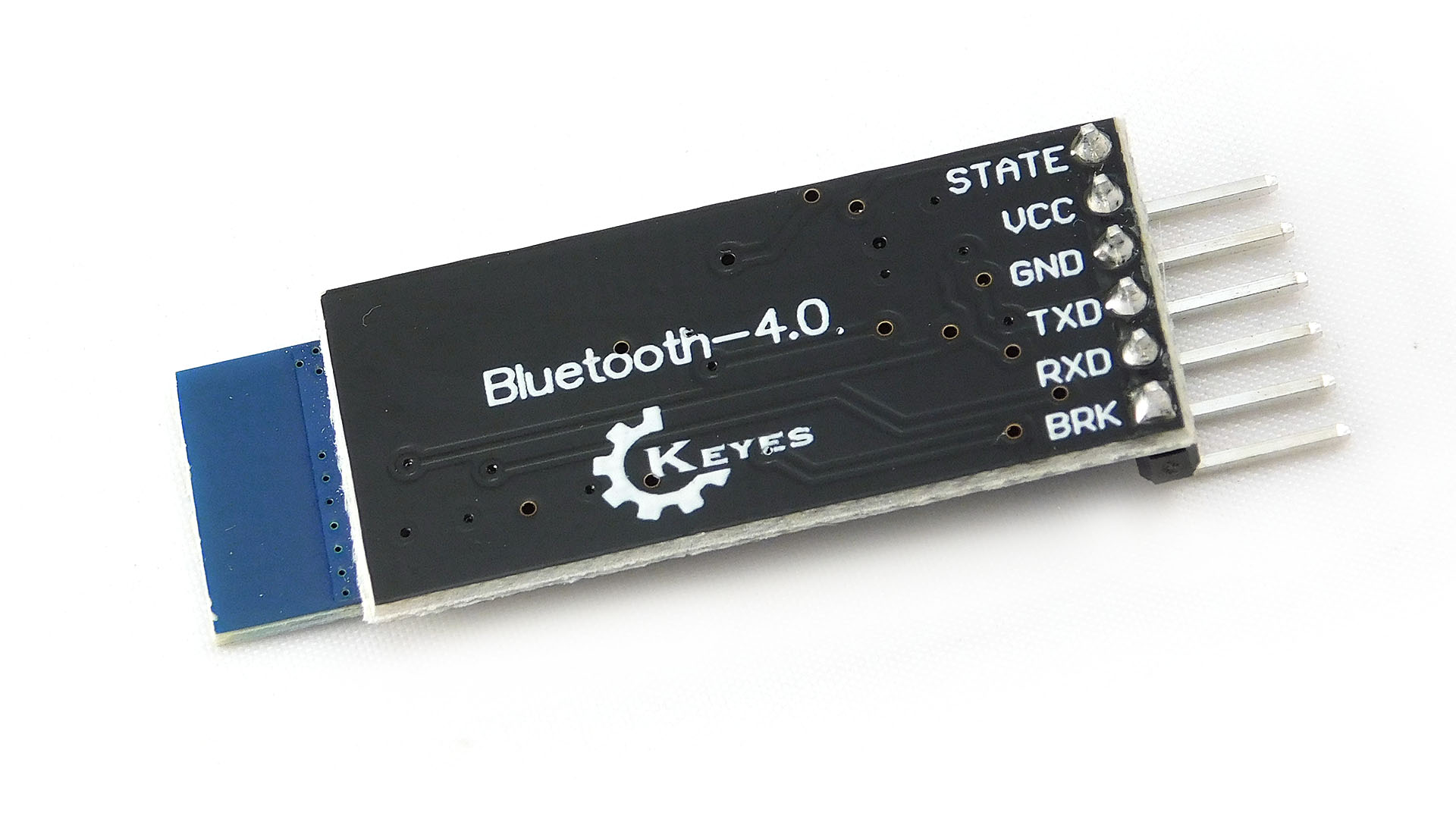

Wyprowadzenia:

• State - status połączenia. Stan WYSOKI gdy połączony, NISKI gdy brak połączenia.
• Vcc - napięcie zasilania - od 3.3V do 5V
• GND - masa
• TXD - dane - podłączasz do RXD mikrokontrolera
• RXD - dane - podłączasz do TXD mikrokontrolera
• BRK - rozłączanie połączenia. Podczas aktywnego połączenia podciągnięcie BRK do stanu NISKIEGO przerywa połączenie.
