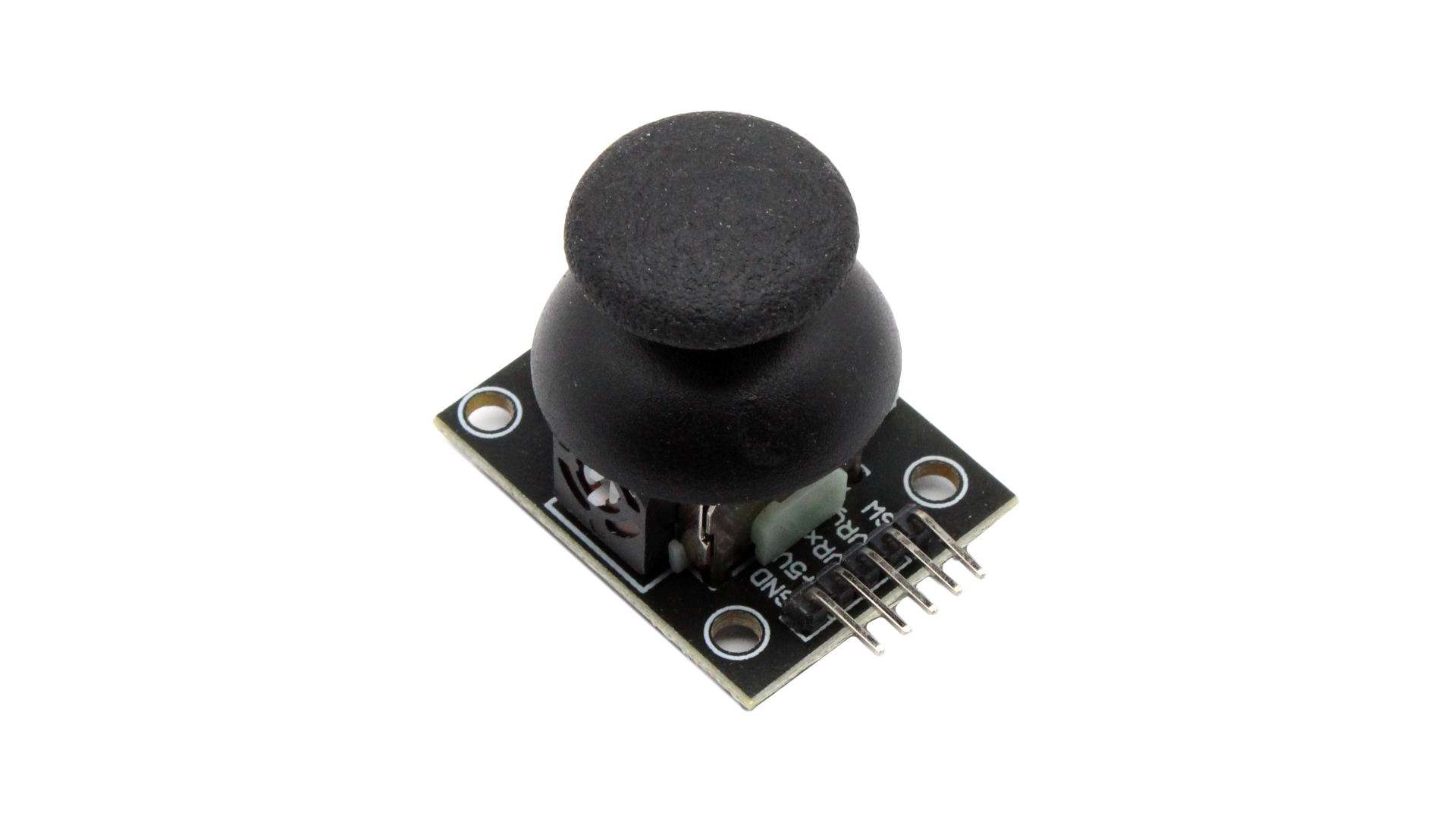

Moduł joysticka analogowego

Joystik analogowy. Analogowy, to znaczy, że wraz ze zmianą wychylenia osi X lub Y zmienia sie rezystancja. Jak korzystać z tego modułu?

Doprowadzasz masę i zasilanie. Na PCB zasilanie jest opisane jako 5V, ale będzie działać w zasadzie z dowolnym zasilaniem, napięcie na wyjściu będzie się zmieniało od 0V do napięcia zasilania. Więc jeżeli chcesz podłączyć do mikrokontrolera, którego wejście analogowe (mierzące napięcie) może pracować z maksymalnym napięciem 3.3V - użyj zasilania 3.3V. Jeśli pracuje w zakresie do 5V - użyj 5V.

Po podłączeniu zasilania, na dwóch wyjściach (VRx oraz VRy) pojawi się napięcie równe połowie napięcia zasilania. Wraz z wychylaniem drążka napięcie to będzie się zmieniało, w skrajnych wychyleniach osiągając 0V lub napięcie zasilania.

Wciśnięcie manetki powoduje zwarcie przycisku. W stanie swobodnym, przycisk jest podciągnięty do Vcc. Po wciśnięciu zwarty do masy.

Specyfikacja:

• Rozmiary PCB: 34 mm x 27 mm
• Wysokość modułu z PCB i manetką drążka: 32 mm
