nRF24L01+ ze wzmacniaczem i anteną ceramiczną

Modem nRF24L01+ jest przez nas szczególnie lubiany. Pracuje on na 2.4GHz podobnie jak Wi-Fi, Bluetooth i kilka innych standardów. Modemów opartych o układ nRF24L01+ używamy go często. Najczęściej przesyłamy za ich pośrednictwem dane z czujników czy też sterujemy robotami, ale widzieliśmy, że ludzie używają ich także do przesyłania strumieni audio. Cenimy go za niską ceną i relatywnie dobre osiągi. Tam gdzie wymaga tego sytuacja używamy wersji PA+LNA (przedwzmacniacz + wzmacniacz nisko-szumny). Zazwyczaj jest to wersja nRF24L01+ PA+LNA THT - do montażu przewlekanego. Zazwyczaj, bo niektóre sytuacje wymagają użycia wersji SMD.

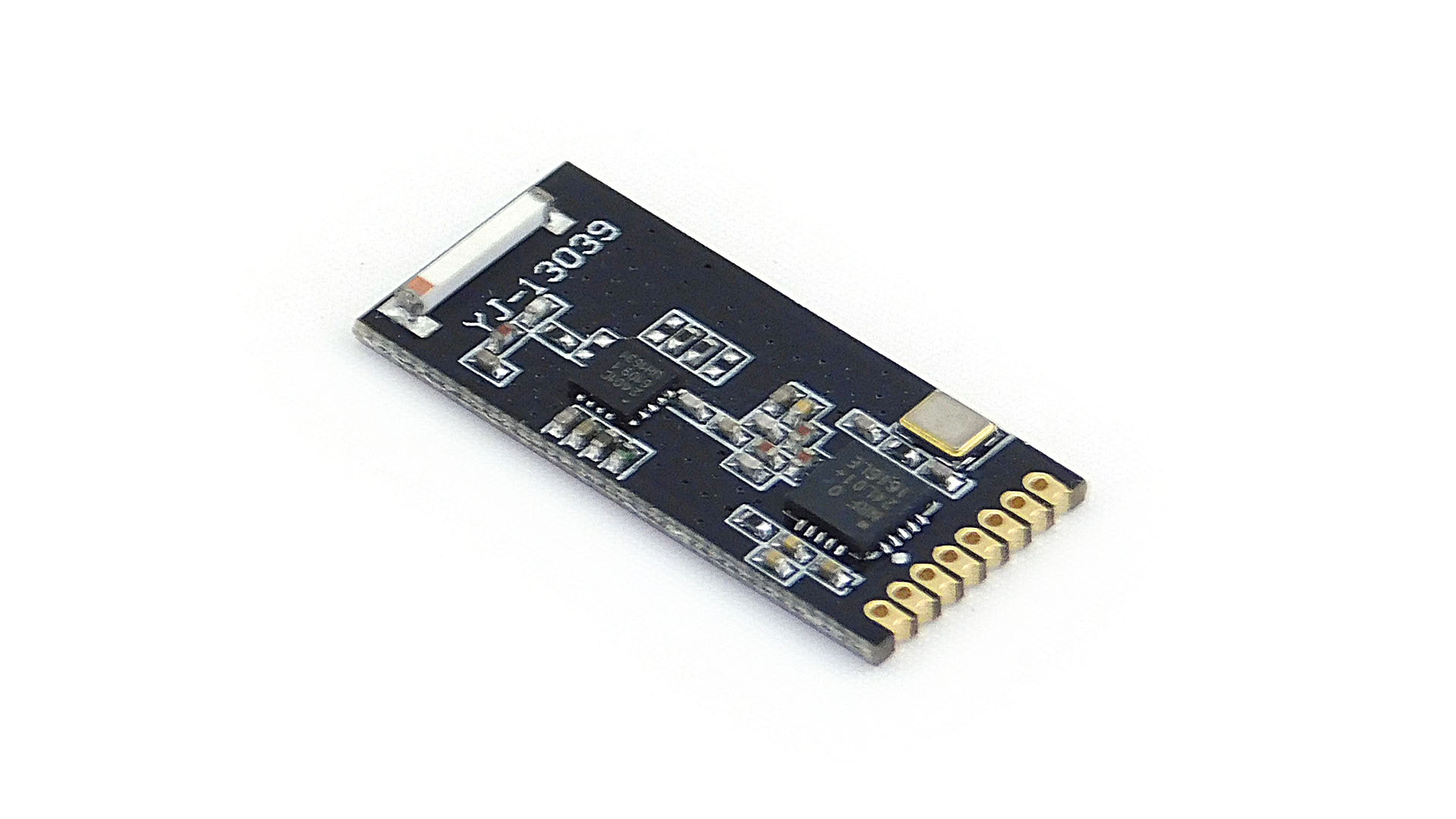

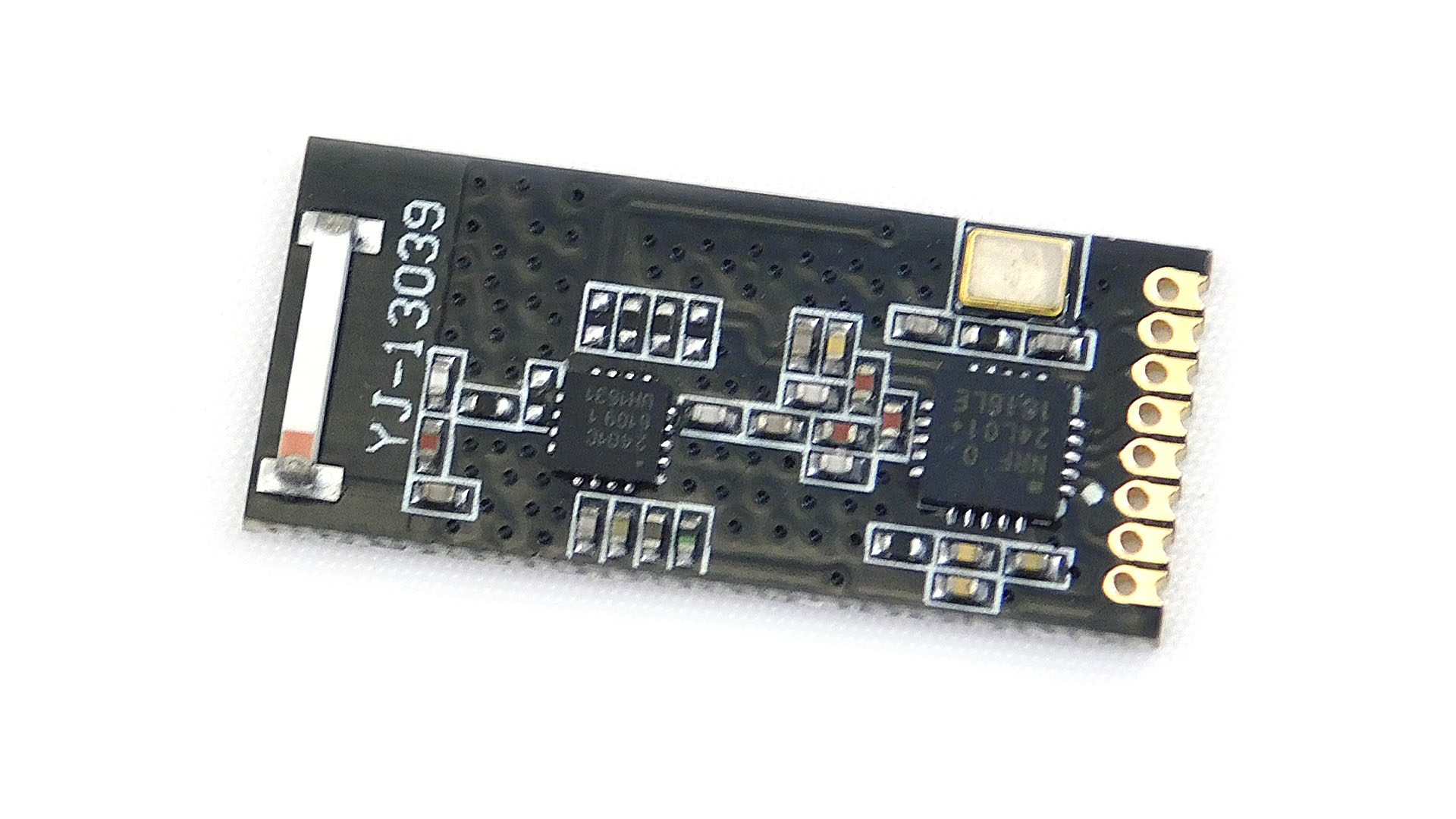

Moduł YJ-13039 wyposażony jest w antenę ceramiczną. Wyprowadzenie połączeń jest w postaci 8-pinowego złącza w rastrze 1.27 mm. Zasilany jest napięciem do 3.6V. Nie próbuj zasilać modułu napięciem wyższym niż 3.6V. Piny komunikacyjne tolerują 5V, ale nie zasilanie.

Specyfikacja:

• Zasilanie: 2.2 - 3.6V
• Częstotliwość pracy: 2.4 Ghz
• Prędkość transmisji: 250 kbps, 1 Mbps, 2 Mbps
• Antena ceramiczna
• Wymiary: 26.8 x 12 mm

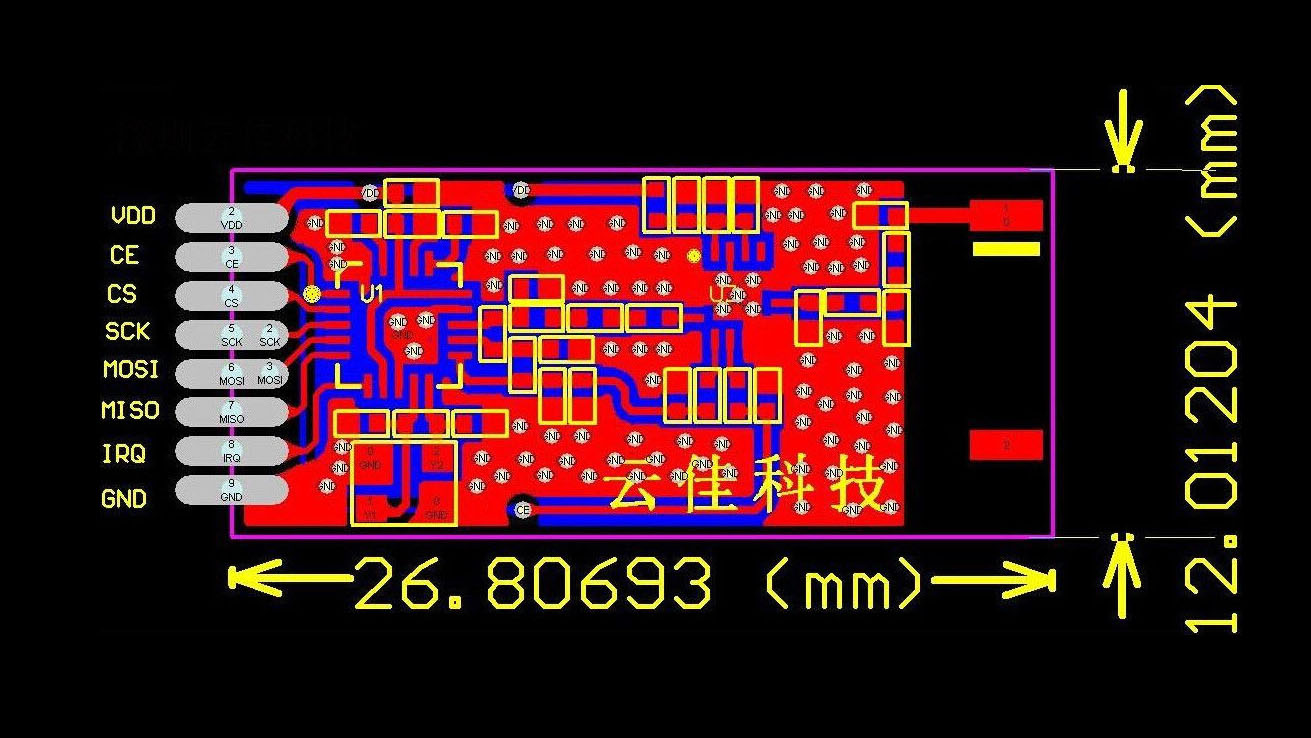

Wyprowadzenia:

• VDD - zasilanie
• CE - Chip Enable
• CSN - Linia Chip Select SPI
• SCK - Linia zegarowa SPI
• MOSI - Linia danych SPI
• MISO - Linia danych SPI
• IRQ - obsługa przerwań
• GND - masa
