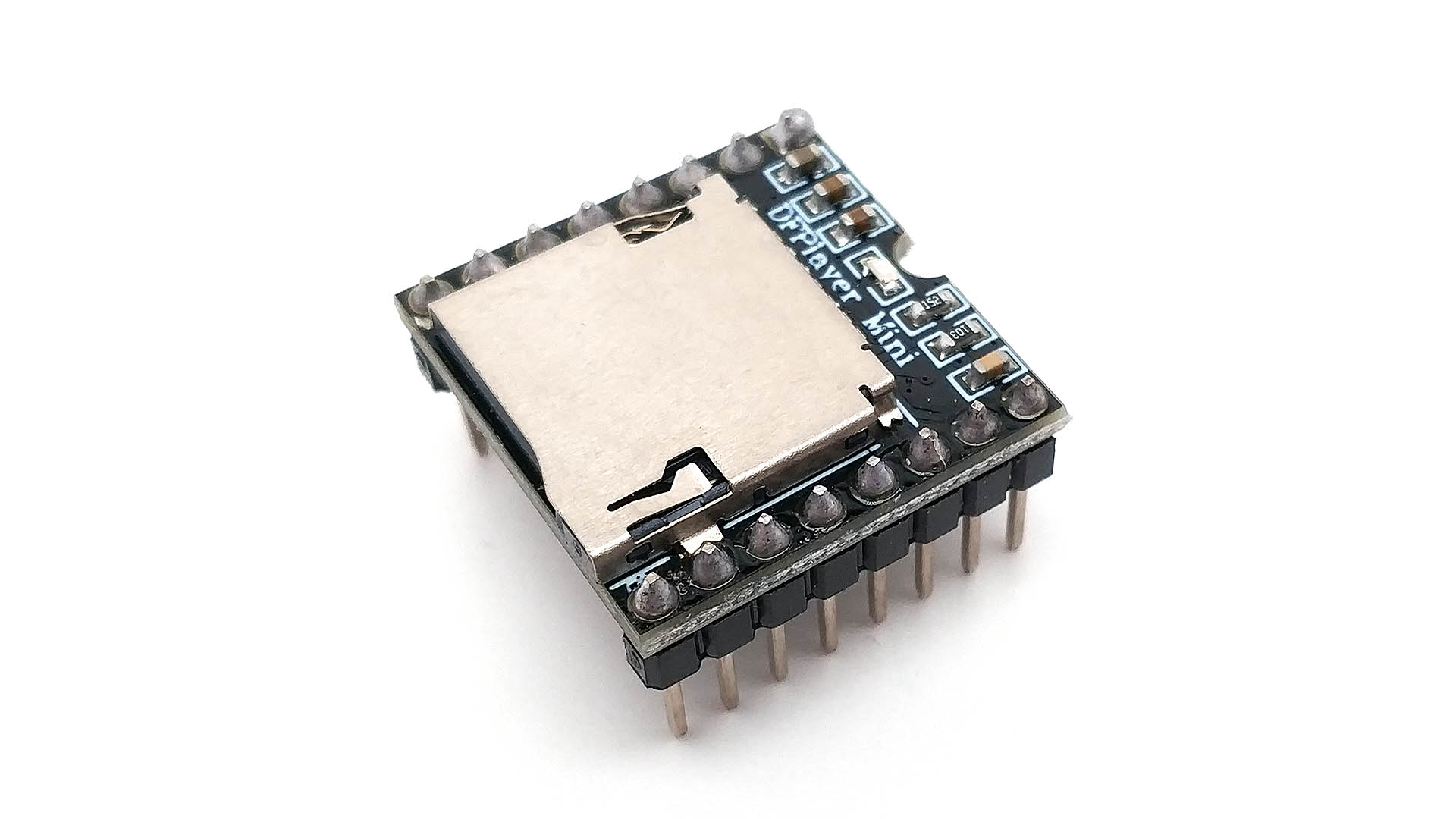

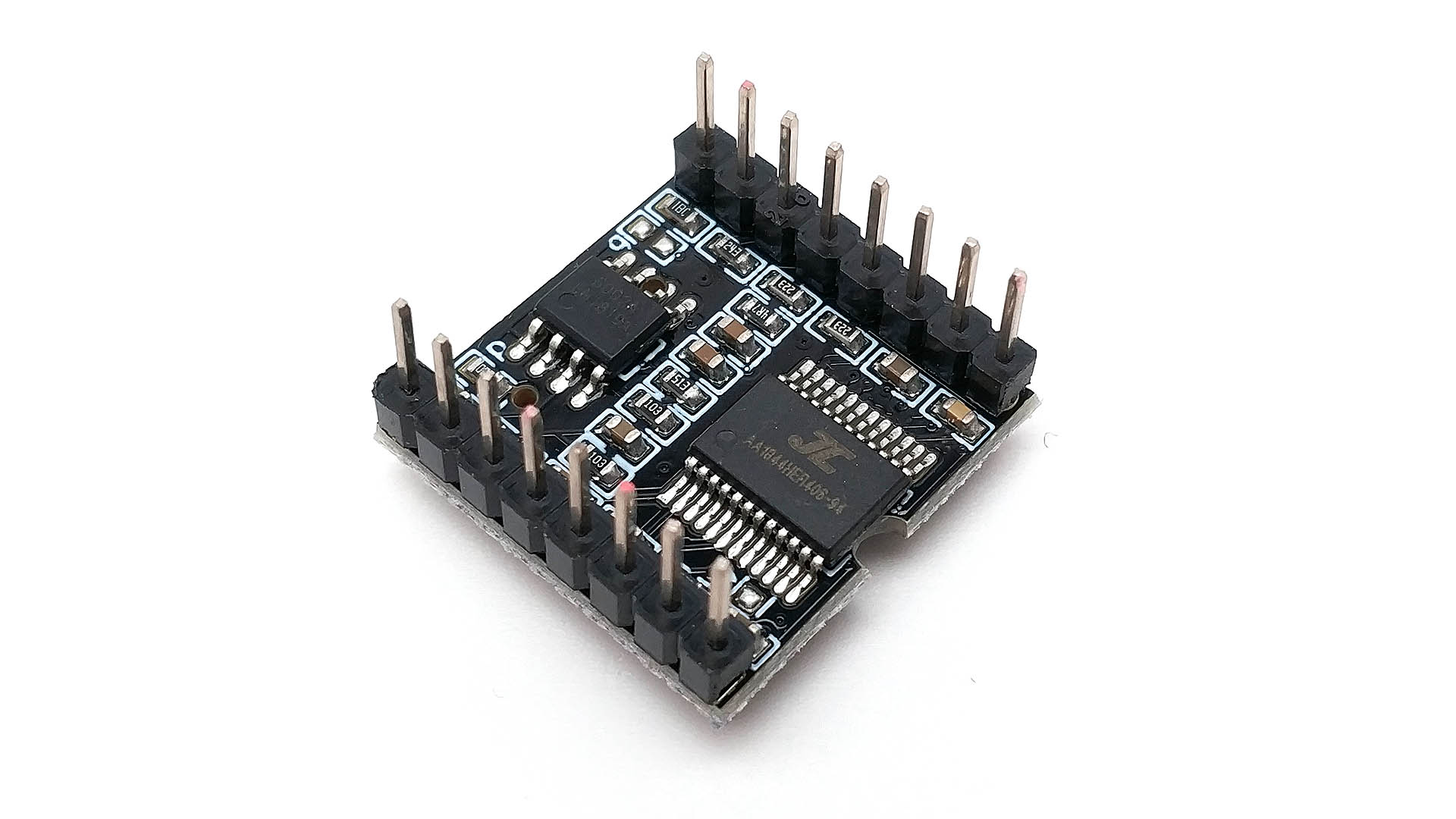

Moduł odtwarzacza MP3 z kartą microSD - DFPlayer

Miniaturowy moduł odtwarzacza MP3. Odczytuje on pliki MP3 z karty microSD. Jest w stanie wysterować niewielki głośnik monofoniczny o mocy do 3W. Posiada wyjście do wzmacniacza lub słuchawek. Może działać samodzielnie lub komunikować się przez interfejs szeregowy UART z innym mikro-kontrolerem. Obsługuje MP3, WAV i WMA zapisane na karcie microSD z systemem plików FAT16 i FAT32. Doskonale sprawdza się jako moduł dźwiękowy w niewielkich atrapach i modelach.

Specyfikacja:

• Napięcie zasilania: 3.2 ~ 5V
• Obsługiwane częstotliwości próbkowania: 8/11.025/12/16/22.05/24/32/44.1/48 kHz
• 24-bitowe wyście DAC (zasięg dynamiczny 90dB , SNR 85dB)
• Obsługuje FAT16 i FAT32 (32GB)
• Obsługiwane formaty dźwięku: MP3, WAV, WMA
• Duże możliwości kontroli: wejściami I/O, UART, przyciskami AD
• Pliki audio składowane w folderach (do 100 folderów). Każdy folder może mieć do 255 plików
• 30 poziomów regulacji głośności
• 6 poziomów EQ

Aktualnie sprzedawana wersja

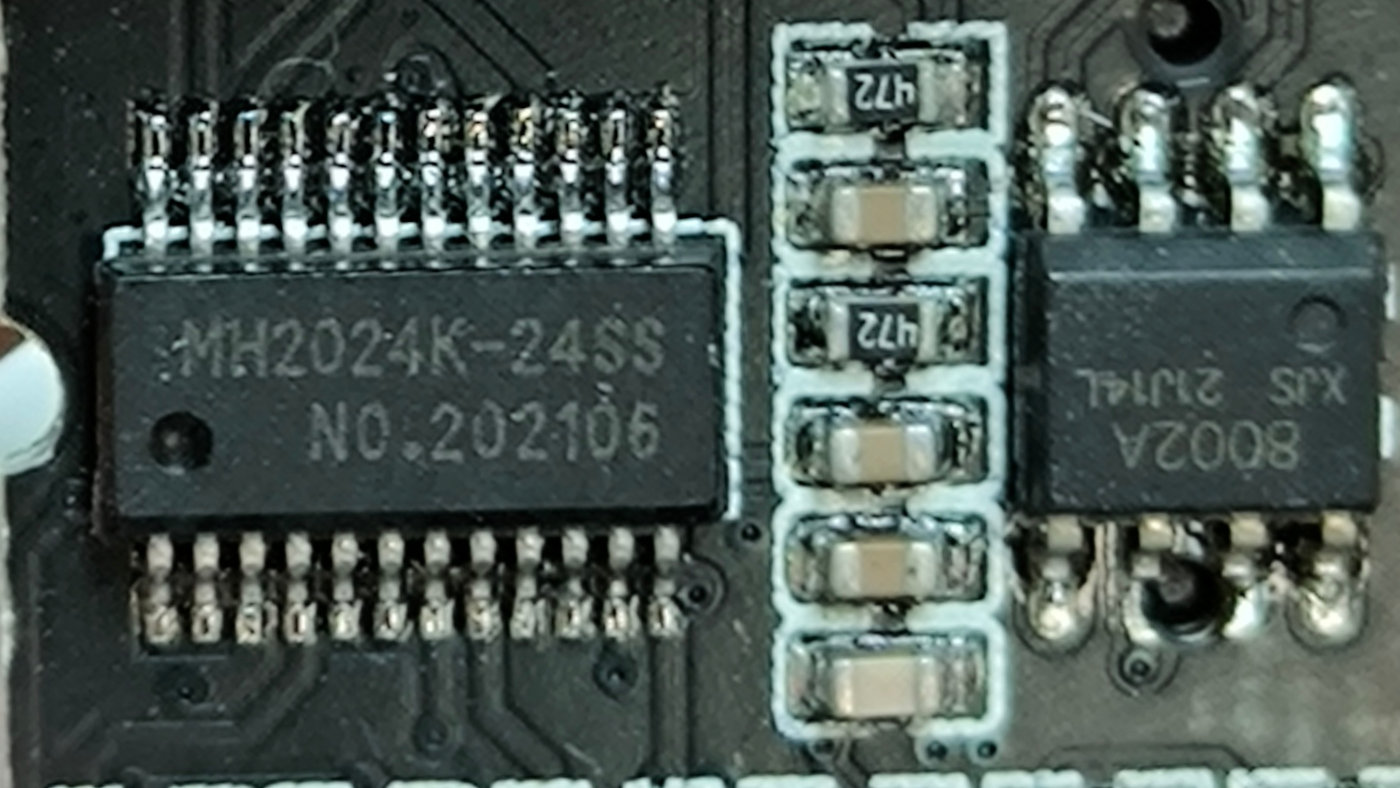

Kolejna zmiana wersji z nową dostawą. Wersja obecnie sprzedawana różni się układem kontrolera. Jest również 24-ro nóżkowy, jednak ma nieco inne oznaczenia.

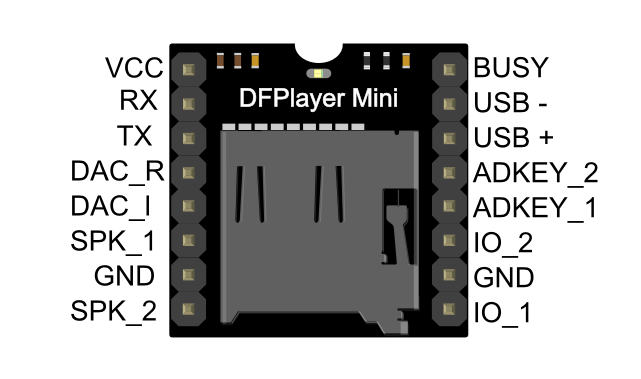

Wyprowadzenia:

• VCC - Napięcie zasilania
• RX - Interfejs szeregowy UART - odbieranie danych
• TX - Interfejs szeregowy UART - wysyłanie danych
• DAC_R - Wyjście audio kanał prawy
• DAC_L - Wyjście audio kanał lewy
• SPK_1 - Wyjście + dla głośnika o mocy do 3W
• GND - Masa
• SPK_2 - Wyjście - dla głośnika o mocy do 3W
• IO_1 - Sterowanie ręczne - Krótkie przytrzymanie - poprzedni utwór, długie zmniejszenie głośności
• GND - Masa
• IO_2 - Sterowanie ręczne - Krótkie przytrzymanie - następny utwór, długie zwiększenie głośności
• ADKEY_1 - AD Port 1
• ADKEY_2 - AD Port 2
• USB+ - port USB - Sygnał Data+ magistrali USB
• USB- - port USB - Sygnał Data- magistrali USB
• BUSY - Status odtwarzania - stan niski oznacza że w tym momencie odtwarzany jest utwór
