Malutki logger danych

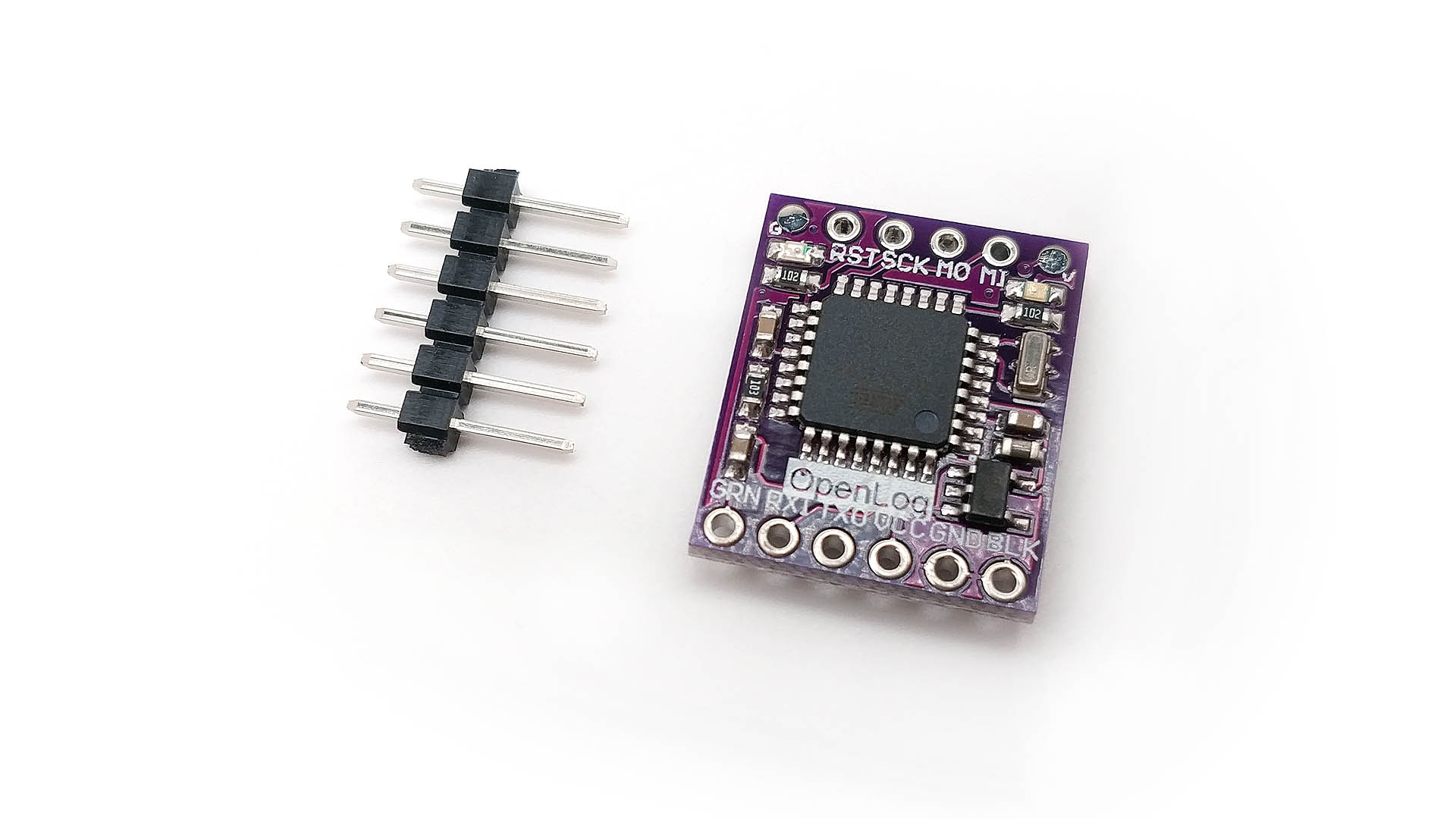

Z OpenLog zapis danych pomiarowych jest bajecznie prosty. Urządzenie po podłączeniu zaczyna zapisywać dane z interfejsu Serial prosto na kartę microSD (z systemem plików FAT32) o pojemności do 64GB. To baaaardzo dużo danych telemetrycznych, medycznych, pogodowych… OpenLoga można użyć na wiele różnych sposobów. To tak naprawdę mikroskopijne Arduino na ATmega328P.

Jak to działa?

OpenLog domyślnie komunikuje się przez UART. Prędkość transmisji ustawiona jest na 9600 bodów. Wystarczy się wysłać trzy razy sekwencję ctrl+z aby przejść w tryb komend - new tworzy nowy plik, md zakłada katalog, ? wyświetla listę komend. W zależności od trybu pracy po starcie modułu albo będzie tworzyć nowy plik i w nim logować, dopisywać do istniejącego, albo rozpocznie w trybie komend. Może pracować z prędkościami od 2400 do 115200.

Specyfikacja:

• Napięcie zasilania: 3.3V ~ 12V (zalecane od 3.3V do 5V)
• Pobór prądu: max 6mA
• Obsługiwany system plików: FAT32

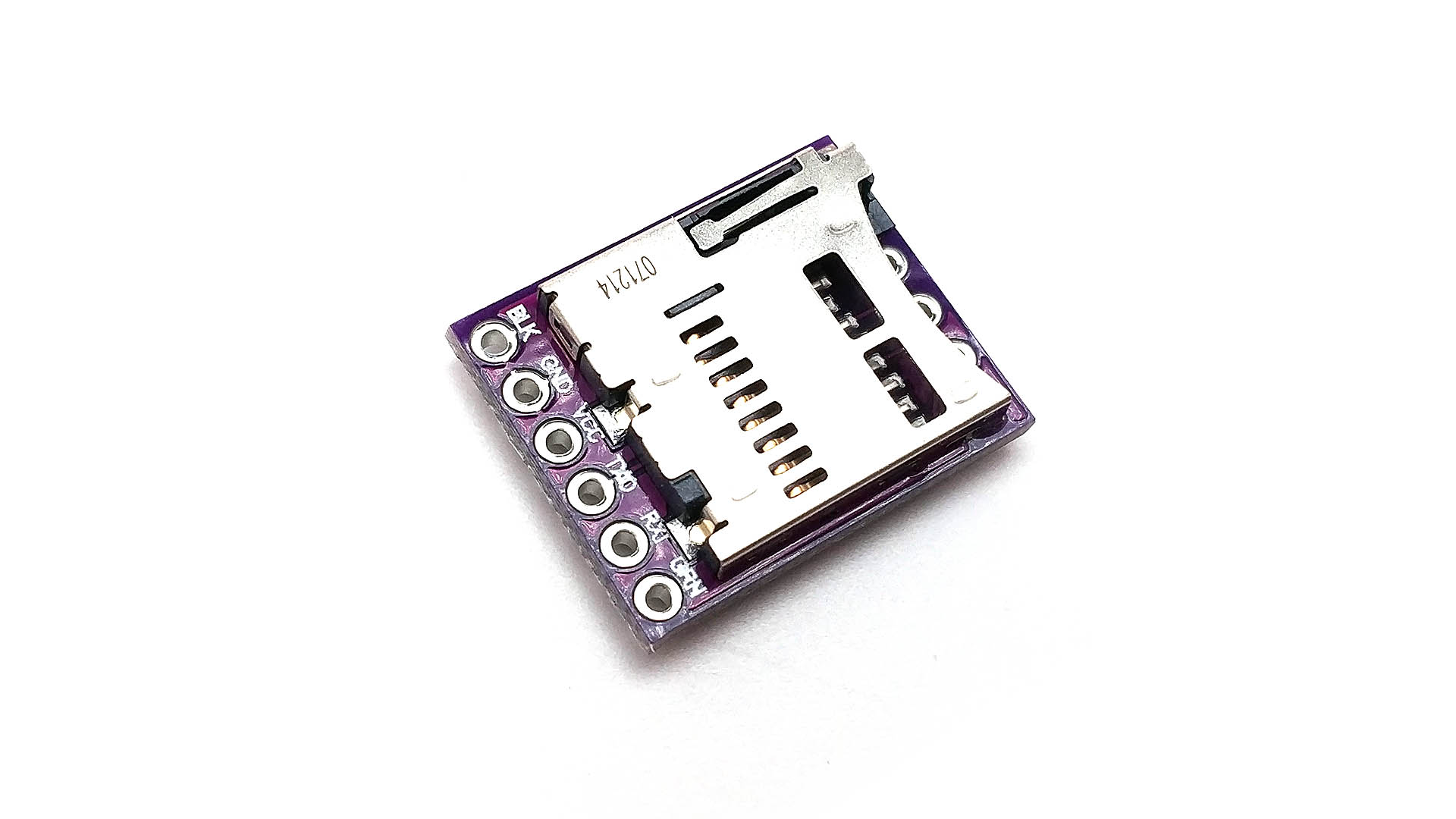

• Maksymalna wielkość karty microSD: 64GB
• Interfejs: szeregowy - UART
• Wgrany bootloader od Pro Mini

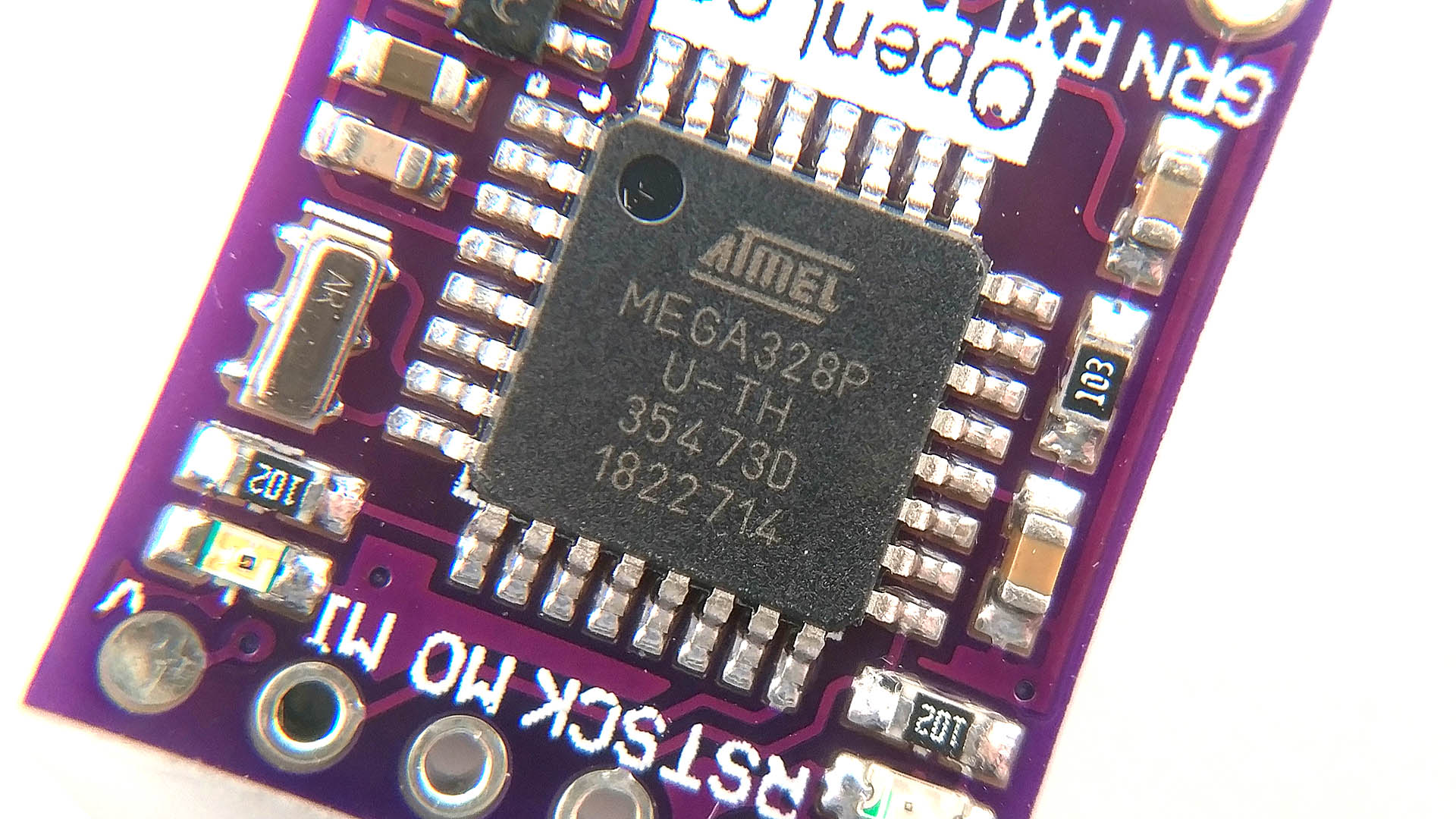

• Układ: ATmega328P, 5V, 16mhz
• Możliwość programowania przez Arduino IDE
• Dwie diody LED
• Wymiary: 15 x 19 x 4 mm

Linki:

• Przykład użycia OpenLog na stronach bloga Starter Kit
• Strona projektu OpenLog w serwisie GitHub
