Moduł PCF8574 - 8 bitowy port sterowany I2C

Kod:
MOD-1098
Waga: Help
5 g
Dostawca:

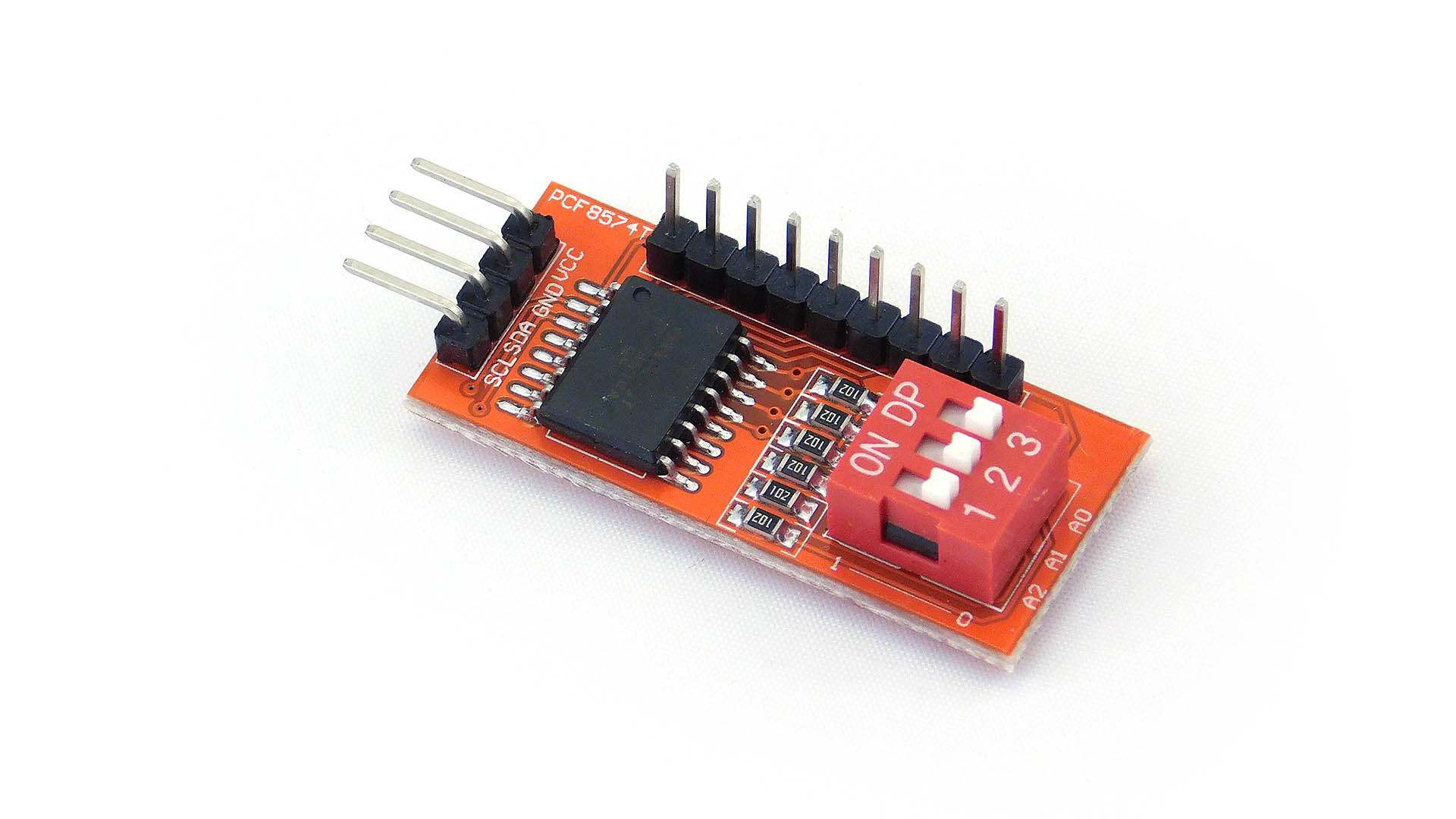

Układ PCF8574 w formie wygodnego modułu. Pomoże gdy brakuje portów!

W magazynie Help 10

PLN 6,40
PLN 5,20 bez VAT
Ile sztuk? Rabat Cena za szt
1 6,40
5+ 8,00 % 5,88
10+ 12,00 % 5,63
25+ 16,00 % 5,38
100+ 20,00 % 5,12
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Etykiety: i2c, port expander, 8bit

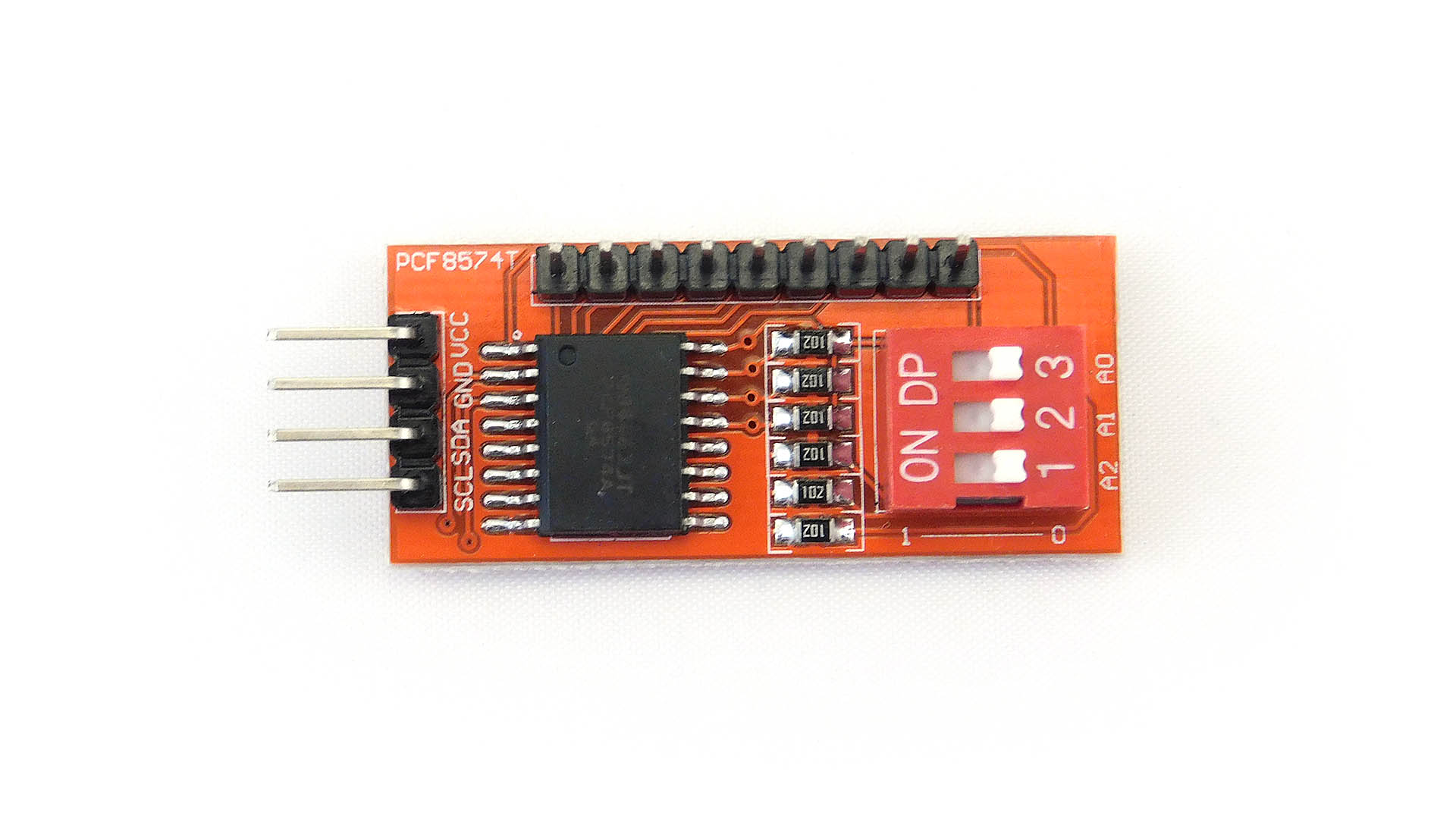

PCF8574 to 8 bitowy port równoległy sterowany magistralą I2C (TWI). Pozwala w prosty sposób zwiększyć ilość pinów cyfrowych w Arduino. Można podłączyć do 8 układów tego typu zyskując 64 dodatkowe piny cyfrowe. W sprzedawanym module zmiany adresu dokonuje się za pomocą wygodnych przełączników. Zaś porty cyfrowe wyprowadzone są w postaci wygodnych złącz. Aby użyć go w swoim projekcie nie musisz nic lutować, wystarczą kable F-F lub F-M.

PCF8574 vs PCF8574A

W zależności od dostawy moduły mogą być wyposażone w układ z A w kodzie lub bez. Czym się różnią? Bazowym adresem I2C - 0x3F lub 0x27. Jeśli piszesz własne programy na Arduino to nie ma to dla Ciebie znaczenia, wpisujesz właściwy w kod programu i po sprawie. Jeśli jednak w Twoim zastosowaniu ma to znaczenie - zapytaj przed zamówieniem, które mamy aktualnie w sprzedaży.

W sprzedaży mamy również same układy PCF8574 oraz PCF8574A w obudowie DIP.

Więcej informacji o układzie PCF8574 na blogu Starter-kit.

Dane techniczne:

  • Zasilanie: od 2,5 V do 6 V
  • Pobór prądu: 100 µA przy przesyłaniu danych, lub 10 µA w trybie stand-by
  • Standard stanów logicznych: W zależności od zasilania 3,3 V lub 5 V
  • Komunikacja: Magistrala i2c (TWI), adres od 0x38 do 0x3F
  • Wydajność prądowa wyjść w stanie niskim: 25 mA
  • Wydajność prądowa wyjść w stanie wysokim: maksymalnie 300 µA

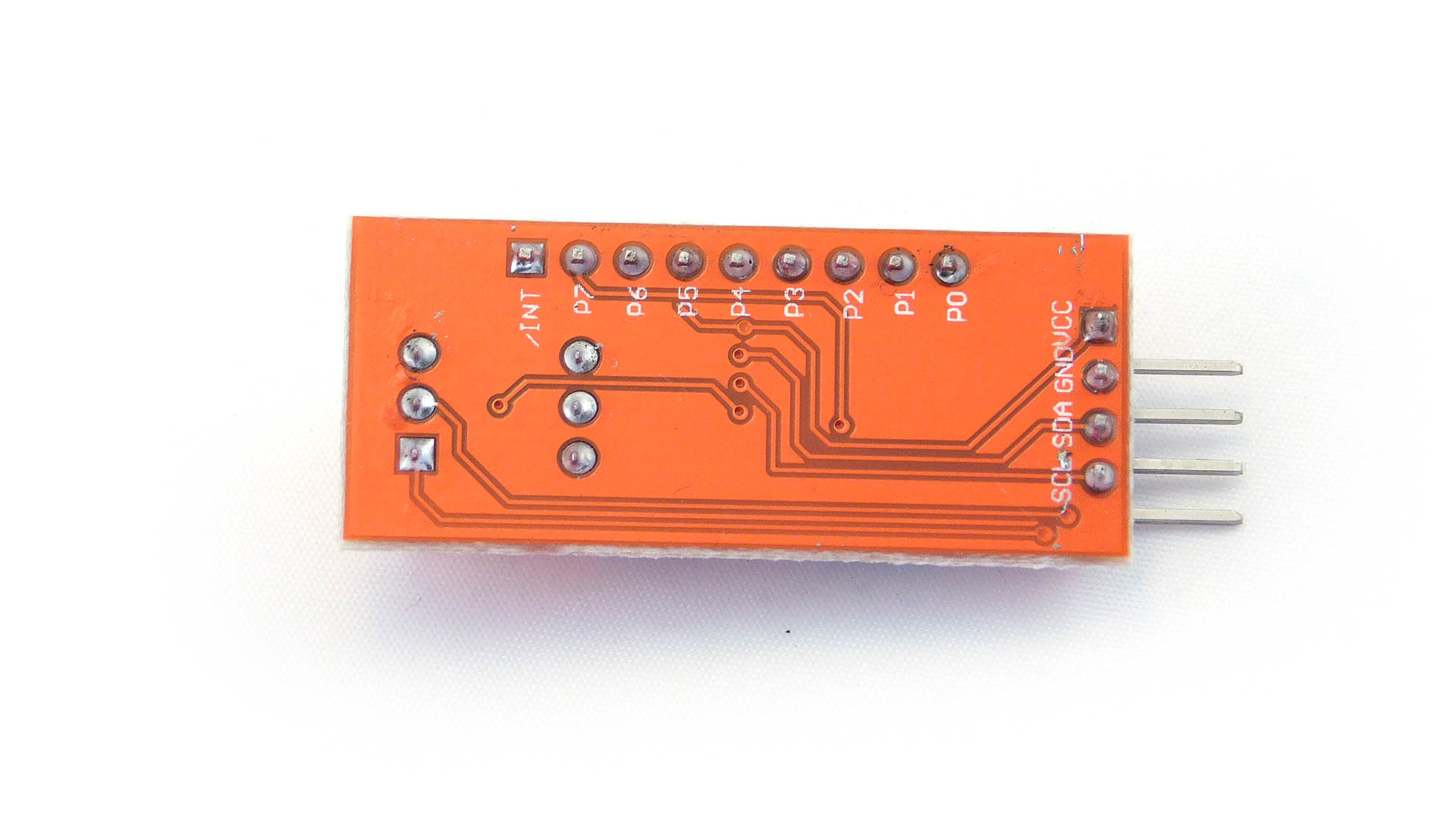

Opis wyprowadzeń:

  • Vcc - zasilanie
  • GND - masa
  • SDA - linia danych I2C
  • SDL - linia zegarowa I2C
  • P0 .. P7 - wejścia/wyjścia cyfrowe
  • /INT - zanegowane wyjście przerwania informujące, że na wejściu zmienił się stan logiczny
  • A0 .. A2 - przełączniki do ustawiania adresu I2C

Podłączenie do Arduino:

  • Arduino Duemilanove: Piny 4 (SDA) i 5 (SCL) z grupy “ANALOG IN”, piny 5V i GND z grupy “POWER”
  • Arduino UNO: Piny 4 (SDA) i 5 (SCL) z grupy “ANALOG IN”, piny 5V i GND z grupy “POWER”
  • Arduino UNO R3: SDA, SCL w lewym górnym rogu, piny 5V i GND z grupy “POWER”
  • Arduino MEGA: piny 20 (SDA), 21 (SCL) z grupy pinów “COMMUNICATION”, piny 5V i GND z grupy pinów “POWER”
