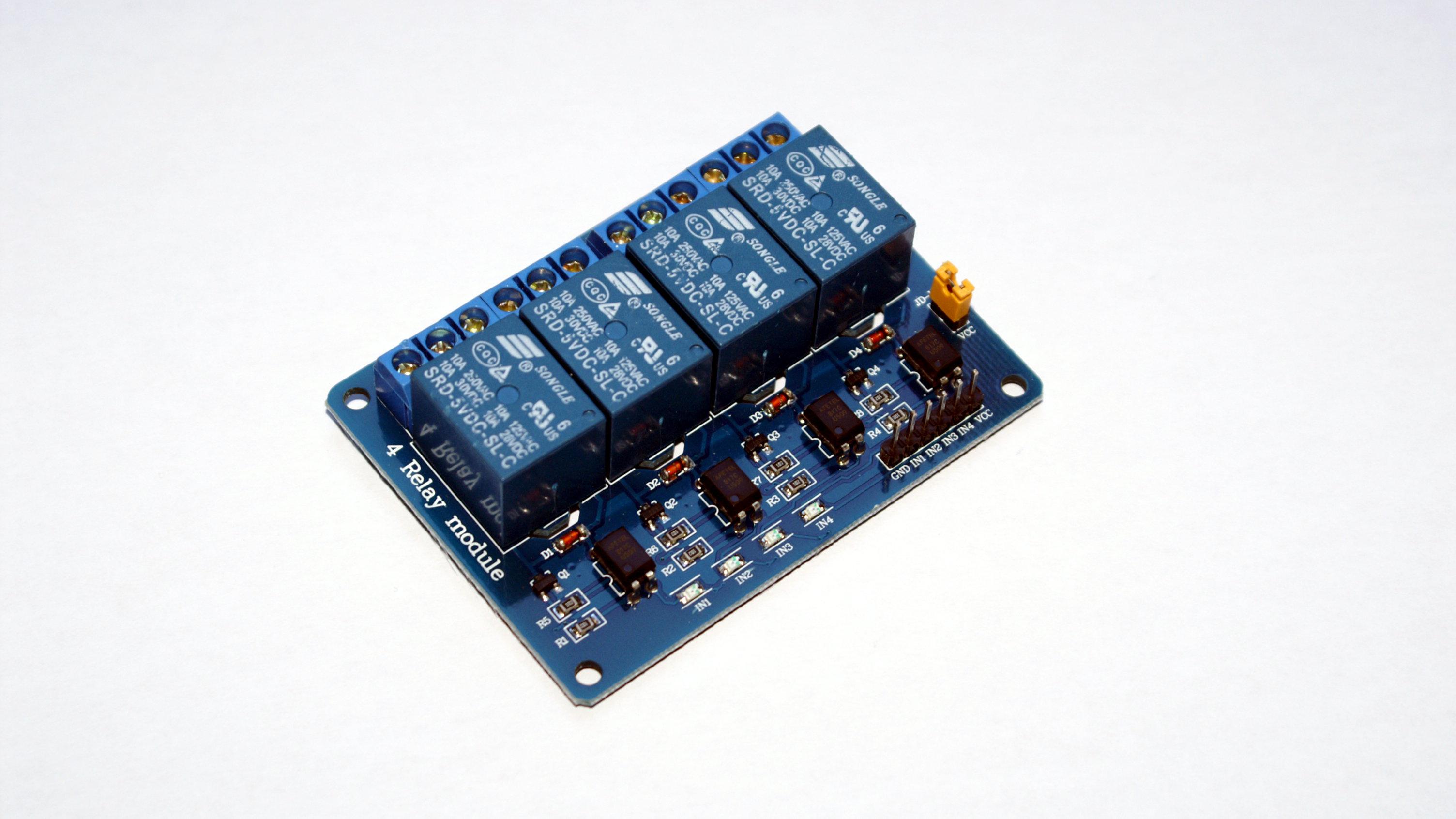

Moduł przekaźnika, 4 kanały, 5V

Kod:
MOD-906
Waga: Help
55 g

Moduł z czterema przekaźnikami 250VAC/10A i optoizolacją

W magazynie Help 24

PLN 14,00
PLN 11,38 bez VAT
Ile sztuk? Rabat Cena za szt
1 14,00
5+ 8,00 % 12,88
10+ 12,00 % 12,31
25+ 16,00 % 11,76
Rabaty ilościowe nie sumują się z innymi promocjami. Podano ceny brutto, obliczenia na podstawie cen netto.

Moduły z przekaźnikami przydaja się, gdy za pomocą np. Arduino potrzebujemy włączać/wyłączać urządzenia zasilane napięciem sieciowym, lub dużo wyższym niż te, z którego zasilamy nasz sterownik.

Przekaźniki w tym module sterowane są stanem niskim oraz wyposażone są w optoizolację. Na płytce umieszczono diody, które sygnalizują stan przekaźników. Podłączając moduł do Arduino należy pamiętać, żeby połączyć masy obu płytek.

Moduł zabezpieczony jest transoptorem EL817 dzięki czemu awaria przekaźnika nie uszkodzi Arduino ani żadnego mikrokontrolera, do którego podłączony jest moduł.

Specyfikacja:

  • Napięcie zasilania: 5V
  • Napięcie cewki: 5V
  • Prąd cewki: 71.4mA
  • Maksymalne napięcie przełączania: 250VAC / 30VDC
  • Maksymalne natężenie przełączanego prądu: 10A
  • Rozmiar: 75.1 x 55.1 mm
  • Średnica otworów montażowych: 3.5mm
  • Rozstaw otworów montażowych: ​68.1 x 48.2 mm
  • Wysokość: 19,6 mm (​od dołu 2.4 mm + 1.6 mm PCB + 15.6 mm na powierzchni)

Podłączenie:

  • GND: Masa zasilania i Arduino
  • Vcc: Zasilanie
  • In: Sygnał sterujący

Moduły przekaźników 230V z cewką zasilaną 5V:
Moduły przekaźników 230V z cewką zasilaną 12V:
Moduły przekaźników SSR:
