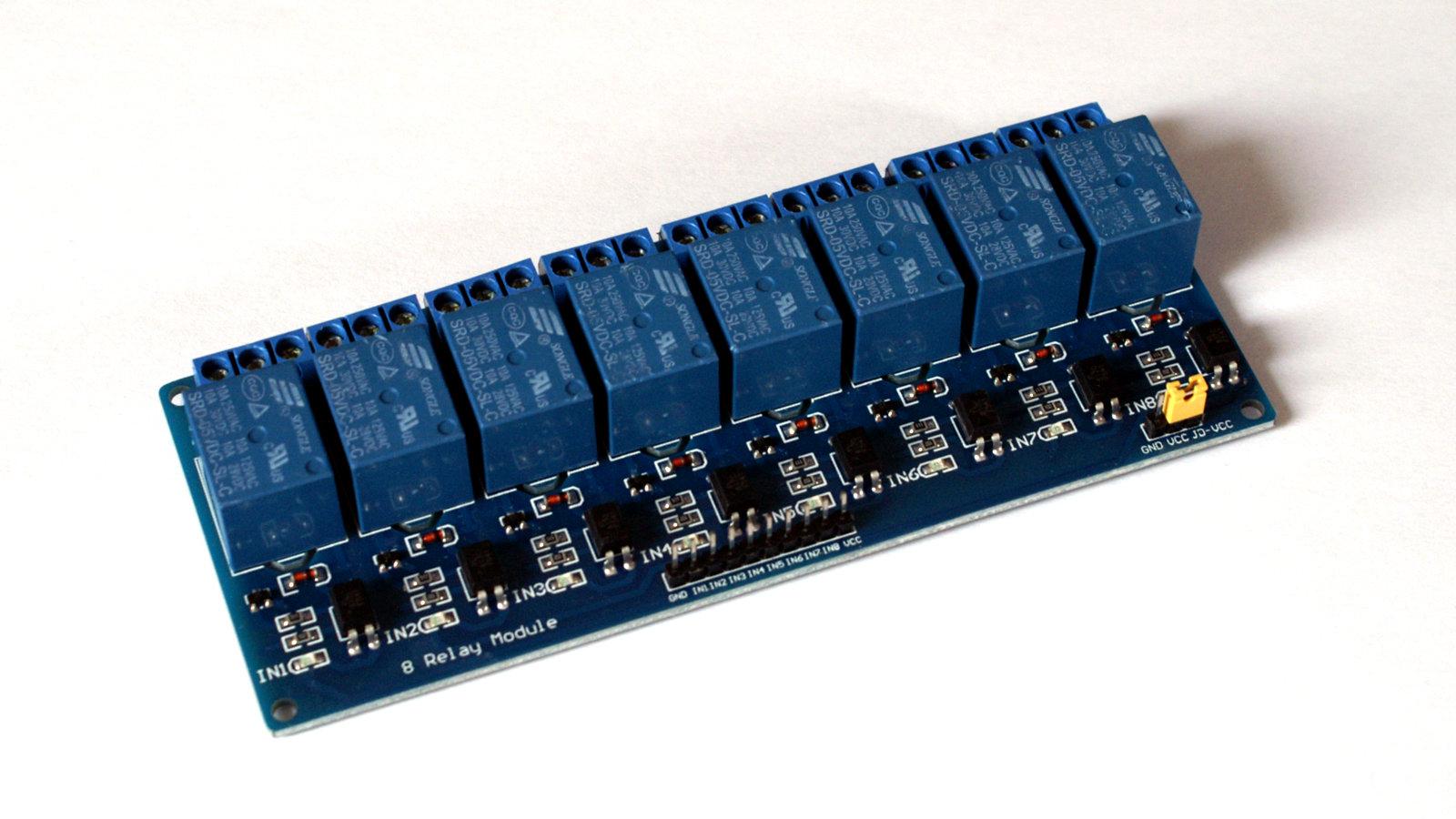

Moduł przekaźnika, 8 kanałów, 5V

Kod:
8-channel-relay-module
Waga: Help
55 g

Moduł z ośmioma przekaźnikami 250VAC/10A i optoizolacją

Na magazynie: 21

PLN 25,90
PLN 21,06 bez VAT

Moduły z przekaźnikami przydaja się, gdy za pomocą np. Arduino potrzebujemy włączać/wyłączać urządzenia zasilane napięciem sieciowym, lub dużo wyższym niż te, z którego zasilamy nasz sterownik.

Przekaźniki w tym module sterowane są stanem niskim oraz wyposażone są w optoizolację. Na płytce umieszczono diody, które sygnalizują stan przekaźników. Podłączając moduł do Arduino należy pamiętać, żeby połączyć masy obu płytek.

Moduł zabezpieczony jest transoptorem EL817 dzięki czemu awaria przekaźnika nie uszkodzi Arduino ani żadnego mikrokontrolera, do którego podłączony jest moduł.

Specyfikacja:

  • Napięcie zasilania: 5V
  • Napięcie cewki: 5V
  • Prąd cewki: 71.4mA
  • Maksymalne napięcie przełączania: 250VAC / 30VDC
  • Maksymalne natężenie przełączanego prądu: 10A

Podłączenie:

  • GND: Masa zasilania i Arduino
  • Vcc: Zasilanie
  • In: Sygnał sterujący

Moduły przekaźników 230V sterowane sygnałem 5V:
Moduły przekaźników 230V sterowane sygnałem 12V:
