Moduł przekaźnika dla Arduino lub Raspberry Pi

Kod:
KIT-211
Waga: Help
29 g
Dostawca:

Prosty moduł sterujący jednym przekaźnikiem

Produkt wycofany ze sprzedaży

Etykiety: przekaźnik, relay

Niewielki (76 x 20 mm) moduł przekaźnika do samodzielnego montażu. Przeznaczony jest dla przekaźnika RM96p/5V. Ponieważ przekaźnik ten jest zasilany 5V do pracy potrzebne są tylko +5V oraz sygnał sterujący.

Jest to prosty do zlutowania moduł, który świetnie służy do nauki lutowania. Jeżeli szukasz gotowego do pracy modułu przekaźnika to przejrzyj wszystkie produkty z przekaźnikami znajdziesz tam coś dla siebie.

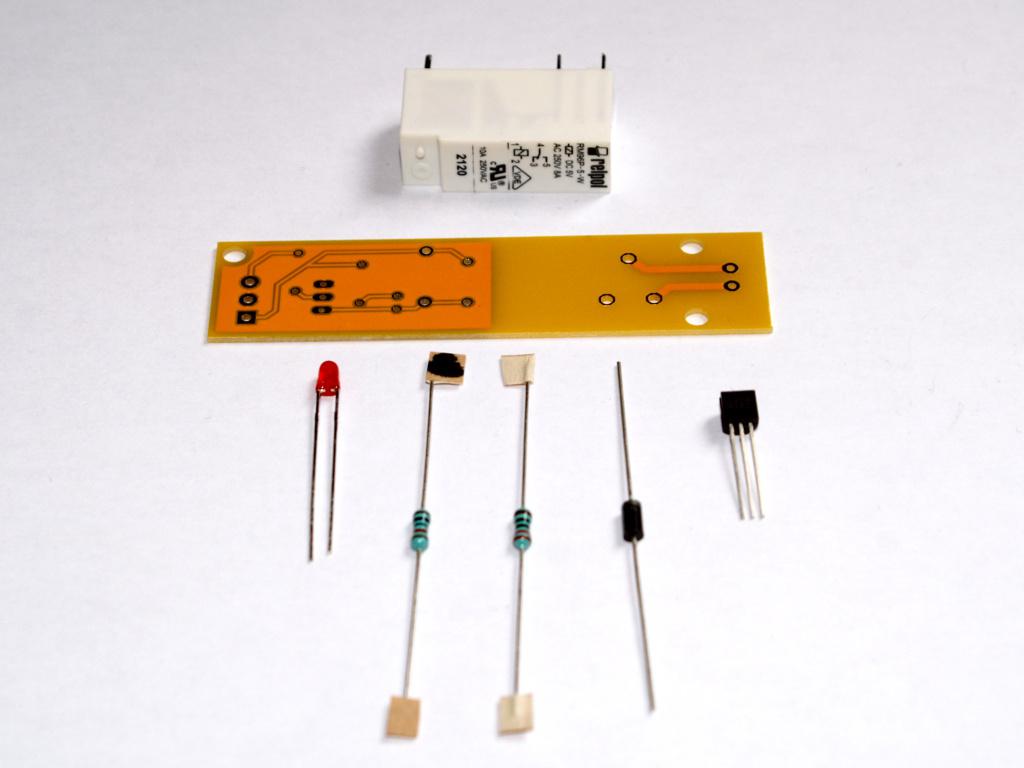

Sygnał sterujący to wyjście cyfrowe z Arduino. W stanie wysokim przekaźnik jest włączony, w stanie niskim jest wyłączony. Moduł jest wyposażony w diodę LED, świecącą w momencie gdy przekaźnik jest załączony. Dzięki temu po montażu modułu w miejscu pracy można łatwo wizulanie spradzić czy przekaźnik jest załączony czy nie. Moduł sprzedawany jest w formie do samodzielnego montażu, w zestawie znajdują się:

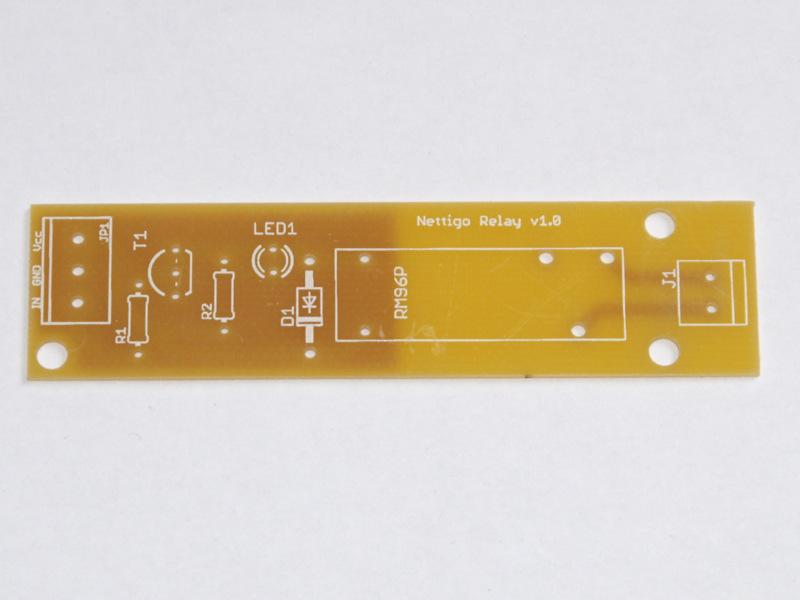

  • Płytka drukowana
  • Przekaźnik RM96p
  • dioda zabezpieczająca (1N4007)
  • dioda LED czerwona, 3mm
  • rezystor 220 ohm i 10k (rezystor 10k jest oznaczony czarną kropką na kartonowej taśmie)
  • tranzystor 2N2222A

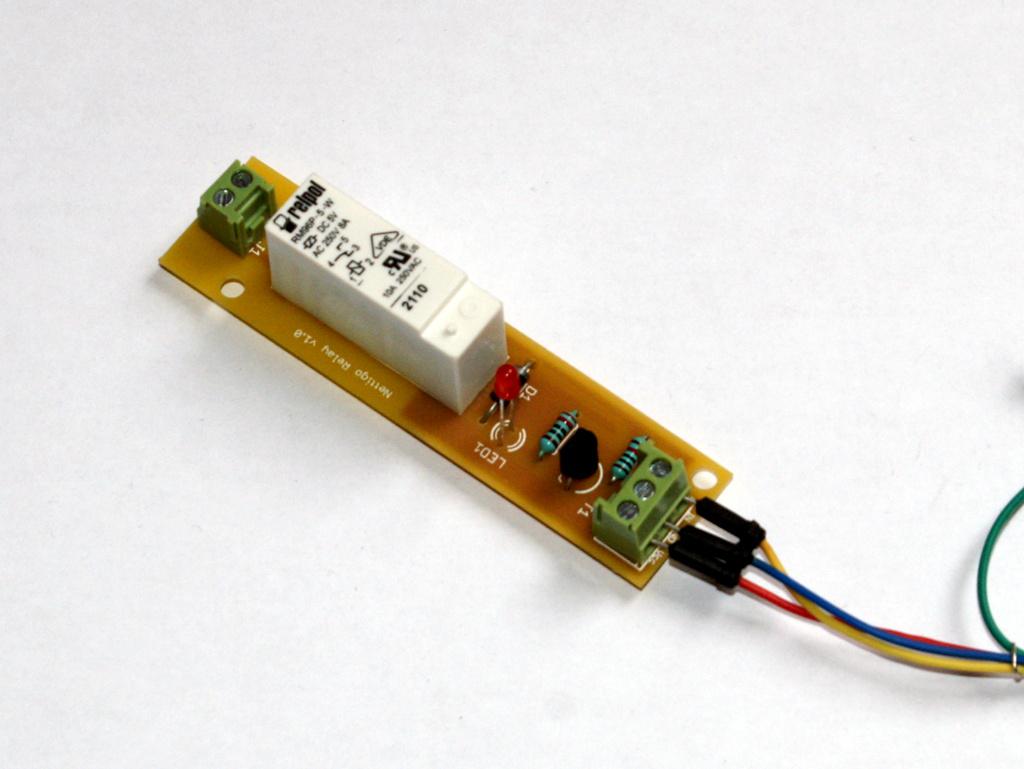

  • dwa złącza terminalowe (2 pin i 3 pin) - na zdjęciu elementów ich nie widać, widać je na zlutowanym układzie

Parametry techniczne

  • pobór prądu (zasilanie cewki) w stanie załączonym - 53 mA
  • pobór prądu - sygnał sterujący
    • 410 µA - logika 5V
    • 255 µA - logika 3.3V

Szczegółowa instrukcja użycia i montażu

Jak zlutować, jak podłączyć do Arduino, Arduino YUN bądź Raspberry Pi? Wszystko znajdziesz w opisie przekaźnika na Akademii Nettigo.

Czym się ten moduł różni Relay Shielda w naszej ofercie?

Oba produkty pełnić mogą podobną funkcję - włączanie i wyłączanie urządzeń zasilanych 220V, jednak są różnice:

  • Przekaźnik na Nettigo Realy nie wymaga oddzielnego zasilania 12V (działa zasilany 5V) co upraszcza wykorzystanie całośc np z Ethernet Shieldem (który nie lubi zasilania ponad 9V)
  • Nettigo Relay ma tylko jeden przekaźnik - jeśli chcesz sterować tylko jednym urządzeniem korzystanie z Relay shielda, który ma na sobie 4 przekaźniki jest przesadą
  • Nettigo Relay ma diodę sygnalizującą pracę przekaźnika - jak już zmontujesz moduł i podłączysz do docelowego urządzenia od razu widzisz że zasilanie jest podawane
  • Relay Shield pracuje nałożony na Arduino - Nettigo Relay może być zamontowany z dala od Arduino (nie jest w formacie shielda), jest sterowany przez proste wejście cyfrowe (nie trzeba I2C, co pozwala sterować przekaźnikiem w najprostszy sposób)

Moduły przekaźników 230V z cewką zasilaną 5V:
Moduły przekaźników 230V z cewką zasilaną 12V:
Moduły przekaźników SSR:

</blockquote>

Pliki

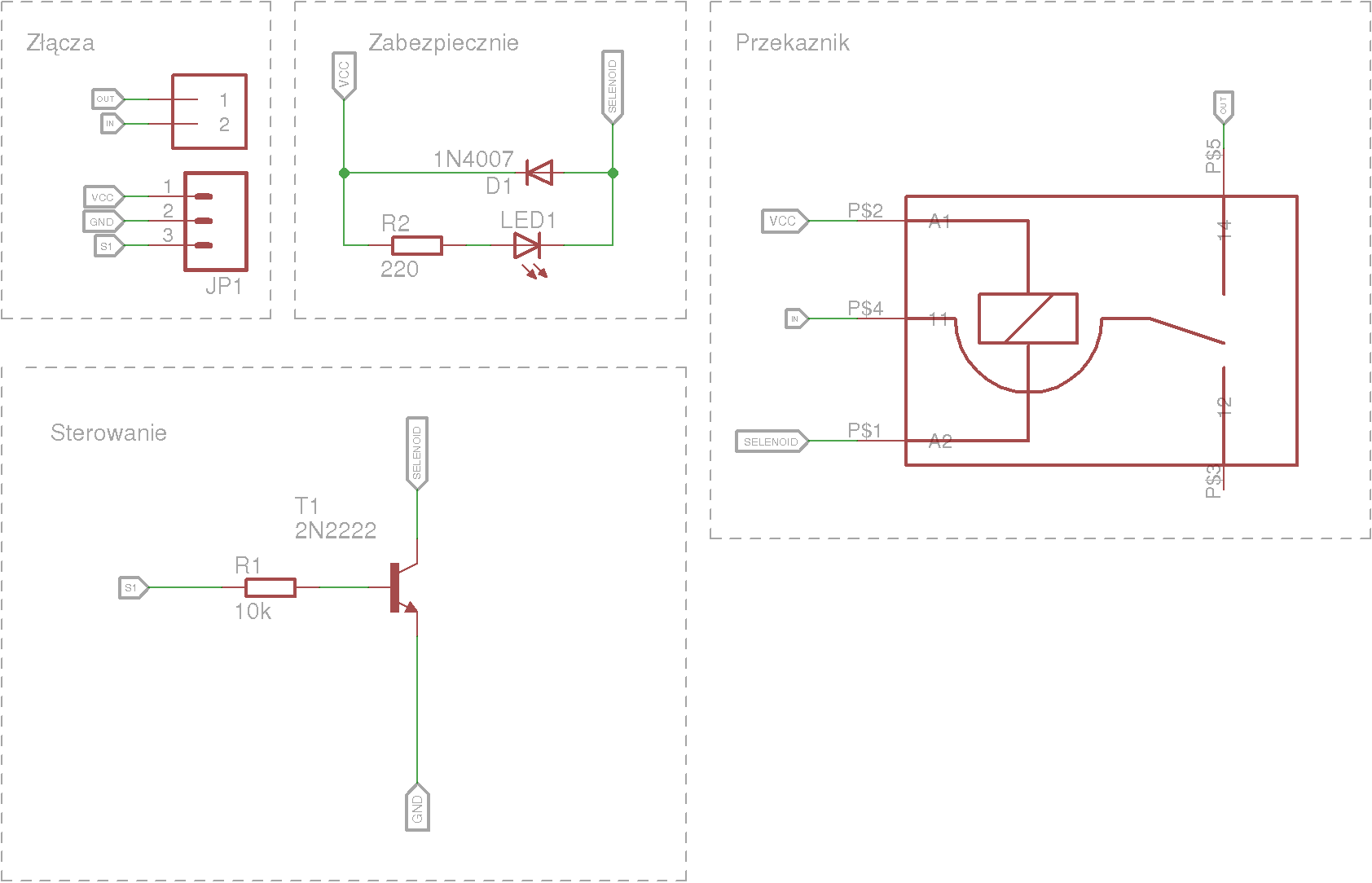

Schemat modułu



Pliki Eagle modułu
