Moduł przekaźnika dla ESP01 (ESP8266)

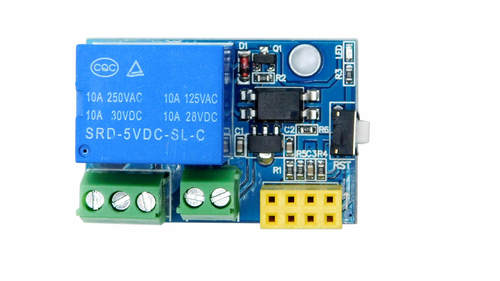

Gdy niedawno do sprzedaży wprowadziliśmy programatory do ESP01, to mieliśmy na myśli używanie go właśnie z takimi modułami. Mały moduł z jednym przekaźnikiem, układem optoizolacji i złączem do ESP01 pozwala w prosty sposób sterować przez sieć dowolnym urządzeniem.

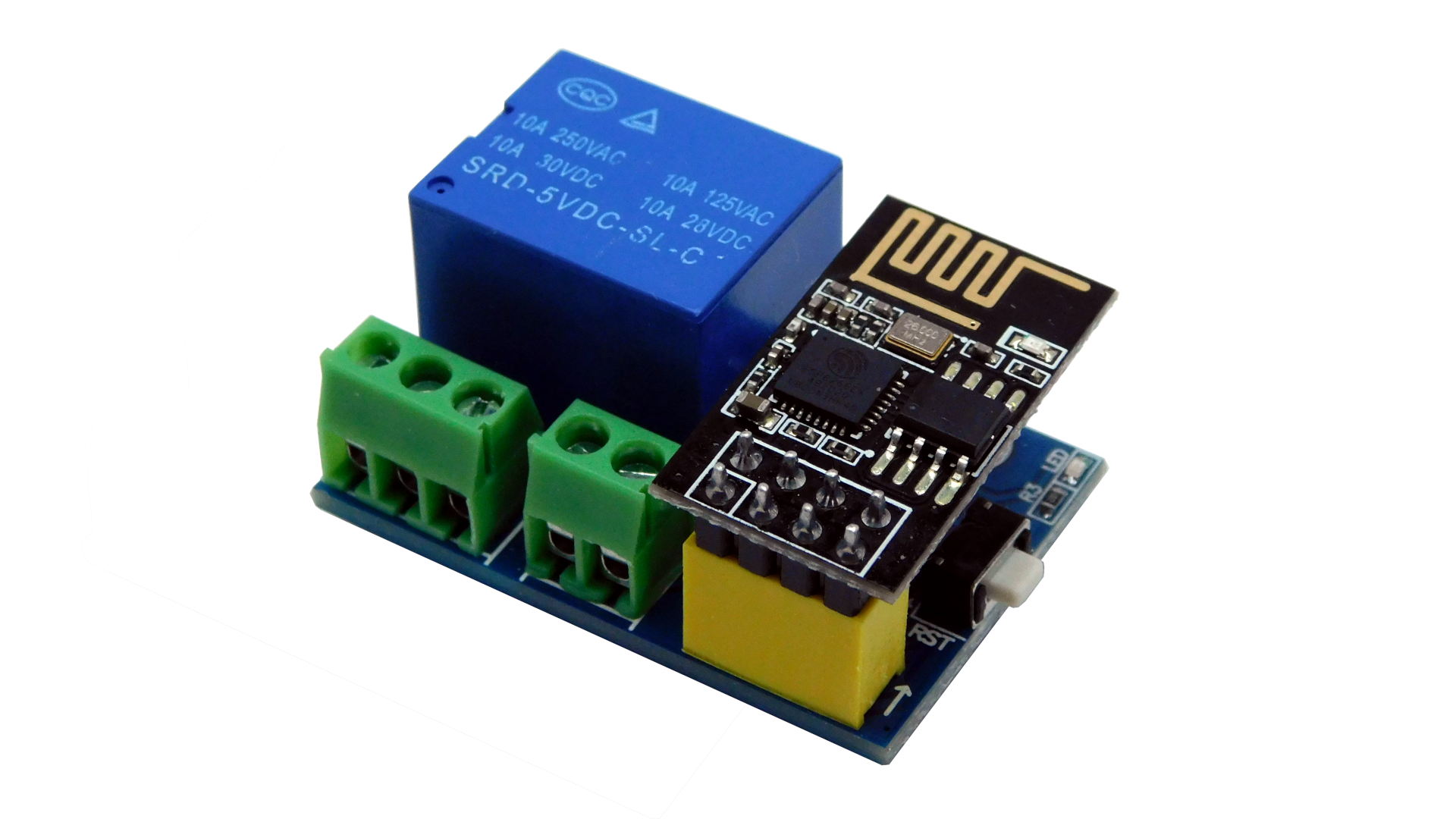

Wystarczy wgrać na ESP własny program lub np ESPEasy by ta niewielka płytka zmieniła się w sterownik w Twoim domu.

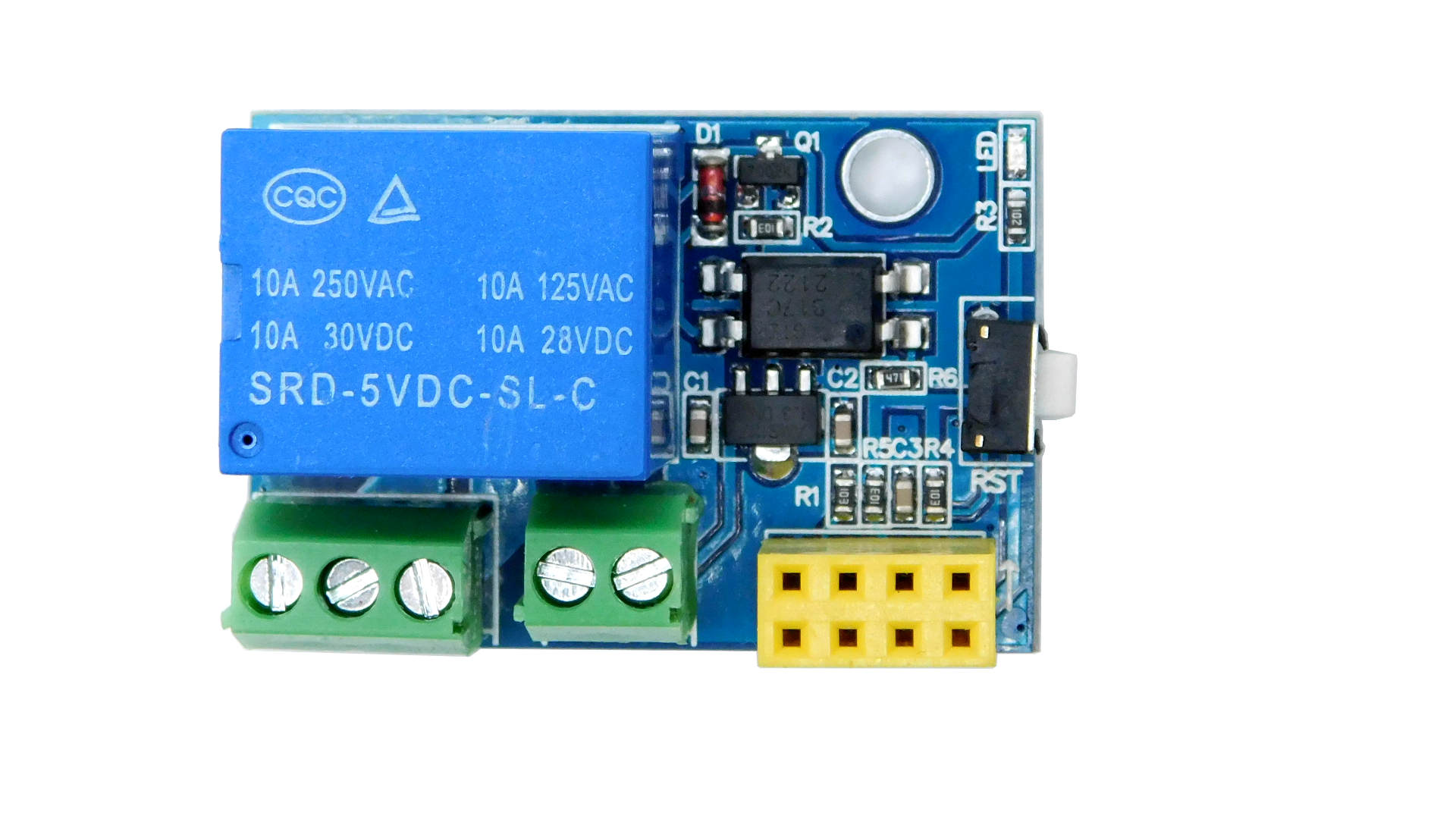

Chińczyk się postarał, by całość miała kompaktowe rozmiary, dodał nawet przycisk reset. Byłoby świetnie gdyby Chińczyk trochę poużywał sam tego modułu :) Jak zwykle jest coś do czego można się przyczepić. Sterowanie przekaźnikiem odbywa się za pomocą GPIO0. Sęk w tym, że podczas resetu lub startu stan pinu zmienia się powodując mignięcie przekaźnika. Niby nieduży problem, ale trzeba mieć na uwadze, że przy każdym starcie/resecie na ułamek sekundy przekaźnik zostanie załączony.

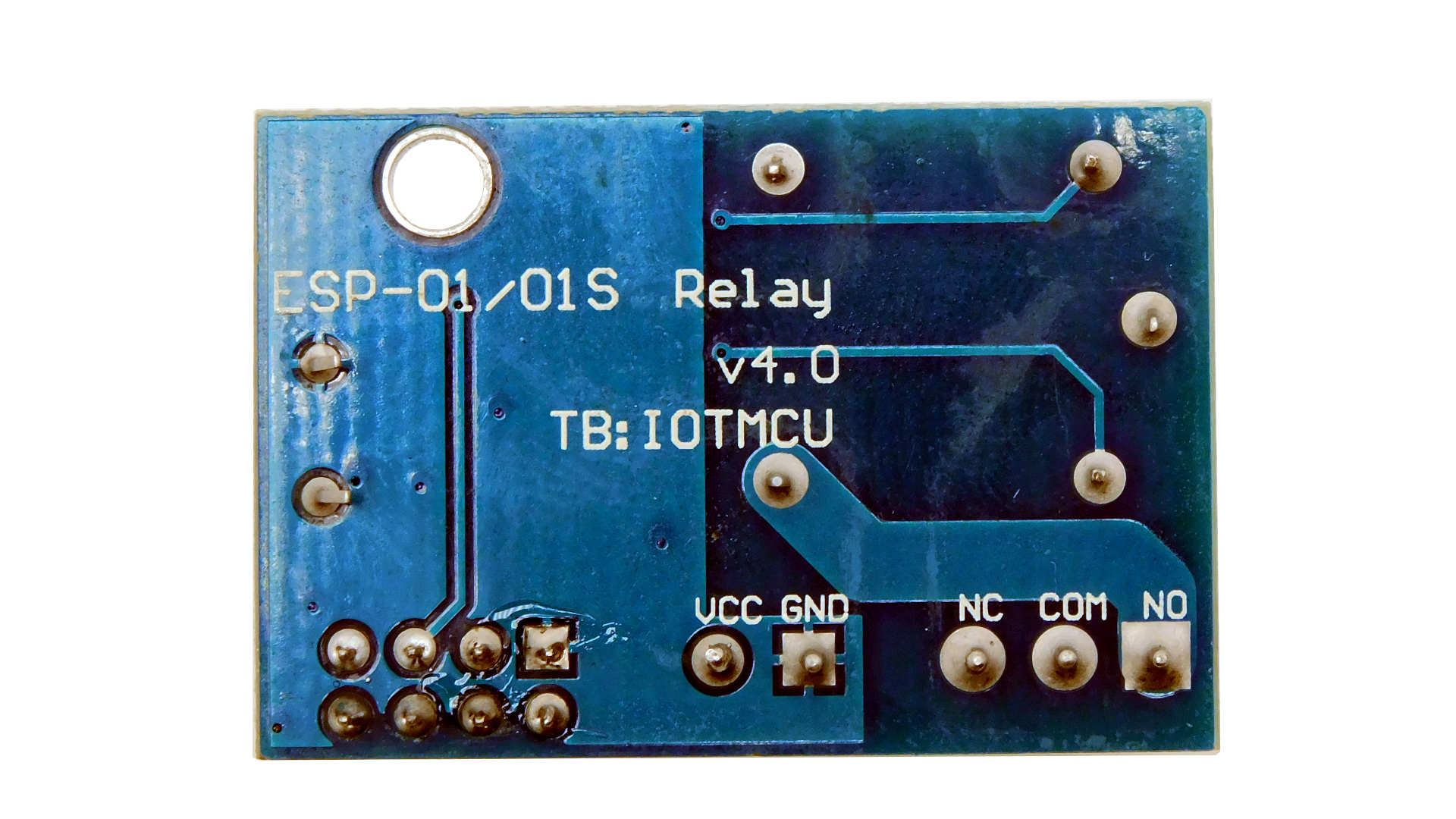

Jeśli z jakiegoś powodu jest to w przypadku Twojego projektu istotne ograniczenie, to jest metoda by temu zaradzić. Metoda składa się z nożyka introligatorskiego, cienkiego drucika (np typu Kynar) oraz lutownicy. Przeciąć ścieżkę na tyle PCB, zeskrobać soldermaskę (ostrożnie, by tylko zrobić to na ścieżce a nie na sąsiednim polu GND) między przecięciem a via na drugą stronę i przylutować przewód do GPIO3. To jest jedyny GPIO w ESP01 który podczas startu nie zmienia stanu.

Specyfikacja:

• Sprzedawany BEZ ESP01 Samo ESP01 trzeba kupić oddzielnie
• rozmiar PCB 25 x 37 mm
• zasilanie 5V
• Pin sterujący - GPIO0
