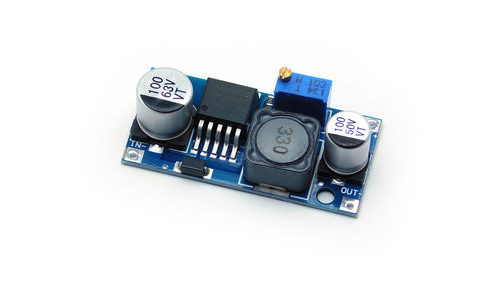

Uniwersalna przetwornica Step-Down

Przetwornica obniżająca napięcie charakteryzująca się możliwością użycia stosunkowo wysokiego napięcia zasilania. Przetwornicę można zasilić napięciem od 4.5 do 50V. Przy zasilaniu napięciem do 8-60V zapewnia 3A w trybie ciągłym. Wedle noty katalogowej nie wymaga przy tym dodania radiatora. Ale robi się wtedy naprawdę ciepło. Przetwornica ma wbudowane zabezpieczenie termiczne i nadprądowe.

Napięcie wyjściowe można ustawić potencjometrem w zakresie 1.2 - 50V (oczywiście nie może ono przekraczać napięcia zasilania, z racji że przetwornica potrafi tylko obniżać napięcie).

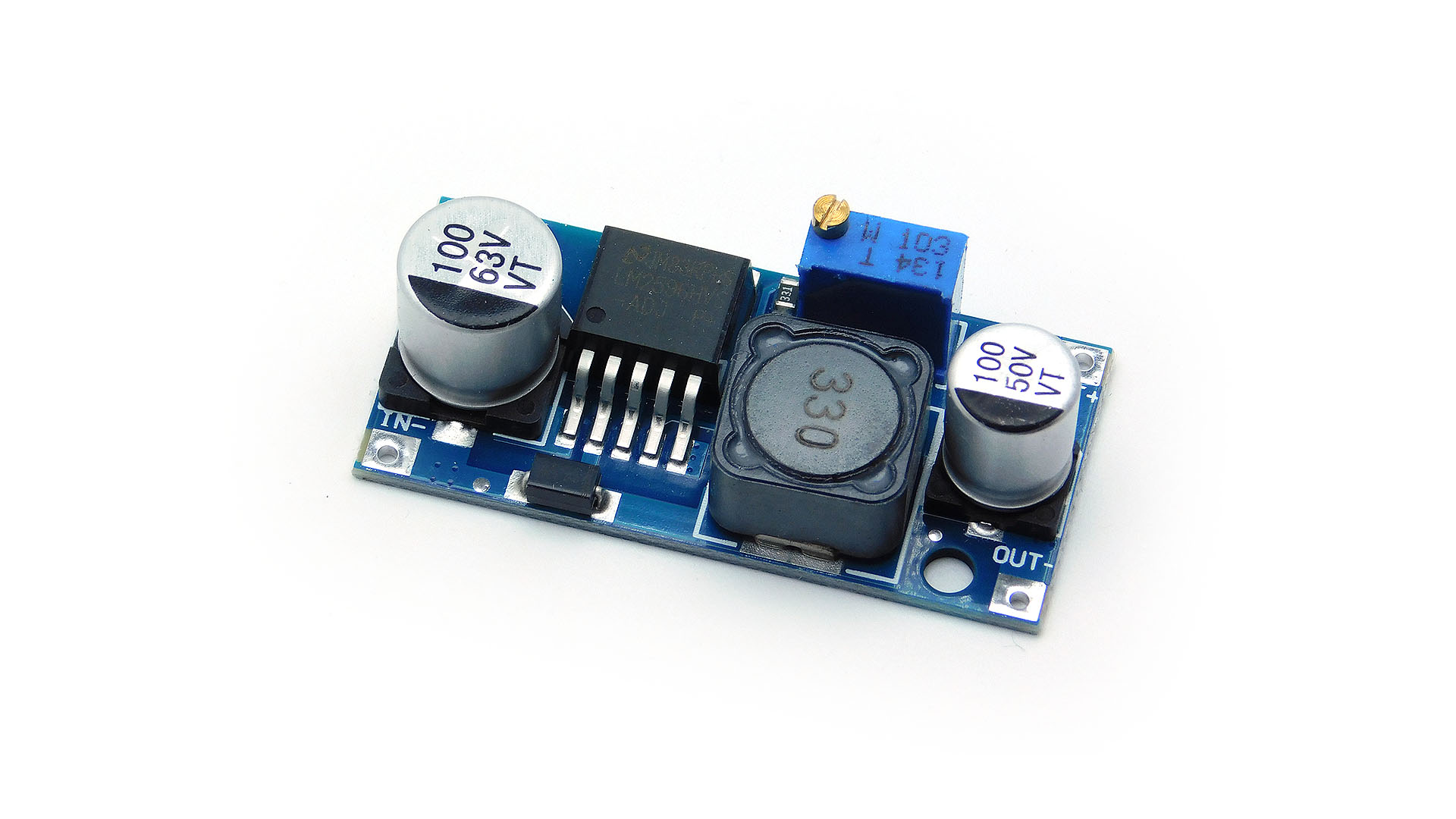

Formalnie układ H&M Semi potrafi działać z napięciem zasilającym nawet 63V a dawać napięcie wyjściowe 57V. Jednak czasem zdarzały się moduły, w których kondensatory były na 50V, dlatego w opisie produktu podajemy tą wartość napięcia.

Specyfikacja:

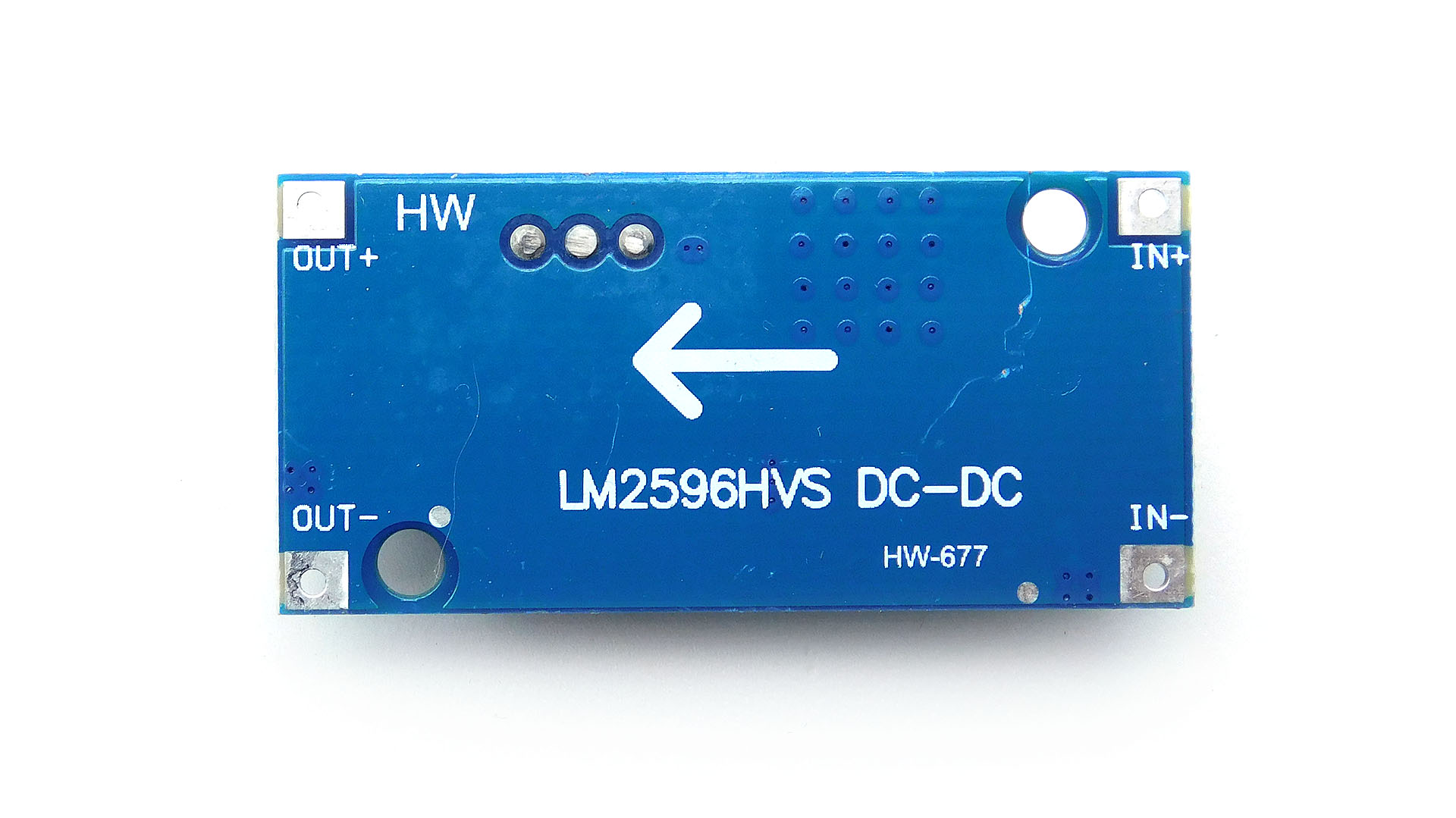

• Układ przetwornicy: H&M Semi LM2596HVS
• Napięcie zasilania: 4.5 - 50 V
• Napięcie wyjściowe: 1.2 - 50 V (regulowane potencjometrem)
• Maksymalna wydajność prądowa: 3A
• Częstotliwość pracy: 150 kHz
• Wysoka sprawność (79% przy 12V->5V 3A)
• Zabezpieczenie termiczne
• Wymiary: 20.2 x 43.8 x 14.2 mm
