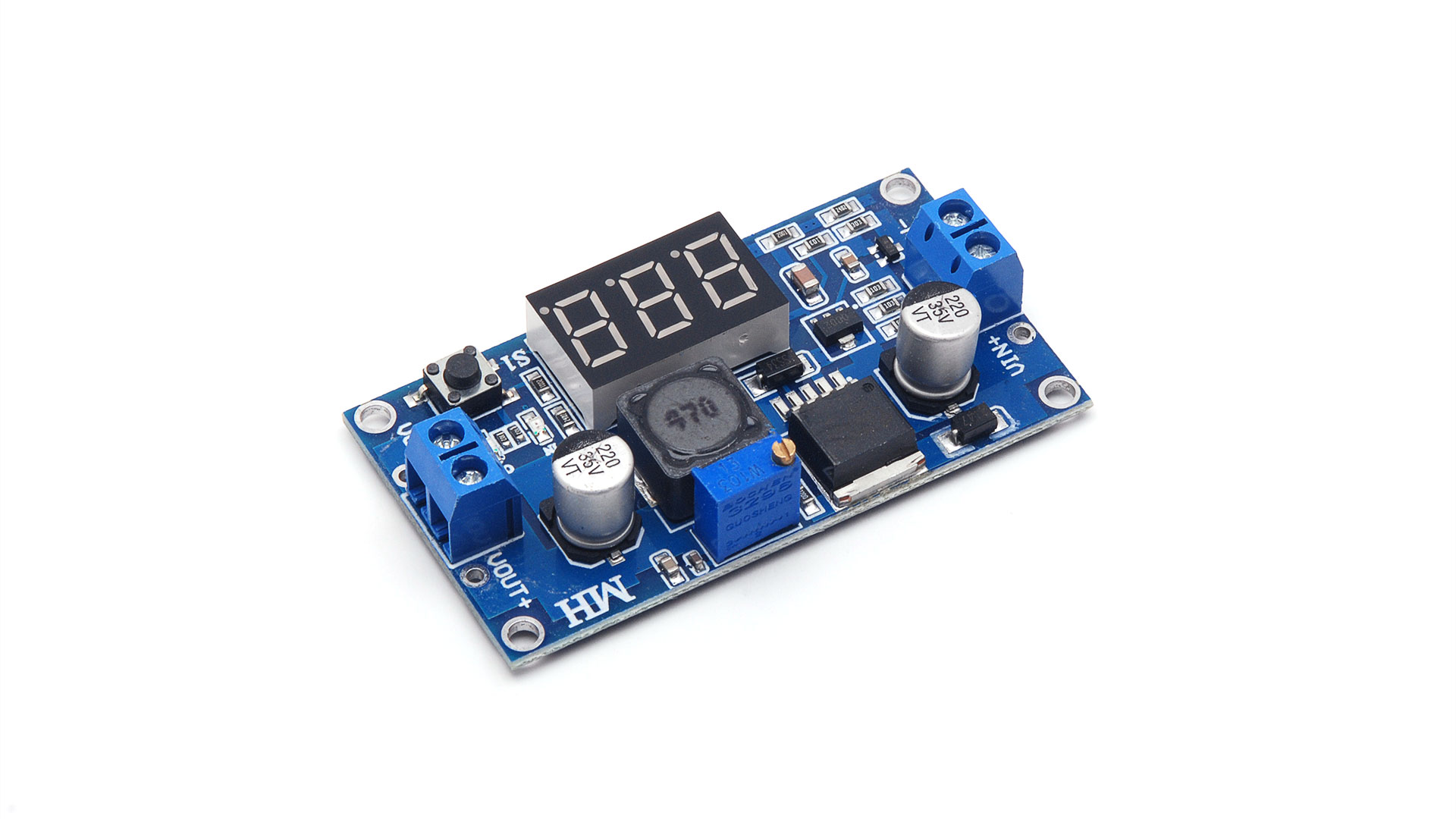

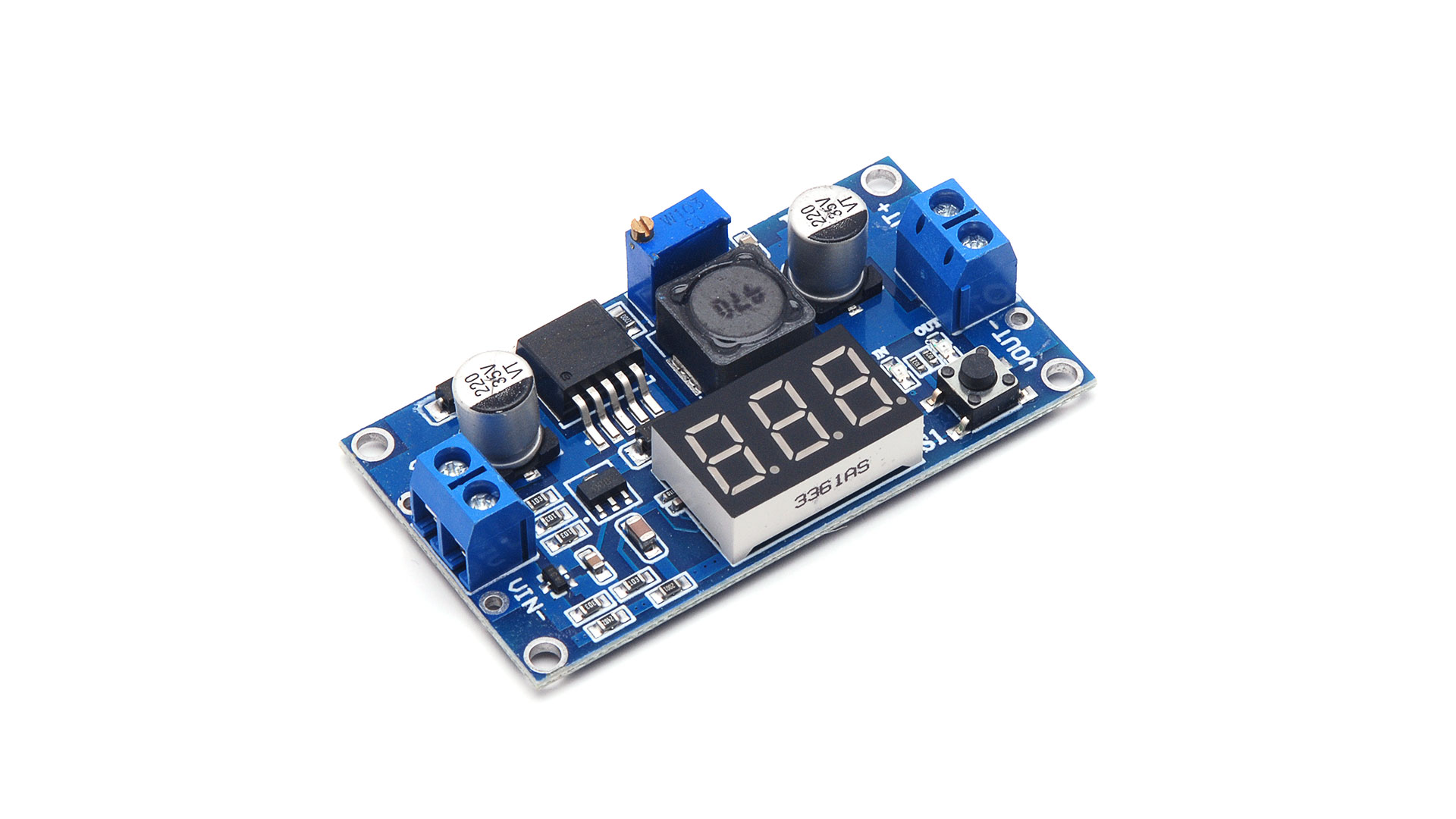

Regulowana przetwornica Step-Down

Przetwornica prądu stałego Step-Down jak sama nazwa wskazuje służy do efektywnego obniżania napięcia. Wbudowanym potencjometrem można ustawić na wyjściu odpowiednie napięcie. Tak długo jak napięcie zasilania będzie powyżej zadanego (z niewielkim zapasem dla samej przetwornicy) na wyjściu uzyskamy stabilne napięcie. Jest to szczególnie przydatne gdy napięcie wejściowe nie zawsze jest takie same, np: na skutek działania prądnicy, panelu fotowoltaicznego, itp.

Ten moduł został oparty o popularny układ LM2596S. Wydajność prądowa modułu bez dodatkowego chłodzenia, uzależniona jest od temperatury otoczenia w której pracuje moduł. Z reguły bezpieczną wartością jest około 2A. Po założeniu radiatora, bez problemu można ją zwiększyć do 3A.

Dużym plusem tej konstrukcji jest wbudowany woltomierz informujący o aktualnie ustawionym napięciu wyjściowym.

Specyfikacja:

• Układ: LM2596S
• Wydajność prądowa 2A (3A z radiatorem)
• Napięcie wejściowe: 3.2V - 40V
• Napięcie wyjściowe: 1.5V - 35V
• Częstotliwość przełączania układu: 150 kHz
• Rozmiar: 61 x 34 x 12 mm
• Wbudowany woltomierz
